電流探頭在共差模電流分離中的應用解析?

在電子設備與電力系統運行過程中，電流信號往往包含共模電流與差模電流兩種成分。共模電流是流經設備對地回路的非有用電流，易引發電磁干擾（EMI）、設備異常發熱等問題；差模電流則是參與能量傳輸或信號傳遞的有用電流，是系統正常運行的核心。準確分離共模電流與差模電流，對設備電磁兼容性（EMC）設計、故障診斷及性能優化至關重要，而電流探頭憑借其非侵入式測量特性與精準信號捕捉能力，成為實現這一分離的關鍵工具。

一、共差模電流分離的核心原理

共模電流與差模電流的本質差異，是電流探頭實現分離的基礎。從電路拓?fù)鋪砜矗钅ｋ娏髟趦筛鶎?dǎo)線中呈反向流動，電流大小相等、方向相反，其產生的磁場在空間中可相互抵消；而共模電流在兩根導線中呈同向流動，電流大小相近、方向相同，磁場會相互疊加?；谶@一特性，電流探頭通過特殊的線圈設計與測量方式，可分別捕捉兩種電流成分：

差模電流測量：將電流探頭套在兩根導線外側（如電源線的火線與零線），由于差模電流的磁場相互抵消，探頭僅能感應到共模電流；若將探頭單獨套在一根導線上，此時測量的電流為 “差模電流 + 共模電流” 的疊加值。通過兩次測量數據的計算（疊加值減去共模電流），即可分離出純差模電流。

共模電流測量：除上述 “雙導線套環” 直接測量方式外，部分專用共模電流探頭采用對稱線圈結構，能主動屏蔽差模磁場干擾，直接輸出共模電流信號，無需額外計算，簡化了分離流程。

二、電流探頭分離共差模電流的實操步驟

以常見的 “雙探頭法” 為例，結合電子設備電源線的電流分離場景，具體操作流程如下：

步驟 1：設備選型與準備

根據待測電流的量程（如 0-10A）、頻率范圍（如 DC-100MHz）及精度要求，選擇適配的電流探頭。例如，測量高頻共模電流時，需選用帶寬≥50MHz、共模抑制比（CMRR）≥60dB 的探頭；同時準備示波器（用于信號采集）、校準源（確保探頭精度）及絕緣手套（保障高壓場景安全）。

步驟 2：差模電流初步測量

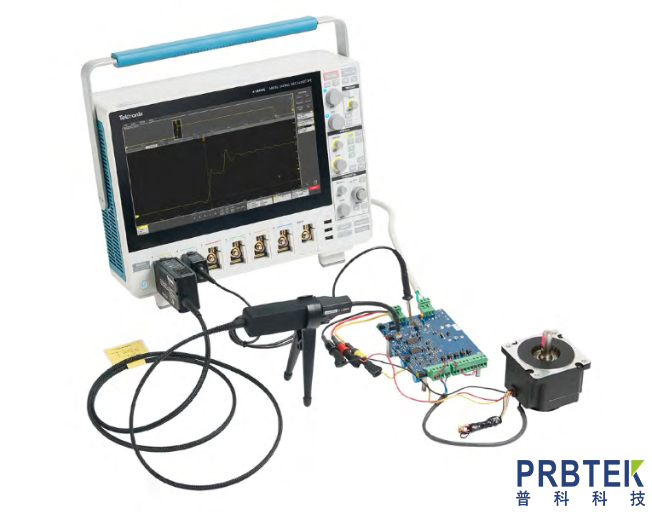

將單只電流探頭套在電源線的 “火線” 上，確保探頭與導線緊密貼合（避免磁場泄漏），連接示波器后開啟設備。此時示波器顯示的電流波形為 “差模電流（Id）+ 共模電流（Ic）” 的疊加值（I1=Id+Ic）；重復操作，將探頭套在 “零線” 上，測得電流值 I2=-Id+Ic（負號源于零線電流方向與火線相反）。

步驟 3：共模電流直接測量

將兩只相同的電流探頭分別套在火線與零線上，通過示波器的 “差分運算功能” 對兩路信號進行處理。由于差模電流在兩根導線中反向，疊加后相互抵消（Id - Id=0），最終輸出信號僅為共模電流（Ic=(I1+I2)/2），實現共模電流的精準分離。

步驟 4：數據驗證與分析

使用校準源模擬已知大小的共差模電流，輸入探頭系統后對比測量值與理論值，誤差需控制在 ±3% 以內（符合工業標準）。若分離出的共模電流超過設備 EMC 限值（如 GB/T 17626.6 要求的≤500mA），則需針對性優化電路（如增加共模電感、接地電容）。

三、電流探頭分離共差模電流的核心優勢

相較于傳統的 “分流電阻法”“霍爾傳感器法”，電流探頭在分離應用中展現出顯著優勢：

非侵入式測量，無電路干擾：無需斷開導線或串聯元件，避免了分流電阻引入的壓降損耗（通?！?.1V），也不會改變原電路的阻抗特性，尤其適用于精密電子設備（如醫療儀器、航空航天設備）的電流分離。

寬頻帶與高靈敏度，適配復雜場景：高端電流探頭的帶寬可覆蓋 DC 至 1GHz，能捕捉高頻共模電流（如開關電源產生的 10MHz 以上干擾電流），且最小可測電流低至 1mA，滿足微弱差模信號（如傳感器輸出電流）的分離需求。

操作便捷，支持動態分離：通過示波器的實時波形顯示，可動態觀察共差模電流隨設備工況（如負載變化、電壓波動）的變化趨勢，例如監測電機啟動時共模電流的峰值，為 EMI 濾波設計提供動態數據支撐。

四、應用場景與注意事項

典型應用場景

電源系統 EMC 測試：在開關電源、UPS 的研發中，分離輸入電源線的共差模電流，判斷 EMI 干擾源類型（共模干擾需增加 Y 電容，差模干擾需增加 X 電容）；

電機驅動故障診斷：在新能源汽車電機控制器中，分離相線電流的共差模成分，若共模電流異常增大（如超過 1A），可定位絕緣故障或 IGBT 模塊損壞問題；

通信設備信號分析：在 5G 基站的射頻電路中，分離信號線的差模信號（有用信號）與共模信號（干擾信號），優化信號傳輸效率。

關鍵注意事項

探頭校準與安裝：每半年需用標準電流源校準探頭，避免因線圈老化導致精度下降；安裝時需確保探頭 “中心對齊導線”，偏差≤5mm（否則磁場泄漏會導致測量誤差增加 10% 以上）。

共模抑制比（CMRR）的影響：低 CMRR（如 < 40dB）的探頭在高頻場景下易受差模信號干擾，需選擇 CMRR 隨頻率變化平緩的產品（如 1MHz 時 CMRR≥50dB）。

安全防護：測量高壓電路（如 380V 工業電源）時，需選用絕緣等級≥CAT III 600V 的探頭，操作人員佩戴絕緣手套，避免觸電風險。

五、技術發展趨勢

隨著電子設備向 “高頻化”“小型化” 發展，電流探頭在共差模分離領域的技術創新方向逐漸清晰：一是開發 “集成化模塊”，將探頭與信號處理芯片結合，直接輸出分離后的共差模電流數據（無需示波器運算）；二是提升高頻性能，如采用納米晶合金線圈，使探頭在 1GHz 頻率下的 CMRR 仍保持≥45dB，滿足毫米波雷達、量子通信設備的測量需求。

總之，電流探頭憑借其靈活的測量方式、精準的分離能力，已成為電子系統共差模電流分析的核心工具，在 EMC 設計、故障診斷等領域發揮著不可替代的作用，為設備穩定運行與性能優化提供了關鍵技術支撐。
