射頻線纜中相位匹配范圍(皮秒級)：原理、價值與應用解析

在射頻（RF）與微波技術領域，信號的相位特性直接決定了系統性能的穩定性與精度。隨著通信、雷達、測試測量等領域?qū)π盘?hào)同步性要求的不斷提升，“相位匹配范圍” 已成為射頻線纜的核心技術指標之一，而以 “皮秒（pico second，1ps=10?12 秒）” 為單位的相位匹配精度，更是衡量高端射頻線纜性能的關鍵標尺。本文將從概念本質、技術原理、核心價值及應用場景四個維度，全面解析射頻線纜中的皮秒級相位匹配范圍。

一、從基礎概念切入：什么是射頻線纜的 “相位匹配范圍（皮秒級）”

要理解這一指標，需先拆解 “相位”“相位匹配” 與 “皮秒級精度” 三個核心要素：

1. 射頻信號的 “相位”：不止于 “波形位置”

在射頻領域，信號以電磁波形式沿線纜傳輸，其相位本質是描述信號在特定時刻的 “位置狀態”—— 例如正弦波信號在周期內的振幅、變化趨勢（上升沿 / 下降沿）等。對于射頻系統而言，相位并非孤立存在：當多路信號需協同工作（如雷達的多通道接收、MIMO 通信的多天線傳輸）時，各通道信號的相位差直接影響 “信號合成精度” 與 “時間同步性”。

2. 相位匹配：解決 “多路信號的相位差一致性”

“相位匹配” 特指多根射頻線纜在相同傳輸條件下（如相同頻率、溫度、環境），傳輸同一信號時產生的相位差控制在預設范圍內。例如，某套射頻系統需同時使用 2 根線纜傳輸信號，若規定 “相位匹配范圍 ±3ps”，則意味著在額定條件下，這 2 根線纜傳輸信號的相位差不會超過 3 皮秒 —— 這種一致性是確保系統 “協同工作” 的基礎。

3. 皮秒級精度：為何是 “10?12 秒”？

皮秒是極短的時間單位，1 皮秒僅為 1 納秒的千分之一、1 微秒（μs）的百萬分之一。將相位匹配精度量化到皮秒級，本質是對 “信號傳輸時延差” 的嚴苛控制：
根據電磁波傳播規律，相位差與傳輸時延差直接相關（公式：相位差 Δφ = 2πf×Δt，其中 f 為信號頻率，Δt 為時延差）。當信號頻率達到 1GHz 時，1ps 的時延差會導致約 3.6° 的相位差；若頻率提升至 10GHz，1ps 時延差對應的相位差將增至 36°—— 這一相位差足以導致雷達目標定位偏移、通信信號誤碼率飆升。因此，皮秒級相位匹配本質是通過控制 “時延差”，間接實現對 “相位差” 的高精度管控。

二、技術原理：皮秒級相位匹配如何實現？

射頻線纜的相位匹配精度（尤其是皮秒級）并非天然具備，而是通過 “材料選擇、結構設計、工藝控制” 三大環節共同保障，核心是降低 “影響時延一致性的變量”：

1. 材料：從 “介電常數穩定性” 入手

線纜的信號傳輸速度由 “絕緣介質的介電常數（εr）” 決定（公式：v = c/√εr，c 為光速），而介電常數的微小變化會直接導致傳輸速度波動，進而產生時延差。
為實現皮秒級匹配，高端射頻線纜需選用低損耗、高穩定性的絕緣材料：例如聚四氟乙烯（PTFE）、全氟烷氧基（PFA）等氟聚合物，其介電常數（εr≈2.1）不僅低（利于提升傳輸速度），且在 - 55℃~125℃的寬溫范圍內變化量小于 0.01—— 這意味著在環境溫度波動時，多根線纜的傳輸速度變化趨于一致，時延差被控制在皮秒級。

2. 結構：對稱設計與阻抗均勻性

線纜結構的不對稱性（如內導體偏心、屏蔽層厚度不均）會導致 “信號傳輸路徑長度差異”，進而產生時延差。以常用的半剛性射頻線纜為例，實現皮秒級相位匹配需滿足：

內導體同心度：內導體與絕緣介質的圓心偏差≤0.01mm，確保信號沿線纜中心軸傳輸，避免路徑偏移；

阻抗均勻性：特性阻抗（如 50Ω、75Ω）的波動范圍≤±1Ω，減少因阻抗突變導致的信號反射（反射會引入額外相位偏移）；

屏蔽層完整性：采用雙層鍍銀銅帶屏蔽，屏蔽效能≥100dB，避免外界電磁干擾（EMI）對相位的擾動 —— 干擾信號可能疊加在傳輸信號上，導致相位漂移。

3. 工藝：精細化生產與篩選

即使材料與結構設計達標，生產過程中的微小誤差仍可能破壞相位一致性。因此，皮秒級相位匹配線纜需經過 “三步嚴苛工藝”：

精準切割：采用激光切割技術，將多根線纜的長度誤差控制在 ±0.1mm 以內（長度差直接導致時延差，1mm 的長度差對應約 5ps 的時延差，需通過切割消除）；

相位分選：生產后對每根線纜進行 “相位測試”—— 在額定頻率范圍內（如 1GHz~40GHz），測量其傳輸時延，將時延差在 ±1ps~±5ps 范圍內的線纜歸為 “匹配組”；

環境老化測試：將匹配組線纜置于高低溫循環（-55℃~125℃）、振動（10Hz~2000Hz）環境中測試 1000 小時，篩選出相位漂移小于 1ps 的 “穩定品”—— 確保實際應用中，環境變化不會破壞相位匹配精度。

三、核心價值：為何皮秒級相位匹配對射頻系統至關重要？

皮秒級相位匹配并非 “技術炫技”，而是直接決定射頻系統能否 “正常工作” 與 “達到設計指標” 的關鍵，其價值集中體現在三個維度：

1. 保障信號同步：避免 “時間差導致的功能失效”

在需要多路信號協同的系統中，相位匹配精度直接等同于 “時間同步精度”。例如：

MIMO 通信系統：5G 基站的大規模 MIMO 技術需同時通過 8 根、16 根甚至 64 根射頻線纜傳輸信號，若兩根線纜的相位匹配誤差為 10ps，在 28GHz 毫米波頻段下，對應的相位差將達到 100.8°，導致信號在空間合成時出現 “增益抵消”，通信速率下降 30% 以上；

相控陣?yán)走_(dá)：雷達的波束掃描依賴 “多通道信號的相位加權”，若某通道線纜的相位偏移 5ps，在 10GHz 工作頻率下，波束指向會偏移約 0.5°—— 對于探測距離 100km 的雷達，這一偏移會導致目標定位誤差超過 800 米，完全失去探測意義。

2. 提升測量精度：消除 “線纜引入的系統誤差”

在射頻測試測量領域（如示波器、信號分析儀的校準），線纜本身的相位誤差會直接疊加到 “被測信號” 上，導致測量結果失真。例如：

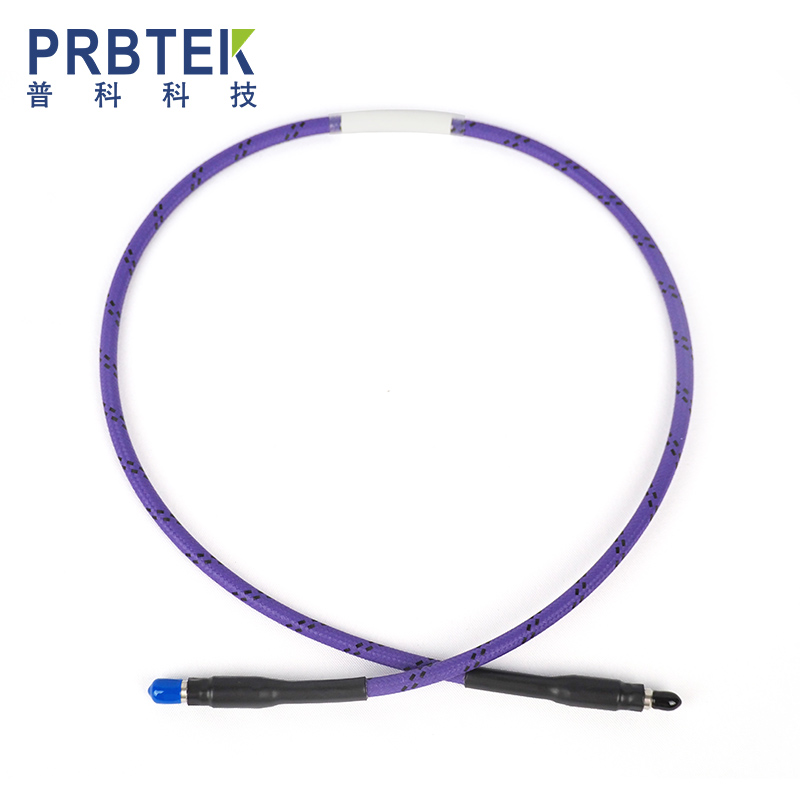

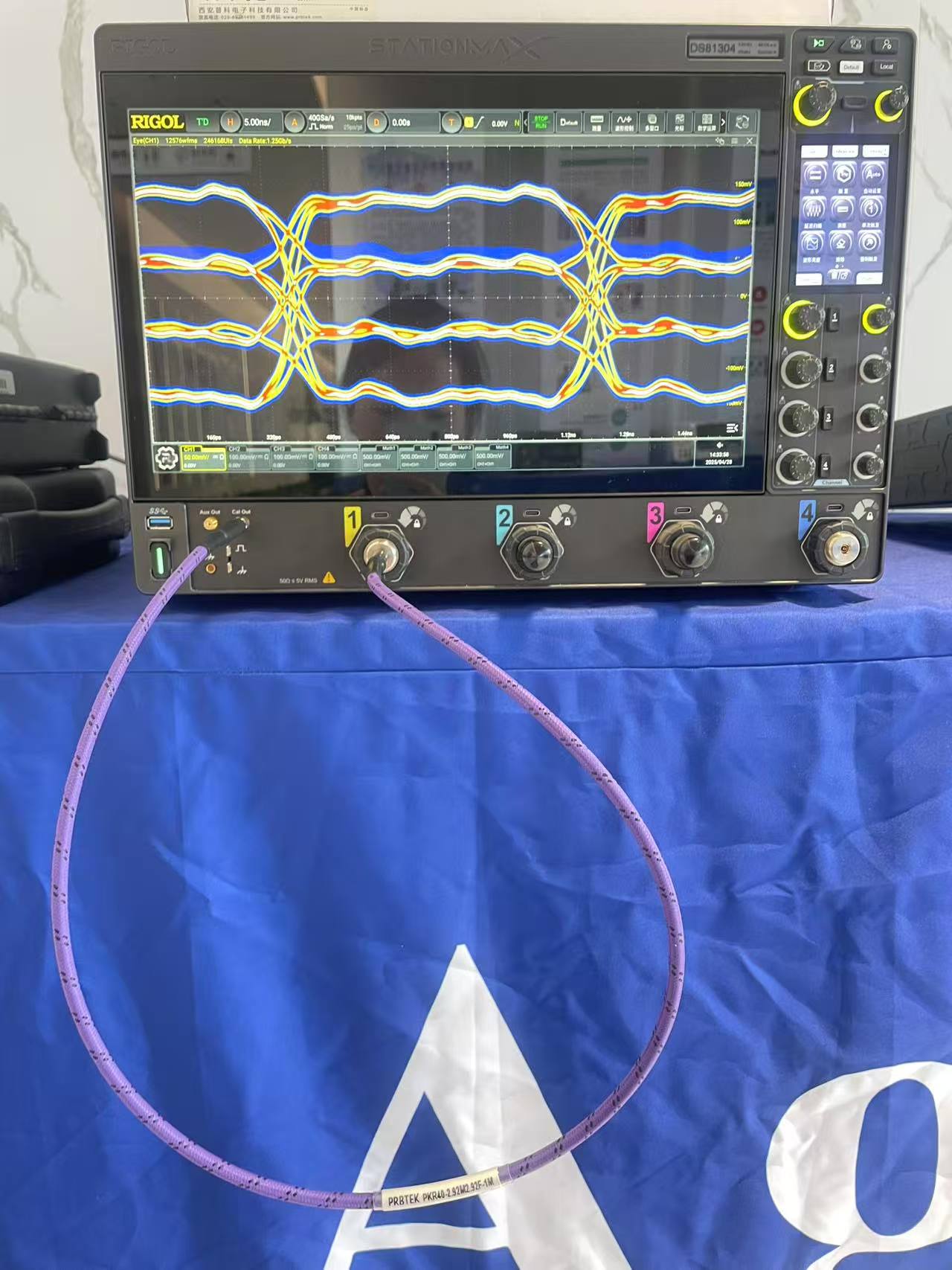

當使用示波器測量 10GHz 的高速數字信號（如 PCIe 6.0）時，若測試線纜的相位匹配誤差為 3ps，會導致示波器捕捉到的 “眼圖” 出現 “邊沿偏移”，誤將 “信號抖動” 判斷為 “器件故障”；

對于射頻功率放大器的線性度測試，線纜相位誤差會導致 “輸入輸出信號的相位差測量偏差”，進而使功率附加效率（PAE）的計算誤差超過 5%，影響產品性能評估。

3. 增強系統可靠性：降低 “環境波動的影響”

工業、航空航天等領域的射頻系統需在 “寬溫、振動、輻射” 等惡劣環境下工作，普通線纜的相位會隨環境變化而漂移，而皮秒級相位匹配線纜通過 “材料穩定性” 與 “結構優化”，可將環境導致的相位漂移控制在 1ps 以內：

在航空航天領域，飛行器的射頻導航系統（如 GPS）使用的線纜，需在 - 55℃（高空低溫）至 85℃（發動機附近高溫）環境下保持相位穩定，若相位漂移超過 2ps，會導致 GPS 定位精度從 1 米降至 10 米以上；

在工業自動化領域，射頻識別（RFID）系統的多通道讀寫器，若線纜因振動導致相位偏移 3ps，會導致 “多標簽同時識別” 時的誤讀率從 0.1% 升至 5%，影響生產效率。

四、應用場景：哪些領域必須依賴皮秒級相位匹配線纜？

皮秒級相位匹配線纜的應用場景，均具備 “高頻率、多通道、高同步需求” 的共性，核心集中在四大領域：

1. 通信領域：5G/6G 基站與衛星通信

5G 毫米波基站：28GHz、39GHz 頻段的基站需使用 “大規模 MIMO 陣列”，每陣列包含 64~256 個通道，每個通道的線纜需滿足 “相位匹配 ±2ps”，以確保波束賦形的精度；

衛星通信地面站：地面站與衛星的信號傳輸需通過 “多通道接收天線”，線纜的相位匹配精度需控制在 ±1ps 以內，避免因相位差導致 “信號解調誤碼”—— 對于 Ka 頻段（20GHz~30GHz）的衛星通信，1ps 的相位誤差會導致誤碼率從 10??升至 10?3，無法滿足高清視頻傳輸需求。

2. 雷達與電子戰：相控陣?yán)走_(dá)與電子對抗

艦載相控陣?yán)走_(dá)：雷達的多通道信號需通過 “甲板下的線纜束” 傳輸，受海水濕度、船體振動影響，線纜需滿足 “-40℃~60℃環境下相位漂移≤1ps”，確保對空中目標的持續精準跟蹤；

電子對抗系統：電子戰設備需 “同時接收、分析多路敵方射頻信號”，線纜的相位匹配精度需達到 ±3ps，以準確計算 “敵方信號的到達角（DOA）”，實現對干擾源的定位。

3. 測試測量：射頻校準與高速信號測試

示波器探頭線纜：泰克、安捷倫等品牌的高端示波器（如泰克 DPO70000 系列），其配套的射頻探頭線纜需滿足 “相位匹配 ±1ps”，用于校準 “高速數字信號的抖動與眼圖”；

射頻信號分析儀校準：國家計量院對信號分析儀的校準，需使用 “相位匹配 ±0.5ps” 的標準線纜，確保 “頻率、相位、功率” 等參數的校準誤差小于 0.1%。

4. 航空航天與國防：導航、遙感與武器系統

飛行器導航系統：無人機、戰斗機的慣性導航與射頻導航（如北斗）的信號融合，需使用 “抗輻射、寬溫” 的皮秒級相位匹配線纜，相位漂移≤1ps，確保導航精度；

精確制導武器：導彈的末制導雷達需通過 “多通道線纜” 傳輸信號，相位匹配精度需達到 ±2ps，確保對目標的鎖定誤差小于 1 米。

五、總結：皮秒級相位匹配 —— 射頻系統的 “隱形基石”

在射頻技術向 “更高頻率、更多通道、更高精度” 發展的今天，皮秒級相位匹配線纜已從 “可選配件” 變?yōu)?“核心組件”。它看似只是 “控制相位差” 的簡單指標，實則是 “材料科學、結構工程、工藝控制” 的綜合體現，更是保障通信、雷達、測試測量等系統 “性能達標、穩定可靠” 的隱形基石。

對于工程師而言，選擇皮秒級相位匹配線纜時，需結合 “工作頻率、環境條件、通道數量” 三大要素：例如，5G 毫米波基站需選擇 “±2ps 匹配、-40℃~85℃寬溫” 的線纜，而實驗室校準則需 “±0.5ps 匹配、低損耗” 的線纜。只有精準匹配需求，才能充分發揮皮秒級相位匹配的價值，讓射頻系統真正實現 “高精度、高穩定、高可靠” 的工作目標。
