電流互感器常見使用問題及解決方案

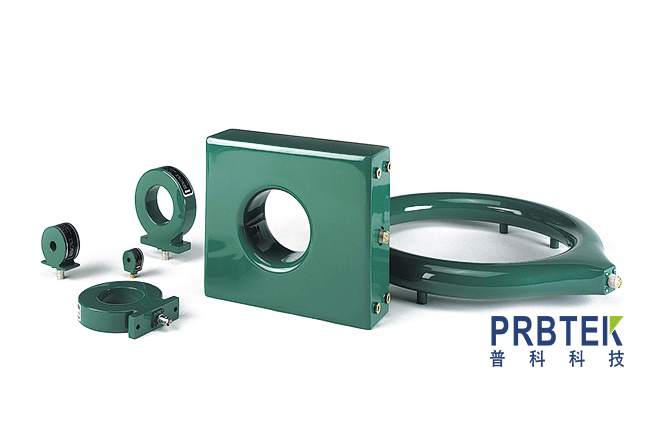

電流互感器作為電力與電子測量中的關鍵設備，廣泛應用于工業、軍工、醫療及科研等領域的高精度電流測量。然而，在實際使用過程中，由于操作不當、環境因素或設備本身限制，可能會出現多種問題。本文基于PK系列電流互感器的技術特性與使用說明，總結常見問題并提供相應的解決辦法，旨在幫助用戶更好地使用和維護設備。

一、測量誤差過大

1.問題描述：

用戶反饋測量結果與預期值偏差較大，尤其是高頻或脈沖電流測量時出現波形失真、幅值不準等情況。

2.原因分析：

輸出阻抗通常為50Ω，若連接設備輸入阻抗不匹配，會導致信號反射和衰減。不同型號的電流互感器有其特定頻響范圍，超出范圍會導致波形失真。其次，長時間脈沖測量中，頂降會導致信號幅值隨時間下降。

3.解決方案：

確保接收設備（如示波器、采集卡）輸入阻抗設置為50Ω。根據測量信號頻率選擇合適的互感器型號（如PK-110上升時間50ns，適用于高頻測量）。對于長脈沖測量，選擇頂降率低的型號（如PK-4100頂降僅0.1%/μs）。

二、設備飽和現象

1.問題描述：

在測量大電流或長時間脈沖時，輸出信號出現削頂或失真，嚴重時無法正常測量。

2.原因分析：

超過最大電流時間積（A·s），如PK-2100的最大電流時間積為0.002A·s，超出則飽和。峰值電流超標，如PK-101最大峰值電流為25000A，超過此值會導致磁芯飽和。

3.解決方案：

在選擇互感器時，務必確認被測電流的峰值和持續時間是否在規格范圍內。若測量大電流長時間信號，應選擇電流時間積更大的型號（如PK-4418可達0.5A·s）。

三、安裝與連接問題

1.問題描述：

信號干擾大、接口松動、測量不穩定。

2.原因分析：

接口類型不匹配（如BNC與SMA混用）。接線不規范，引入電磁干擾。被測電路未斷電即安裝或拆卸探頭。

3.解決方案：

使用原裝或兼容接口線纜，必要時定制接口（如WD-2Z、SMA等）。采用屏蔽線纜，避免與強電線路并行走線。嚴格遵循操作流程，先斷電→接探頭→通電測量→斷電→拆探頭。

四、環境與安全問題

1.問題描述：

設備工作不穩定甚至損壞，存在觸電風險。

2.原因分析：

在潮濕、高溫或有爆炸風險的環境中使用。輸入電壓超過額定范圍。未接地或接地不良。

3.解決方案：

僅在干燥、通風、無爆炸性氣體的環境中使用。嚴格遵守最高輸入電壓限制，避免過壓使用。確保設備良好接地，使用帶接地保護的插座。

五、信號響應延遲或失真

1.問題描述：

高頻信號測量中出現波形畸變，上升沿捕捉不準確。

2.原因分析：

互感器上升時間不足以響應快速變化的電流。傳輸線過長或質量差，引入延遲和衰減。

3.解決方案：

選擇上升時間更短的型號（如PK-4997上升時間為70ns，PK-101為50ns）。使用高質量同軸電纜，盡量縮短傳輸距離。

六、結語

電流互感器是一款高精度、高可靠性的測量設備，其性能與使用壽命很大程度上取決于是否正確使用與維護。用戶應在選型、安裝、操作和保養各環節嚴格遵循說明書要求，及時發現并解決常見問題，才能確保測量數據的準確性與設備的安全運行。
