新手學用示波器探頭 - 示波器探頭的使用入門教程

對于電子電路的調試與分析而言，示波器是不可或缺的重要工具，而示波器探頭作為連接示波器與被測電路的 “橋梁”，其使用是否正確直接影響測量結果的準確性。對于新手來說，掌握示波器探頭的使用方法是學好示波器應用的第一步。下面，我們就來詳細了解示波器探頭的使用入門知識。

一、認識示波器探頭

示波器探頭看似結構簡單，實則有著重要的作用。它能夠?qū)⒈粶y(cè)電路中的信號高效、準確地傳輸?shù)绞静ㄆ鲀?nèi)部，同時還能盡量減小對被測電路的影響。

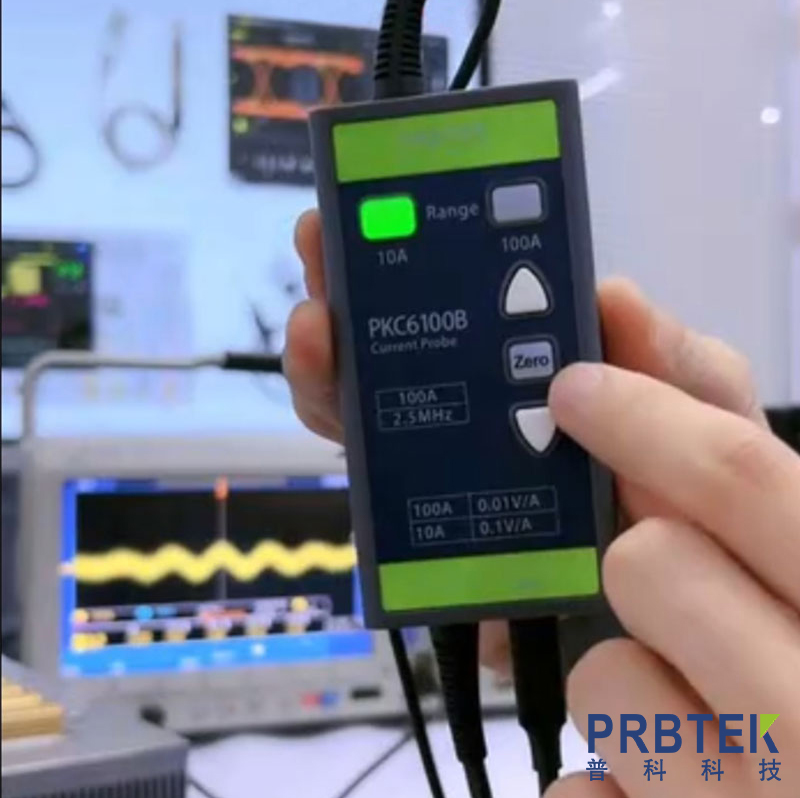

常見的示波器探頭類型有很多，其中無源探頭應用最為廣泛。它結構簡單、成本較低，適合大多數通用的信號測量，比如測量普通的電壓信號、脈沖信號等。有源探頭則內部含有放大器等有源器件，具有更高的帶寬和輸入阻抗，適合測量高頻信號或者對測量精度要求較高的場景，但價格相對較高。此外，還有電流探頭，專門用于測量電流信號，它通過感應被測導線周?chē)拇艌?chǎng)來獲取電流信息，無需斷開被測電路。

在選擇示波器探頭時，有幾個關鍵參數需要關注。帶寬是非常重要的一點，探頭的帶寬應不低于示波器的帶寬，否則會限制整個測量系統的帶寬，導致高頻信號無法準確測量。輸入阻抗包括電阻和電容兩部分，高輸入阻抗的探頭對被測電路的負載影響更小，能減少信號的衰減和失真。衰減比也是常見參數，比如 10:1 的衰減比表示探頭會將信號衰減 10 倍后再傳輸給示波器，使用時需要在示波器上進行相應的設置，以得到正確的測量結果。

二、示波器探頭的使用步驟

（一）探頭與示波器的連接

首先，要將探頭的 BNC 接頭正確插入示波器的通道輸入接口，插入時要確保連接牢固，避免接觸不良影響信號傳輸。然后，根據探頭的類型和測量需求，連接探頭的接地夾和探針。接地夾要連接到被測電路的參考地，比如電路的接地端，以保證測量的基準正確；探針則用于接觸被測信號點。

（二）示波器的基本設置

連接好探頭后，需要在示波器上進行一些基本設置。首先是選擇對應的通道，確保示波器監測的是連接探頭的通道。然后，根據探頭的衰減比設置示波器的衰減系數，比如探頭是 10:1，示波器上就要設置為 10 倍衰減，這樣示波器顯示的信號幅度才是實際的信號幅度。

（三）探頭的校準

為了保證測量的準確性，使用探頭前需要進行校準。示波器通常都帶有校準信號輸出端，一般是一個標準的方波信號。將探頭的探針連接到校準信號輸出端，接地夾連接到示波器的接地端，然后在示波器上觀察校準信號的波形。如果波形失真，比如出現過沖、 undershoot（下沖）等情況，需要調整探頭頂部的校準旋鈕，直到波形顯示正常，呈現標準的方波形狀。

（四）進行信號測量

完成校準后，就可以使用探頭進行信號測量了。測量時，要將探針平穩地接觸被測信號點，避免探針滑動導致測量不穩定。同時，要注意探頭的接地要盡可能短，因?yàn)殚L(zhǎng)接地會引入干擾信號，影響測量結果的準確性。如果測量的是高頻信號，還可以使用探頭的接地彈簧，以縮短接地長度，減少干擾。

三、使用示波器探頭的注意事項

1. 避免超出探頭的額定電壓范圍，否則可能會損壞探頭和示波器，甚至對操作人員造成安全隱患。

2. 在測量帶電電路時，要注意安全，避免觸電。如果被測電路電壓較高，需要使用絕緣性能良好的探頭，并采取必要的安全防護措施。

3. 不要用力拉扯探頭的線纜，以免損壞線纜內部的導線，影響信號傳輸。

4. 探頭使用完畢后，要妥善保管，避免碰撞、擠壓和受潮，以延長其使用壽命。

四、新手使用技巧

1. 剛開始使用時，可以從簡單的信號測量入手，比如測量電池的電壓、函數信號發生器輸出的正弦波信號等，熟悉探頭的操作和示波器的顯示方式。

2. 多觀察不同信號的波形，對比實際信號和示波器顯示的信號之間的關系，加深對探頭作用的理解。

3. 遇到測量問題時，先檢查探頭的連接是否正確、衰減比設置是否合適、接地是否良好等基本情況，很多問題都能通過這些檢查得到解決。

總之，示波器探頭是示波器測量系統中非常重要的組成部分，新手只要掌握了其基本類型、使用步驟、注意事項和技巧，就能正確、有效地使用探頭進行信號測量，為電子電路的調試和分析打下堅實的基礎。
