差分線中的時序偏移與相位偏移：成因、影響與應對策略

在高速數字電路設計中，差分信號傳輸憑借抗干擾能力強、時序精度高的優勢，成為實現高速數據交互的核心技術。然而，差分線對中的時序偏移與相位偏移會直接影響信號完整性，甚至導致系統功能失效。本文將深入解析這兩種偏移的本質、成因及危害，并探討有效的抑制與補償策略。

差分線與信號傳輸?shù)幕驹?/span>

差分線由兩條緊密耦合的傳輸線組成，信號通過兩條線之間的電壓差進行傳輸。與單端信號相比，差分信號具有兩大核心優勢：一是抗共模干擾能力，環境中的電磁噪聲對兩條線的影響相近，通過差分接收器的減法運算可有效抵消；二是時序穩定性，差分對的對稱性確保了信號傳輸延遲的一致性，為高速時鐘和數據信號提供了可靠的傳輸路徑。

在理想情況下，差分線對的兩條線長度完全一致、阻抗匹配完美、傳輸環境對稱，此時兩條線上的信號應完全反相，且在時間上同步到達接收端，不存在任何偏移。但實際工程中，這種理想狀態難以實現，時序偏移與相位偏移的出現成為必然。

時序偏移：時間差對信號完整性的破壞

時序偏移指差分對中兩條信號線的信號到達接收端的時間存在差異，這種差異通常以皮秒或納秒為單位。在高速數據傳輸中，即使微小的時序偏移也可能導致嚴重后果。

時序偏移的主要成因

物理長度不匹配：PCB 布線過程中，由于布局限制、過孔設計或繞線誤差，兩條差分線的實際長度可能存在偏差。對于高速信號（如 10Gbps 以上），每毫米的長度差異就可能引入約 5ps 的延遲差。

介質不均勻：若兩條線穿過不同的 PCB 介質層（如 FR-4 與高速材料混合使用），或介質厚度、介電常數存在差異，會導致信號傳播速度不同，進而產生時序偏移。

負載不平衡：接收端或驅動端的阻抗匹配元件參數不一致，會使兩條線的信號傳輸延遲產生差異。

時序偏移的危害

時序偏移會直接導致差分信號的 “眼圖” 閉合，降低信號的噪聲容限。當偏移量超過信號周期的 10% 時，接收端可能無法正確識別信號邏輯，出現誤碼率飆升的現象。在高速串行總線（如 PCIe、USB3.0）中，時序偏移還會破壞差分信號的相位關系，導致同步失效。

相位偏移：頻率域中的信號失配

相位偏移是從頻率域描述差分信號的失配，指兩條線的信號在特定頻率下的相位差偏離理想的 180°（或其他固定相位關系）。與時序偏移不同，相位偏移隨信號頻率變化而變化，在寬帶信號傳輸中表現更為復雜。

相位偏移的產生機制

頻率相關的損耗差異：差分線對的導體損耗、介質損耗可能隨頻率變化且存在不平衡，導致高頻信號與低頻信號的相位差不一致。

布線不對稱的寄生參數：兩條線的寄生電感、電容存在差異時，會形成不同的傳輸函數，進而在不同頻率點產生相位偏移。

連接器與接口的影響：差分連接器的引腳阻抗不一致、接觸不良等問題，會引入額外的相位失配，尤其在高頻段更為明顯。

相位偏移的影響

在高速通信系統中，相位偏移會破壞信號的調制和解調過程。例如，在正交幅度調制（QAM）等復雜調制方式中，相位的微小偏差會導致星座圖偏移，增加誤判概率。對于時鐘恢復電路，相位偏移還會影響鎖相環（PLL）的穩定性，導致時鐘抖動增大。

時序偏移與相位偏移的關聯性與區別

時序偏移與相位偏移并非完全獨立的現象，二者在本質上存在關聯。時序偏移可視為相位偏移在時間域的體現 —— 當信號頻率固定時，相位偏移 Δφ 與時序偏移 Δt 的關系為 Δt = Δφ/(2πf)，其中 f 為信號頻率。

二者的核心區別在于：時序偏移更關注時間域的絕對延遲差，適用于數字信號的邊沿觸發場景；相位偏移則聚焦頻率域的相對相位關系，對模擬信號和高頻調制信號更為關鍵。在實際系統中，兩種偏移往往同時存在，需要綜合考量。

抑制與補償策略

降低差分線的時序偏移與相位偏移需從設計、制造到測試的全流程著手：

布線優化：采用對稱布線設計，通過差分對長度匹配（誤差控制在 5mil 以內）、等距平行布線減少物理差異；避免差分線跨不同介質層或參考平面，降低傳輸環境的不對稱性。

阻抗控制：確保差分線的特性阻抗（如 100Ω）和共模阻抗一致，通過仿真工具優化線寬、線距及介質厚度，減少寄生參數的不平衡。

補償技術：在接收端使用時序調整電路（如延遲鎖相環 DLL）補償時序偏移；對于高頻信號，可采用相位均衡器校正相位偏移，確保寬頻帶內的相位一致性。

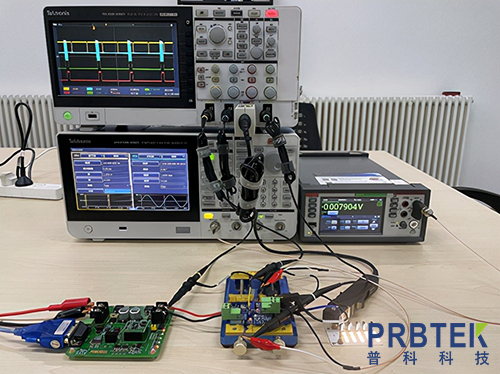

嚴格測試：利用矢量網絡分析儀（VNA）測量差分線的相位響應，通過示波器的眼圖分析評估時序偏移，將指標控制在系統容忍范圍內（如 PCIe 4.0 要求時序偏移小于 10ps）。

結語

時序偏移與相位偏移是制約差分線高速信號傳輸性能的關鍵因素，其本質是信號傳輸過程中時間域與頻率域的失配。隨著數據速率向 100Gbps 乃至更高邁進，對差分線的對稱性要求愈發嚴苛。通過科學的設計方法、先進的仿真工具及嚴格的測試流程，可有效抑制偏移量，為高速數字系統的穩定運行提供保障。未來，隨著新材料、新結構的發展，差分傳輸技術將在更小偏移、更高帶寬的方向上持續突破。
