5分鐘搞定高壓示波器探頭選型：關鍵參數與場景匹配指南?

在高壓電路測試中，示波器探頭的選型直接影響測量精度與安全性。面對 500V 及以上的電壓場景，如何在 5 分鐘內快速鎖定合適的探頭？核心在于抓住電壓范圍、測量類型、帶寬需求三大關鍵要素，結合場景特性做出判斷。

第一步：明確電壓范圍，劃定安全紅線

高壓測量的首要原則是不超過探頭的額定耐壓值，需同時關注 “峰值電壓” 和 “持續電壓” 兩個指標：

若測試的是直流 500V 或交流有效值 500V（峰值約 700V），選擇額定耐壓≥1000V 的探頭更穩妥（預留安全余量）。例如普通高壓無源探頭（如 100:1 衰減比）或入門級差分探頭（耐壓 1000V 以上）均可滿足。

若涉及脈沖高壓或瞬態尖峰（如電機驅動、開關電源的浪涌），需重點看 “峰值耐壓”，建議選擇峰值耐壓≥2 倍最大瞬態電壓的探頭，避免擊穿風險。

第二步：判斷測量類型，鎖定探頭類別

根據被測電路是否接地，快速劃分兩類場景：

單端對地測量（如火線對零線、直流高壓正極對地線）：優先選高壓無源探頭。這類探頭無需供電，結構簡單，成本低，通過 100:1 衰減可將高壓降至示波器安全輸入范圍（通常≤50V）。例如耐壓 2500V、帶寬 500MHz 的無源探頭，適合家電、工業電源的 500V-1000V 單端測試。

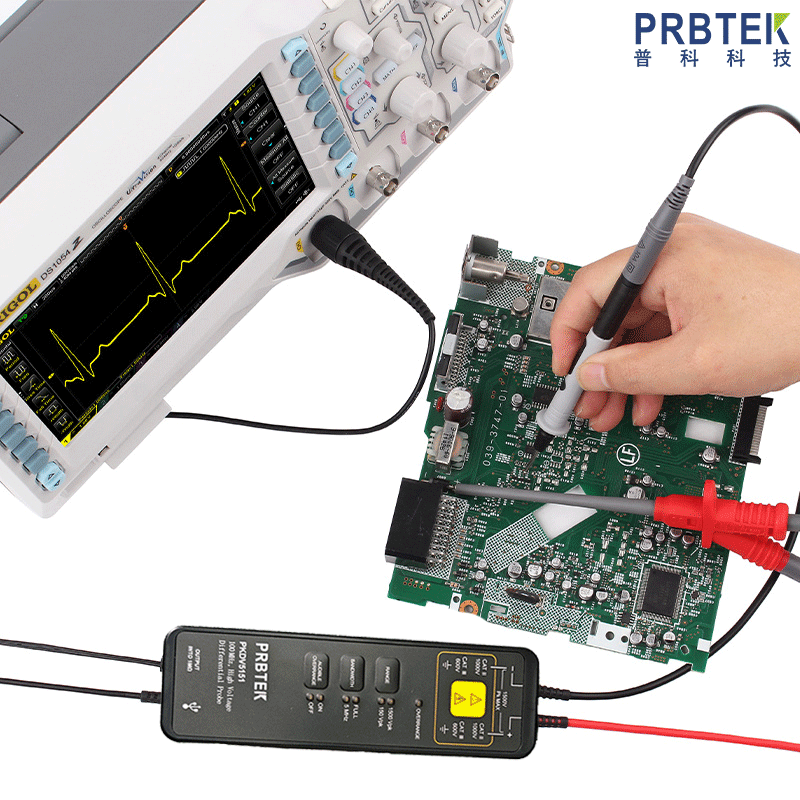

浮地 / 差分測量（如高壓母線之間、不共地的兩個節點）：必須用高壓差分探頭。它能消除共模電壓干擾，精準測量?jī)牲c(diǎn)間的電位差，適用于電機驅動器、逆變器、新能源電池組等場景。例如耐壓 ±1500V 的差分探頭，可安全測量 500V-1000V 的浮地信號，避免接地環路導致的設備損壞。

第三步：匹配帶寬與精度需求

帶寬：若測量高頻信號（如開關電源的開關波形、IGBT 的導通瞬態），需保證探頭帶寬≥被測信號最高頻率的 3-5 倍。例如測試 500kHz 的開關信號，選擇帶寬≥200MHz 的探頭；低頻穩態電壓（如直流 500V）則無需高帶寬，普通 100MHz 探頭即可。

精度：科研或校準場景需選擇精度 ±1% 以內的高精度差分探頭；工業調試等對精度要求不高的場景，±3% 的經濟型探頭足夠。

第四步：排除特殊限制

空間限制：緊湊電路板或狹小空間，優先選小型化探頭（如直徑≤5mm 的探針）。

電磁干擾：強電磁環境（如變電站、電機附近）需選帶屏蔽層的差分探頭，減少噪聲影響。

便攜性：現場測試優先選電池供電的手持差分探頭，實驗室固定場景可選手柄式或臺式探頭。

總結：5 分鐘決策公式

1. 確定最大電壓（含瞬態）→ 鎖定耐壓范圍；

2. 看是否浮地→ 選無源（單端）或差分（浮地）；

3. 測高頻還是低頻→ 匹配帶寬；

4. 檢查空間、干擾等附加條件→ 篩選最終型號。

按此步驟，無需深入研究復雜參數，即可快速選出安全、精準的高壓示波器探頭，讓高壓測試既高效又可靠。
