羅氏線圈帶寬和延時：設置要點與注意事項?

　　在電氣測量領域，羅氏線圈作為一種常用的電流測量傳感器，其性能的優劣直接影響到測量結果的準確性。帶寬和延時是羅氏線圈的兩個關鍵參數，合理設置這兩個參數并了解相關注意事項，對于確保測量精度至關重要。

　　羅氏線圈帶寬詳解

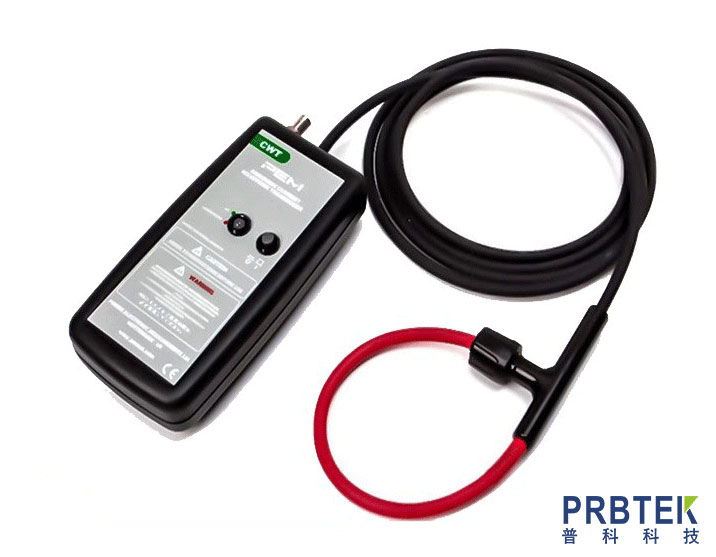

　　羅氏線圈的帶寬并非從直流開始，而是一個特定的頻率范圍。這個范圍定義為從下限頻率fL到上限頻率fH，在此區間內測量正弦電流，可保證測量靈敏度在規定值的 3dB 以內。在低頻段，積分器增益會隨著頻率降低而增加，理論上當頻率趨近于零時，增益將趨于無窮大。這會引發不可接受的直流漂移和低頻噪聲問題，因此需要通過與積分電容器并聯低通濾波器來限制低頻增益，從而設定低頻帶寬fL，該值通常低于 1Hz。例如，CWT LF 低頻頻率系列羅氏線圈，其低頻帶寬(-3dB)可低至 0.008Hz，著重?cái)U(kuò)展了低頻測量范圍 。在高頻段，由于羅氏線圈自身存在分布式電感和電容，會出現一個高頻帶寬fH，一般為 1MHz 或更高。超過此頻率，測量信號會發生衰減，且相位延遲現象明顯加劇。同時，電子積分器帶寬以及連接積分器與線圈的電纜長度等因素，也會對高頻帶寬產生影響 。像麥科信柔性電流探頭(羅氏線圈)RCP 系列具有高達 30MHz 的帶寬，能夠精確測量高頻大電流信號 。

　　羅氏線圈延時的影響因素

　　線圈自身特性

　　羅氏線圈的響應時間與自身電感(L)和分布電容(C)密切相關，其特性類似一個低通濾波器。電感和分布電容的存在，使得線圈對快速變化的電流信號響應存在一定延遲。通常來說，減少線圈的電感和分布電容，能夠有效提高其響應速度。例如，采用分段繞制工藝可降低分布電容，有實驗表明能將分布電容降低至傳統工藝的 60% 。

　　積分器相關因素

　　羅氏線圈輸出的信號需經積分器轉換為電流信號，而積分器的電路設計及元件參數對延時影響顯著。以運算放大器為例，其帶寬和電容值會影響積分器性能。當運算放大器的增益帶寬積(GBW)小于 1/(2πτ)(τ 為時間常數)時，運放相移可達 5° - 8°，對于典型的 500kHz 信號，會產生約 28ns 的附加延時 。選擇高帶寬的運算放大器和低容值的積分電容，或采用主動積分器替代被動積分器，都有助于提高積分器響應速度，減少延時 。

　　信號傳輸路徑

　　信號在傳輸過程中，電纜長度、連接器阻抗等因素不容忽視。電纜越長，信號傳輸延時越大。例如，同軸電纜的傳播延時計算公式為td=3.33εr(ns/m)，其中εr為介質相對介電常數。像 RG58 型電纜(εr=2.3)，在 10 米傳輸距離時會產生約 16ns 延時，并且當頻率高于 1MHz 時，趨膚效應會使損耗增加 0.2dB/m 。同時，連接器阻抗不匹配也會導致信號反射，進一步增加延時。優化連接器設計，確保阻抗匹配，以及使用短而高質量的電纜，能夠有效縮短信號傳輸路徑上的延時 。

　　羅氏線圈帶寬和延時的設置方法

　　帶寬設置

　　在實際應用中，要根據被測電流信號的頻率特性來選擇合適帶寬的羅氏線圈。若測量的是低頻大電流信號，如電解電容放電或非對稱短路測試中的電流，可選擇像 CWT LF 系列這種拓展了低頻范圍的羅氏線圈 。若測量高頻大電流信號，如一些電力電子設備中的高頻電流，則需選擇具有較高高頻帶寬的羅氏線圈，如麥科信柔性電流探頭 RCP 系列 。同時，還可通過調整積分器的低通濾波器參數，來進一步優化低頻帶寬，使其更貼合測量需求 。

　　延時設置

　　由于羅氏線圈的延時難以直接調整，主要通過優化各組成部分來減小延時。在設計階段，優化線圈設計，選用高頻特性好的低損耗絕緣材料，降低線圈電感和分布電容 。對于積分器，選擇性能優良的運算放大器等元件，提高積分器的響應速度 。在安裝和使用過程中，盡量縮短信號傳輸路徑，采用短電纜，并確保連接器阻抗匹配 。例如，利用 TDR 設備定位傳輸線阻抗不連續點，通過優化 SMA 連接器焊接工藝，使特性阻抗波動從 ±7Ω 改善至 ±1Ω，減少反射引起的延時抖動 。

　　設置羅氏線圈帶寬和延時時的注意事項

　　帶寬方面

　　避免低頻干擾：實驗室環境中存在較強的 50Hz 工頻磁場，羅氏線圈易感應此磁場，即便線圈中無導體也會產生干擾信號。因此，在采購羅氏線圈時，要注意其帶寬下限應高于 50Hz，以減少工頻磁場對低頻測量的干擾 。

　　匹配測量需求：務必確保所選羅氏線圈的帶寬能夠覆蓋被測電流信號的頻率范圍。若帶寬不足，會導致信號衰減和失真，嚴重影響測量精度 。

　　延時方面

　　準確測量與評估：在使用羅氏線圈前，需通過合適方法測量其延時，如使用脈沖電流源和示波器、正弦波信號和相位測量或網絡分析儀等方法 。了解其延時特性，以便在后續測量中進行誤差補償。

　　考慮綜合因素：在減小延時的過程中，要綜合考慮線圈設計、積分器電路以及信號傳輸路徑等多方面因素，不能只關注單一環節。任何一個環節的優化不足，都可能影響整體的延時性能 。

　　羅氏線圈的帶寬和延時設置及相關注意事項，貫穿于從選型、設計到使用的整個過程。只有充分了解并合理把控這些要點，才能使羅氏線圈在電流測量中發揮最佳性能，為電氣測量工作提供可靠的數據支持。
