羅氏線圈：脈沖電流測量的得力工具?

　　在電氣測量領域，對于脈沖電流的精確測量一直是一個關鍵且具有挑戰性的任務。脈沖電流廣泛存在于諸如雷擊測試、離子加速器、高壓開關以及電力系統短路等眾多場合，其快速的上升時間和短脈沖寬度的特性，對測量設備提出了極高的要求。羅氏線圈作為一種基于法拉第電磁感應定律設計的電流傳感器，在脈沖電流測量中展現出了卓越的性能，成為該領域的重要測量工具。

　　一、羅氏線圈的基本原理

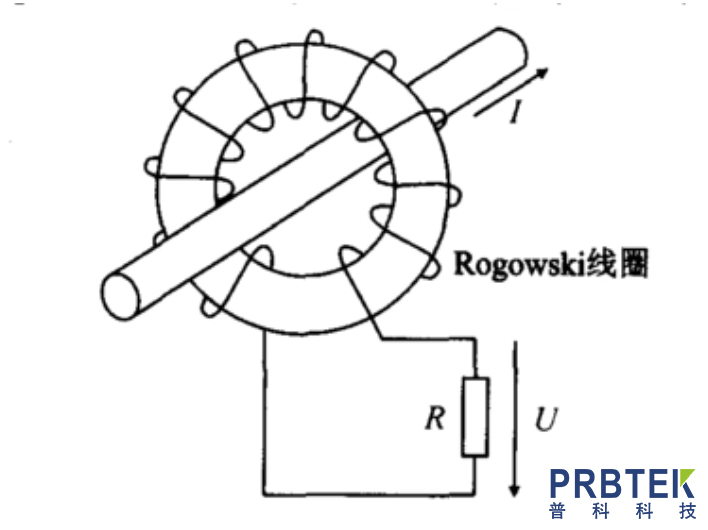

　　羅氏線圈由若干匝導線均勻?qū)ΨQ地繞制在一定形狀和尺寸的非鐵磁材料骨架上。當一次側導體垂直穿過骨架中心，且導體中流過變化的電流時，根據安培環路定理，導體周圍會產生變化的磁場。而變化的磁場又會依據法拉第電磁感應定律，使羅氏線圈輸出端產生感應電動勢。感應電勢 e(t) 與被測電流 i (t) 滿足微分關系，即 e (t) 正比于 ，比例系數為線圈與載流導體間的互感 M。簡單來說，羅氏線圈通過檢測導體中電流變化所產生的磁場，進而間接測量電流大小和波形。從數學表達式來看，感應電壓 V (t) 與導體中電流 I (t) 的變化率成正比：，其中  是電流的變化率，N 為線圈匝數，μ0是真空磁導率，A 為線圈橫截面積。由于感應電壓與電流的變化率相關，所以需要通過積分電路將感應電壓轉換為與電流成正比的信號，以此得到實際的電流值。

　　二、羅氏線圈的結構特點

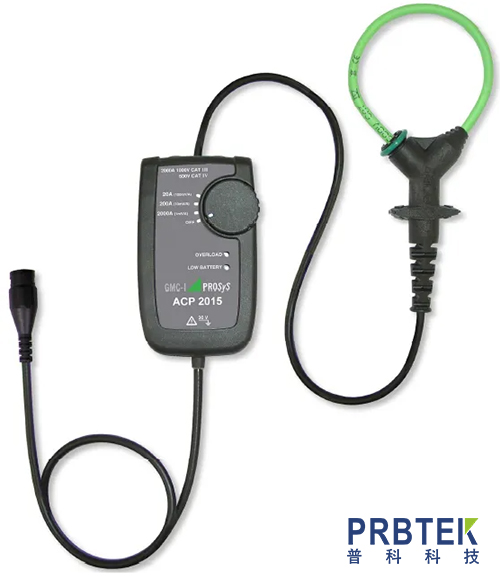

　　羅氏線圈通常由維持傳感器結構的線圈和為線圈提供穩定磁場的磁場補償系統組成。其線圈部分的導體以螺旋狀排列，這樣的排列方式能夠產生一個均勻的磁場。與傳統的帶鐵芯電流互感器不同，羅氏線圈采用空心結構，即使用的是非磁性 “空心” 磁芯。這一獨特的結構設計使得羅氏線圈在測量大電流時，不會出現磁芯飽和現象，從而能夠準確地測量從數 mA 到數 kA 甚至更高的大電流。而且，羅氏線圈可以繞制在柔性骨架上，使其能夠很方便地套在待測電纜或者銅排上，極大地提高了其使用的便捷性。此外，這種結構還決定了羅氏線圈的功率損耗相對較小，由于它不需要直接插入測量電路中，因此可以大大減小對被測電路的干擾，并且不會引起電壓降低。

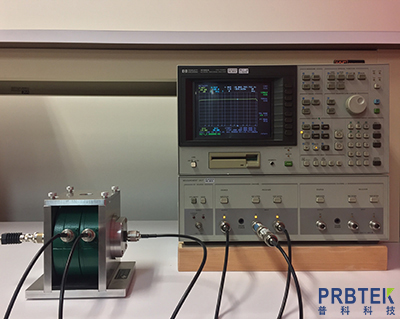

　　三、羅氏線圈測量脈沖電流的方法

　　(一)自積分式羅氏線圈

　　自積分式羅氏線圈是測量脈沖電流的一種常用方式。其基本原理是通過將線圈連接一個小的電阻負載，測量電阻兩端的信號來確定電流。在線路方程中，當滿足一定條件時，即 iZ，由此可求出線圈的靈敏度 S 為 。自積分式羅氏線圈實現高頻測量的關鍵在于電阻的純阻性。這種測量方式在納秒級脈沖大電流信號測量中具有顯著優勢，因為它的頻率響應高。例如，設計的某些自積分式羅氏線圈的靈敏度可達 0.0014V/A，能夠采集上升時間小于 2 納秒，脈寬小于 200ns，10kA - 40kA 的電流信號，可廣泛應用于脈沖功率技術中的快過程、大電流測量。

　　(二)外積分式羅氏線圈

　　外積分式羅氏線圈則是將負載 Z 設計為 RC 積分回路。當 。在微秒亞微秒級的電流信號測量中，外積分式羅氏線圈較為常用。然而，由于其必須經過一個 RC 積分回路，這使得其測量的頻率響應受到限制，在納秒級電流信號測量中很難滿足要求。例如，在一些對高頻響應要求極高的脈沖電流測量場景中，外積分式羅氏線圈的性能就不如自積分式羅氏線圈。

　　四、羅氏線圈在脈沖電流測量中的優勢

　　(一)高靈敏度

　　羅氏線圈的靈敏度通常由線圈的結構和尺寸確定。一般來說，線圈的匝數越多，靈敏度就越高。這使得它能夠檢測到極其微弱的脈沖電流變化，對于需要精確測量脈沖電流的應用場景，如科研實驗中的微小脈沖電流測量，羅氏線圈能夠提供準確的測量數據。

　　(二)快速動態響應

　　羅氏線圈的響應速度非常快，能夠準確地檢測到電流的瞬時變化。在脈沖電流測量中，快速的響應意味著能夠捕捉到脈沖電流的快速上升沿和下降沿等關鍵特征，從而準確地還原脈沖電流的波形。這一特性在測量瞬態大電流過程中尤為重要，例如在雷擊測試中，能夠及時準確地記錄雷擊瞬間產生的強大脈沖電流的變化情況。

　　(三)寬頻率響應范圍

　　羅氏線圈的尺寸決定了其頻率響應范圍，一般而言，線圈越小，頻率響應越高。它能夠測量的交流信號頻率范圍廣泛，可以從 0.1Hz 到數十 MHz，這使得它適用于各種不同頻率特性的脈沖電流測量。無論是低頻的脈沖電流，還是高頻的脈沖電流，羅氏線圈都能發揮其測量優勢。

　　(四)對被測電路干擾小

　　由于羅氏線圈不需要直接插入測量電路中，不會對被測電路的原有特性產生較大影響，不會引起電壓降低，也不會改變電路的電流分布等。這在一些對電路狀態要求嚴格的測量場合中具有重要意義，例如在精密電子設備的脈沖電流測量中，不會因為測量設備的接入而干擾設備的正常運行。

　　五、羅氏線圈的應用領域

　　(一)雷擊測試

　　在雷擊測試中，會產生具有快速上升時間和高幅值的脈沖電流。羅氏線圈憑借其高靈敏度和快速動態響應的特點，能夠準確地監測和測量這些脈沖電流的特性，為研究雷擊對電氣設備的影響以及制定相應的防護措施提供重要的數據支持。

　　(二)離子加速器

　　離子加速器運行過程中會產生脈沖大電流，羅氏線圈可以實時測量這些電流，幫助操作人員了解加速器的運行狀態，確保加速器的穩定運行，同時也有助于對加速器的性能進行優化和改進。

　　(三)高壓開關

　　高壓開關在開合過程中會出現脈沖電流，羅氏線圈可用于監測這些電流，對高壓開關的工作狀態進行評估，及時發現潛在的故障隱患，保障電力系統的安全穩定運行。

　　(四)電力系統

　　在電力系統中，短路電流等大電流的測量至關重要。羅氏線圈能夠準確測量這些大電流，為電力系統的保護裝置提供準確的電流數據，以便在發生故障時及時切斷電路，保護電力設備和人員安全。

　　六、羅氏線圈測量脈沖電流的挑戰與應對

　　盡管羅氏線圈在脈沖電流測量中具有諸多優勢，但在實際應用中也面臨一些挑戰。例如，在復雜電磁環境下，羅氏線圈容易受到外界干擾，導致測量誤差。為應對這一問題，可以采用屏蔽技術，將羅氏線圈進行良好的電磁屏蔽，減少外界電磁場對其的影響。此外，積分電路的設計也會影響測量精度，對于不同特性的脈沖電流，需要優化積分電路參數，以確保準確地將感應電壓轉換為電流信號。在測量納秒級等極短脈沖電流時，對羅氏線圈的頻率響應和時間分辨率要求極高，這就需要在設計和制造過程中，采用先進的材料和工藝，進一步提高羅氏線圈的性能。

　　羅氏線圈作為一種高效可靠的電流傳感器，在脈沖電流測量領域發揮著不可或缺的作用。其獨特的原理和結構使其具備高靈敏度、快速動態響應、寬頻率響應范圍以及對被測電路干擾小等諸多優勢，廣泛應用于多個領域。隨著科技的不斷發展，雖然面臨一些挑戰，但通過不斷的技術創新和優化，羅氏線圈在脈沖電流測量方面將不斷提升性能，為相關領域的發展提供更有力的支持。
