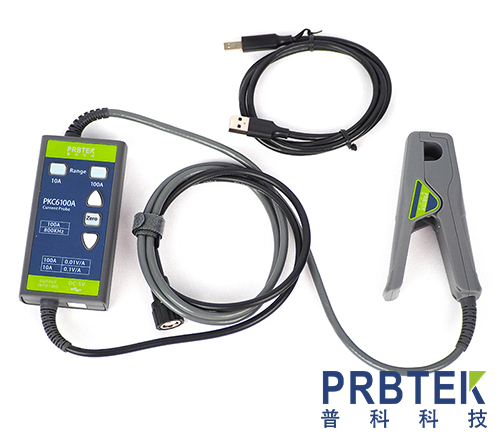

電流探頭的測試原理

　　電流探頭是一種用于測量電路中電流的儀器，其測試原理主要基于電磁感應定律(法拉第電磁感應定律)和安培環路定律，通過檢測電流產生的磁場來間接測量電流大小。以下是其核心原理及分類說明：

　　一、核心原理：電磁感應與安培環路定律

　　安培環路定律

　　通電導體周?chē)鷷?huì)產生磁場，磁場強度(H)與導體中的電流(I)成正比，且磁場圍繞導體呈環形分布，即：∮H?dl=I

　　其中，dl為環路微元，該定律表明閉合環路內的磁場強度積分等于環路所包圍的電流。

　　電磁感應(互感原理)

　　電流探頭通常包含一個磁芯(由鐵氧體等導磁材料制成)和感應線圈。當被測電流通過導體時，磁芯匯聚導體周?chē)拇艌?chǎng)，使感應線圈中產生感應電動勢(E)，其大小與電流的變化率成正比：E=?N?dtdΦ

　　其中，N為線圈匝數，Φ為磁通量。通過測量感應電動勢，結合探頭的校準系數，可反推出被測電流的大小。

　　二、電流探頭的主要類型及原理差異

　　根據測量電流類型(交流 / 直流)和技術實現，電流探頭可分為以下幾類：

　　1. 交流電流探頭(AC 電流探頭)

　　原理：基于電磁感應原理，僅適用于測量交變電流(AC)。

　　當被測電流為交流電時，磁場隨時間變化，感應線圈中產生交變的感應電動勢，經放大后輸出至示波器或測量設備。

　　特點：

　　無法測量直流電流(DC)，因恒定電流產生的恒定磁場不會引起感應電動勢變化。

　　帶寬通常較高，適用于高頻電流測量(如開關電源、射頻電路)。

　　典型應用：測量交流電源、電機驅動電流、高頻信號電流等。

　　2. 直流電流探頭(DC 電流探頭)

　　直流電流探頭需結合霍爾效應或磁通門技術實現對直流電流的測量：

　　(1)霍爾效應電流探頭

　　原理：利用霍爾效應測量磁場。當電流通過導體產生磁場時，霍爾元件(半導體材料)在磁場中會產生與磁場強度成正比的電壓(霍爾電壓)，通過校準可將霍爾電壓轉換為電流值。

　　公式：霍爾電壓 VH=KH?I?B，其中 KH為霍爾系數，B為磁感應強度。

　　特點：

　　可測量直流電流和低頻交流電流。

　　精度較高，但帶寬受限于霍爾元件的響應速度，通常用于低頻場景(如電池電流、工控電路)。

　　(2)磁通門電流探頭

　　原理：通過磁芯的飽和特性和激勵線圈的反饋機制，檢測直流或低頻電流產生的恒定磁場。

　　特點：

　　對直流和極低頻率電流敏感，精度高。

　　結構復雜，成本較高，適用于高精度測量(如科研、精密電源)。

　　3. 交直流兩用電流探頭

　　結合電磁感應和霍爾效應，此類探頭可同時測量交流和直流電流：

　　原理：

　　交流部分通過感應線圈測量(電磁感應);

　　直流部分通過霍爾元件測量，兩者輸出信號經處理后合成完整的電流波形。

　　特點：

　　適用范圍廣，可覆蓋從直流到高頻交流的寬頻段。

　　典型產品如高端示波器配套的電流探頭(如泰克、是德科技的部分型號)。

　　三、關鍵參數與測量要點

　　帶寬

　　決定探頭可測量的最高頻率，交流探頭帶寬通常高于直流探頭。例如，高頻電流探頭帶寬可達百 MHz 級，而直流探頭帶寬可能僅幾十 kHz。

　　量程

　　探頭能安全測量的最大電流值，分為有效值(RMS)和峰值。超過量程可能導致磁芯飽和或損壞探頭。

　　線性度與精度

　　理想情況下，感應電壓與電流應呈線性關系。實際中需通過校準確保線性度，精度通常以滿量程的百分比表示(如 ±1%)。

　　負載效應

　　探頭的接入可能對被測電路產生影響(如電感效應)，高頻測量時需選擇低電感探頭。

　　接地與屏蔽

　　探頭需良好接地以減少電磁干擾(EMI)，高端探頭采用屏蔽設計以提高共模抑制比(CMRR)。

　　四、應用場景

　　電力電子：測量開關電源、逆變器的電流波形(交直流均可)。

　　工業控制：監測電機、變頻器的運行電流(直流或低頻交流)。

　　消費電子：分析手機、筆記本電腦的電池充放電電流(直流)。

　　科研與教學：研究脈沖電流、高頻信號特性(需高帶寬探頭)。

　　總結

　　電流探頭的核心邏輯是通過磁場間接測量電流，不同類型探頭適用于不同電流特性(交流 / 直流、頻率范圍)。選擇時需根據被測電流的類型、頻率、大小及精度要求，匹配相應的技術方案(如電磁感應、霍爾效應)，并關注探頭的帶寬、量程和校準參數。
