電流探頭的使用實戰及使用注意事項

　　電流探頭使用說明

　　一、實操測試

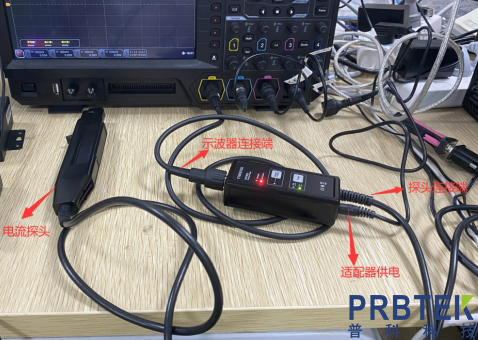

　　1.先將探頭與示波器連接，連接方案如下圖:

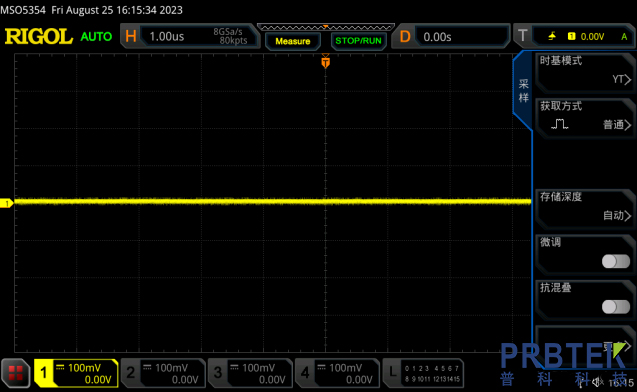

　　2、示波器設置:示波器調為電流測試(以通道1為例):示波器開機后，修改通道1的參數，探頭比設置為X1，單位設置為A。時基模式選擇為YT。

　　3、電流探頭上電后，將鉗口進行閉合。默認量程為30A，根據實際情況選擇量程，本公司產品基本不會超過5A，可點擊“range”按鍵切換測量量程。切換好測量量程后，需要對探頭進行消磁處理，點擊“Dagauss AutoZero”進行消磁?？梢杂^察示波器，查看操作是否成功，正常消磁過程，其波形應該像魚骨線。

　　4、將探頭鉗口鉗住電源線:

　　注意1:需要注意鉗口有電流指向標識，其電流流向需與實際電源線一致

　　注意2:測量的時候鉗正極即可

　　5、調節示波器上的時間檔位及幅度檔位，抓取設備實時電流值

　　二、注意事項

　　1.請仔細閱讀說明書上的安全注意事項以及探頭量程;

　　2.鉗式電流探頭必須將滑塊推到底，直到探頭顯示:“CLOSED”;

　　3.每一次測量之前對于有源電流探頭需要預熱20分鐘以上才能保證測量結果的精確;

　　4.每一次測量之后都需要進行探頭消磁(Degauss)，避免剩磁對測量結果的影響;

　　5.注意電流方向:

　　三、探頭的消磁與平衡

　　為進行精確的測量，必須經常對探頭進行消磁與平衡調節。消磁可以消除探頭鐵心內的寄生磁場，否則將造成零點的漂移和測量誤差。每次進行消磁后都需要調節探頭的零點平衡，消除存在的偏移。在下列各種條件下都需要進行消磁與平衡:

　　.每次打開示波器進行20分鐘預熱以后;

　　·每當發生過載的時候;

　　.每當探頭暴露在強磁場時，

　　.每次發現空載直流偏置非零時。

　　消磁與平衡調節步驟:

　　.將示波器輸入通道設為零參考點。

　　將探頭的輸出連接示波器

　　·刻度設為安培/格。

　　·探頭不鉗任何導線的情況下，將滑塊推到底，直到顯示CLOSED。

　　·按DEGAUSS(消磁)按健。

　　·將示波器打到最小刻度，比如1mA/格或10mA/格。調節平衡旋鈕，直到波形軌跡線與零點重合。

　　四、測量大的直流電流

　　通過第二根導線反向偏流的方法:增加偏置電流，測量?jī)山M導線之間差值，再加上偏置電流。

　　五、測量小的直流電流

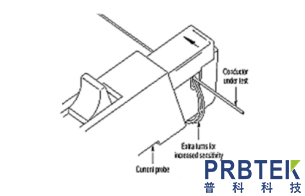

　　通過增加繞組的方法。
