無電流測量功能的示波器搭配有源電流探頭的電流計算方法

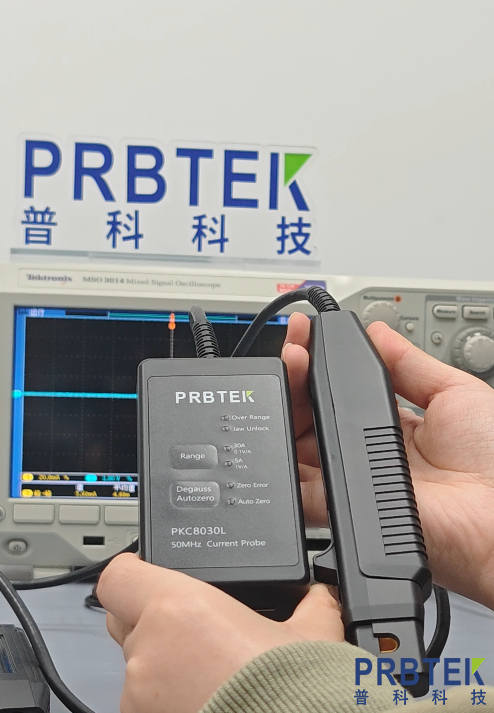

我們在用一些入門級的低端示波器時，常常發現它們沒有內置電流測量的功能，那么再用這些低端示波器搭配有源電流探頭測電流時，就需要利用探頭的固定轉換比例，將示波器測得的電壓值換算成電流值，下面我們就來將一下具體的計算邏輯：

一、關鍵前提：明確探頭的轉換比例

有源電流探頭都會標注一個固定的電流 - 電壓轉換比例，這個比例是計算的核心依據，常見的標注形式有兩種：

高量程探頭：比如 1V/A，意思是示波器測到 1V 電壓，對應被測電路中 1A 電流；

小量程探頭：比如 0.1V/mA，意思是示波器測到 0.1V 電壓，對應被測電路中 1mA 電流。

這個比例會直接印在探頭外殼上，或者寫在探頭的說明書里，測量前必須確認清楚。

二、核心計算公式

根據轉換比例，電流的計算公式可以分為兩種情況：

當比例為 K=電壓值/電流值（如 1V/A）時I=KU其中：

I= 被測電流值（單位：A、mA 等）

U= 示波器測量的電壓值（單位：V、mV 等）

K= 探頭轉換比例（如 1V/A、0.1V/mA）

簡單理解下，就是電流 = 示波器測到的電壓 ÷ 探頭轉換比例

三、實操計算實例

實例 1：常規交流 / 直流電流測量

已知條件：探頭轉換比例為 1V/A，示波器測得電壓有效值為 3.2V。計算過程：I=1V/A3.2V=3.2A結論：被測電路的電流有效值為 3.2A。

實例 2：小電流測量

已知條件：探頭轉換比例為 0.1V/mA，示波器測得電壓峰值為 0.5V。計算過程：I=0.1V/mA0.5V=5mA結論：被測電路的電流峰值為 5mA。

實例 3：脈沖電流瞬時值測量

已知條件：探頭轉換比例為 0.2V/A，示波器捕捉到脈沖波形的瞬時電壓為 0.8V。計算過程：I=0.2V/A0.8V=4A結論：該脈沖電流的瞬時值為 4A。

四、計算注意事項

單位統一是關鍵計算時要注意電壓和電流的單位與探頭比例單位匹配。比如探頭比例是 1V/A，示波器測的電壓單位是 mV，要先換算成 V（1mV=0.001V）再計算。

示波器讀數要選對

測電流有效值，就讀示波器的電壓有效值；

測電流峰值，就讀示波器的電壓峰值；

測脈沖電流的瞬時值，就讀對應時刻的電壓瞬時值。

校準后再計算更準確測量前用校準器對探頭進行校準，確認轉換比例沒有偏差，避免因探頭漂移導致計算結果出錯。

多次測量取平均值為了減少偶然誤差，可以多次測量電壓值，取平均值后再計算電流，結果會更精準。
