低端示波器沒有電流測量功能如何搭配探頭來測電流呢？

示波器是電子維修、調試時常用的工具，核心就是看電壓信號的變化情況。但很多入門級、低端的示波器，受成本限制，沒自帶測電流的功能——沒有專門的電流檔位，也沒法直接對接電流信號，只能老老實實測電壓。不少人碰到要測電流的情況，就覺得這臺示波器沒用了，其實不然。只要你的示波器能正常測電壓，配一個有源電流探頭，就能間接測出電流，性價比很高，日常用完全夠。

一、先搞懂：有源電流探頭是怎么干活的？

說白了，有源電流探頭就是個“轉換器”，把示波器看不懂的電流信號，變成它能輕松識別的電壓信號。常見的主要有兩種工作方式，原理不復雜，咱們用大白話講清楚。

一種是靠霍爾效應工作的，探頭頭上有個可開合的環，內部裝了感應元件和放大電路。用的時候不用拆電路，把這個環套在要測的導線上就行。導線里有電流流過，就會產生一圈磁場，探頭里的元件能感知到磁場強弱，進而輸出一個微弱的電壓信號，再經過內部放大，變成標準電壓傳給示波器。這種探頭不管是直流、交流，還是脈沖電流都能測，不用動電路，用起來特別方便，也是最常用的一種。

另一種是靠分流原理，內部有個精度很高的小電阻。這種用的時候得麻煩點，要先斷開被測電路，把探頭串到電路里。電流流過這個小電阻，會產生一點點電壓降，探頭把這個電壓處理后再傳給示波器。它的優點是測量精度更高，缺點是要拆電路，適合對精度要求高、而且能暫時斷開電路的場景。

不管是哪種探頭，最終都會給出一個固定的轉換比例，比如1伏對應1安培。示波器測出這個電壓，再按比例一算，就能知道具體的電流大小和變化波形了。

二、準備工作：示波器和探頭怎么選、怎么配？

1. 示波器這邊要滿足啥條件？

首先得有至少一路能用的電壓通道，這是基礎。其次，帶寬要跟你測的電流頻率匹配，一般示波器帶寬是被測電流最高頻率的3到5倍就行，不然測出來的信號會變形、不準。另外，要給探頭供電——多數探頭能通過示波器的接口取電，少數需要單獨接電源，提前看清楚探頭要求就行。最后，示波器能顯示波形、測個峰值、平均值，滿足這些基本功能就夠日常用了。

2. 有源電流探頭怎么選不踩坑？

選探頭不用追求貴的，跟著需求走就行。先看測量范圍，比如你平時測幾毫安到幾安培的電流，就選這個量程內的，量程太大或太小都會影響精度。再看帶寬，和示波器帶寬搭配好，測高頻電流就選高帶寬的。轉換比例優先選固定的，比如1V/A，后續計算起來方便，不用來回調。還要看能不能測直流，要是需要測直流電流，就選交直流通用的，只測交流就選專用交流探頭。最后看連接方式，不想拆電路就選帶環的非侵入式，要高精度就選串聯的侵入式。

3. 輔助配件別落下

非侵入式探頭要注意環的尺寸，得能套下被測導線，太粗套不進去、太細會影響感應效果。侵入式探頭要準備對應的導線、接線端子，方便串進電路。另外，備一根質量好的BNC連接線，減少信號干擾；有條件的話整個校準器，測量前校準一下，精度更有保障。

三、一步步來：從連接到讀數，新手也能會

1. 先接好設備，通上電

先打開示波器，預熱個五六分鐘，讓設備穩定下來。然后用BNC線把有源電流探頭的輸出端接到示波器的電壓通道上，比如CH1。接著給探頭供電，能從示波器取電的就確認接好，需要外接電源的就按規格接好，別接錯電壓把探頭燒了。

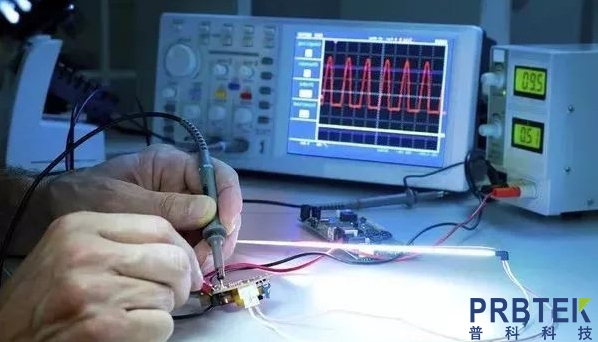

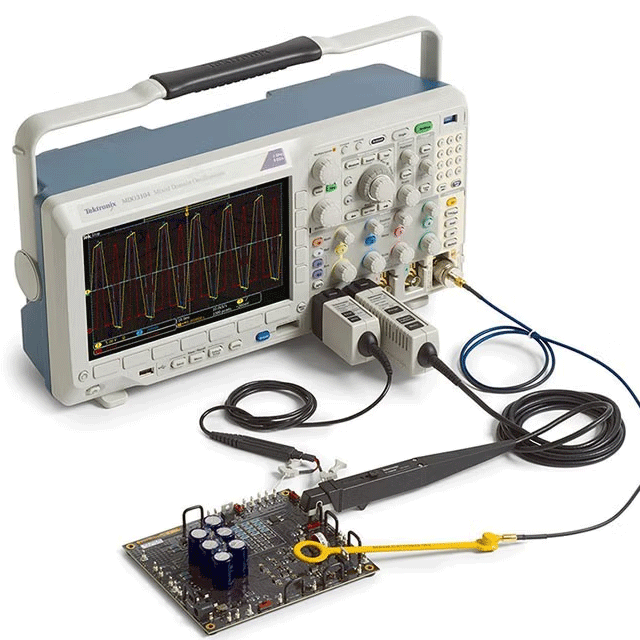

再連被測電路：非侵入式的就把探頭環打開，套在導線上，盡量讓導線在環中間，然后鎖緊，別讓探頭亂動。侵入式的一定要先斷開被測電路的電源，把探頭串到電路斷點處，接牢了再通電，避免短路。

2. 調對參數，校準一下更準

示波器這邊，把接探頭的通道設為電壓模式，調節垂直檔位（V/div），讓屏幕上的波形能完整顯示，別太大超出屏幕，也別太小看不清。水平檔位（s/div）根據電流變化快慢調，確保能看到完整的波形周期。耦合方式選對，測直流或含直流的電流就選DC，只測交流就選AC，別選接地檔，不然看不到波形。

探頭這邊，確認好轉換比例，比如標注1V/A，就記好這個數。如果探頭能校準，就用校準器調一下，讓示波器顯示的電壓和標準電流對應的電壓一致，校準完再測更準。

3. 讀波形、算電流

啟動被測電路，示波器上就會出現和電流對應的電壓波形，調節觸發模式，讓波形穩定下來。用示波器的測量功能，讀出電壓的峰值、有效值或者平均值，再按探頭的轉換比例算電流。比如轉換比例1V/A，測出電壓峰值2.5V，那電流峰值就是2.5A；電壓有效值1.7V，電流有效值就是1.7A。要是測脈沖電流，看波形的瞬時電壓，就能算出瞬時電流，還能觀察電流的變化快慢、脈沖寬度這些細節。

4. 測完收好不損壞設備

測量結束后，先斷了被測電路的電源，再拆探頭和電路的連接，別帶電拆線，容易短路。然后斷開探頭和示波器、電源的連接，把探頭、連接線都整理好，別壓壞探頭的感應環和連接線。最后關掉示波器和電源，把測量數據記好就行。

四、這些注意事項，別忽略

1. 安全第一，避免出問題

測之前一定要確認被測電路的電壓、電流，別超過探頭和示波器的額定值，不然會損壞設備。如果測高壓電路，必須選帶高壓隔離功能的探頭，自己也要做好絕緣防護，別徒手碰帶電部位。侵入式測量時，斷電接線、通電前檢查一遍，確保沒接錯。

2. 減少誤差，讓測量更準

探頭要定期校準，測量前必確認校準狀態，不然比例不準，算出來的電流也錯。測量時遠離電機、變頻器這些強電磁設備，連接線盡量短，別和其他導線平行放，避免干擾信號。非侵入式探頭要套在導線中心，侵入式探頭選低阻抗的，減少對原電路的影響。另外，把波形調到屏幕2/3區域，讀數更準，多測幾次取平均值，能減少誤差。

3. 知道適用范圍，別用錯場景

這種方法適合日常大多數場景，比如測電機啟動電流、電源輸出電流、元件工作電流這些都沒問題。但如果測超高頻率、超大電流，或者要求微安級的超高精度，這種組合就不夠了，得用專門的測量設備。

總結

低端示波器配有源電流探頭測電流，是個性價比很高的辦法，核心就是靠探頭把電流轉成電壓，讓示波器能發揮作用。只要選對探頭、按步驟操作，再注意避開一些坑，就能滿足日常維修、調試、實驗的需求。對于預算有限、不用頻繁測高精度電流的人來說，完全不用花大價錢買高端示波器，這樣搭配就夠用了。
