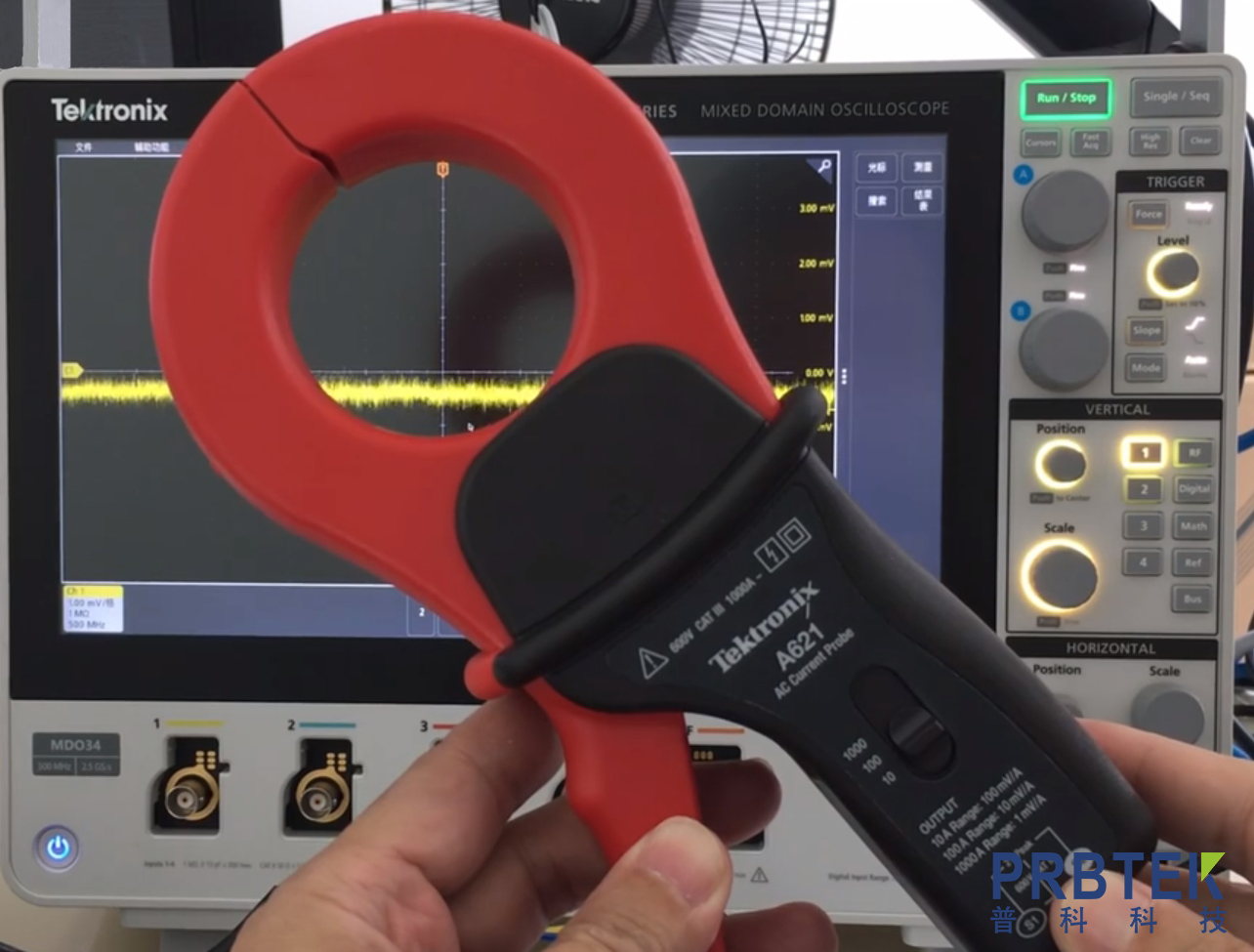

泰克Tektronix A621交流電流探頭在示波器上如何設置？

　　以下是泰克Tektronix A621交流電流探頭在示波器上的詳細設置步驟：

　　前期準備

　　檢查探頭和示波器兼容性：確保泰克Tektronix A621交流電流探頭與你所使用的示波器是兼容的。不同型號的示波器可能對探頭的支持有所不同，你可以參考示波器和探頭的用戶手冊來確認兼容性。

　　連接探頭和示波器：將泰克Tektronix A621交流電流探頭的輸出端連接到示波器的相應通道輸入接口上。連接時要確保插頭插緊，避免出現松動導致信號傳輸不穩定的情況。

　　示波器基本設置

　　開啟示波器：打開示波器的電源開關，等待示波器完成自檢和初始化過程。示波器屏幕上通常會顯示一些默認的設置和信息。

　　選擇輸入通道：使用示波器前面板上的通道選擇按鈕，選擇與連接探頭的通道相對應的通道。例如，如果探頭連接到通道1，則按下“CH1”按鈕來選擇該通道。

　　設置垂直刻度和偏移：

　　垂直刻度(Volts/Div)：根據待測電流信號的幅度大小，調整垂直刻度。垂直刻度決定了示波器屏幕上垂直方向每個格所代表的電壓值。如果信號幅度較大，可以選擇較大的刻度值;如果信號幅度較小，則選擇較小的刻度值。例如，對于一個幅度在1V左右的信號，可以將垂直刻度設置為0.2V/Div，這樣信號在屏幕上能夠占據合適的高度，便于觀察。

　　垂直偏移(Position)：使用垂直偏移旋鈕調整信號在屏幕垂直方向上的位置。通過調整垂直偏移，可以使信號在屏幕上居中顯示，方便觀察和測量。

　　探頭相關設置

　　進入探頭設置菜單：按下示波器前面板上的“Menu”(菜單)按鈕，進入主設置菜單。然后使用方向鍵或旋鈕導航到與探頭相關的設置選項。這個選項可能被標記為“Probe”(探頭)、“Channel Settings”(通道設置)或類似的名稱。

　　設置探頭類型：在探頭設置菜單中，選擇正確的探頭類型。對于泰克Tektronix A621交流電流探頭，通常需要選擇“AC Current Probe”(交流電流探頭)或類似的選項。這一步是為了讓示波器正確識別探頭的類型，以便進行后續的測量和顯示。

　　設置探頭衰減系數：泰克Tektronix A621交流電流探頭可能具有不同的衰減系數選項，這取決于探頭的設計和測量需求。常見的衰減系數有1x、10x等。衰減系數決定了探頭對輸入信號的衰減程度。例如，選擇10x衰減系數時，探頭將輸入信號衰減為原來的1/10后再傳輸給示波器。根據實際測量情況，選擇合適的衰減系數，并在探頭設置菜單中進行相應的設置。

　　設置探頭帶寬限制(如果有)：有些示波器允許用戶設置探頭的帶寬限制。帶寬限制可以幫助減少噪聲干擾，提高測量的準確性。如果你的示波器提供了這個選項，可以根據待測信號的頻率范圍和測量要求，選擇合適的帶寬限制值。

　　觸發設置

　　選擇觸發源：觸發是示波器用于穩定顯示波形的一種機制。在觸發設置菜單中，選擇與連接探頭的通道相同的觸發源。例如，如果探頭連接到通道1，則選擇“CH1”作為觸發源。

　　設置觸發類型和觸發條件：根據待測電流信號的特點，選擇合適的觸發類型和觸發條件。常見的觸發類型有邊沿觸發、脈沖觸發等。對于交流電流信號，邊沿觸發通常是一個不錯的選擇。設置觸發條件時，需要指定觸發的邊沿(上升沿或下降沿)以及觸發閾值。觸發閾值應設置在信號幅度的合適位置，以確保示波器能夠準確地捕捉到信號的觸發點。

　　測量和觀察

　　調整水平刻度和偏移：

　　水平刻度(Time/Div)：根據待測電流信號的頻率和周期，調整水平刻度。水平刻度決定了示波器屏幕上水平方向每個格所代表的時間值。如果信號頻率較高，可以選擇較小的時間刻度值;如果信號頻率較低，則選擇較大的時間刻度值。例如，對于一個頻率為1kHz的信號，可以將水平刻度設置為0.1ms/Div，這樣可以在屏幕上顯示出幾個完整的信號周期。

　　水平偏移(Position)：使用水平偏移旋鈕調整信號在屏幕水平方向上的位置。通過調整水平偏移，可以觀察信號的不同部分。

　　觀察和分析波形：完成上述設置后，示波器屏幕上應該能夠顯示出待測交流電流信號的波形。你可以根據波形的形狀、幅度、頻率等特征，對信號進行分析和測量。例如，可以使用示波器的測量功能來測量信號的幅度、頻率、周期等參數。

　　以下是一個簡單的示例，假設你要使用泰克Tektronix A621交流電流探頭測量一個頻率為50Hz、幅度為0.5A的交流電流信號：

　　1. 連接探頭和示波器，確保連接穩固。

　　2. 開啟示波器，選擇通道1作為輸入通道。

　　3. 設置垂直刻度為0.1V/Div(假設探頭的輸出電壓與電流的轉換比例為1V/A)，垂直偏移使信號居中顯示。

　　4. 進入探頭設置菜單，選擇“AC Current Probe”作為探頭類型，設置衰減系數為1x。

　　5. 在觸發設置菜單中，選擇“CH1”作為觸發源，觸發類型為邊沿觸發，觸發邊沿為上升沿，觸發閾值設置為0.2V。

　　6. 設置水平刻度為2ms/Div，水平偏移適當調整，使信號在屏幕上顯示完整。

　　7. 觀察示波器屏幕上顯示的波形，使用測量功能測量信號的幅度、頻率等參數。

　　需要注意的是，具體的設置步驟可能會因示波器的型號和固件版本而有所不同。在實際操作中，你可能需要根據示波器的用戶手冊和實際測量情況進行適當?shù)恼{(diào)整和設置。
