典型差分放大電路與具有恒流源的差分放大電路比較中產生誤差的原因

　　一、典型差分放大電路概述

　　典型差分放大電路由兩個對稱的晶體管(如雙極型晶體管)組成，它們的基極分別輸入差分信號，集電極輸出放大后的差分信號。在典型差分放大電路中，發射極通常是共用的，并且通過一個電阻 RE 連接到電源的負端。

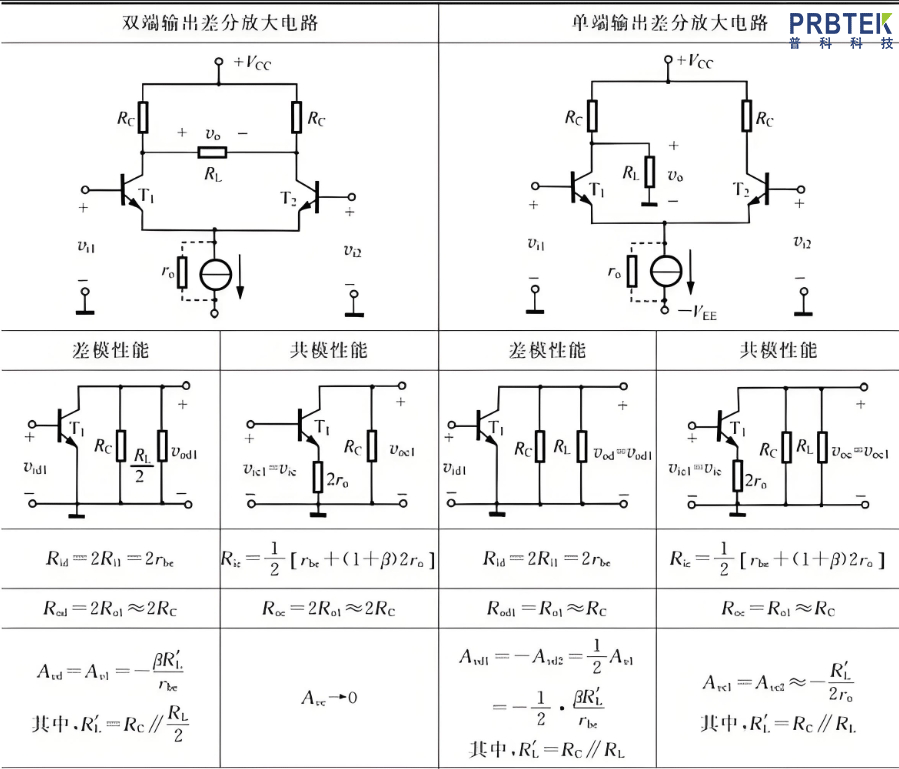

　　二、具有恒流源的差分放大電路概述

　　具有恒流源的差分放大電路與典型差分放大電路的區別在于，其發射極的連接部分采用恒流源來代替普通的電阻 RE。恒流源能夠提供一個相對穩定的電流，不受輸入信號和其他外部因素的影響。

　　三、產生誤差的原因

　　(一)共模抑制比(CMRR)方面

　　1.典型差分放大電路

　　在典型差分放大電路中，由于發射極電阻 RE 的存在，對共模信號有一定的抑制作用。但是，當溫度變化或者電源電壓波動時，RE 兩端的電壓會發生變化。例如，溫度升高時，晶體管的電流會增加，RE 上的電壓降也會增加。這會導致共模信號的抑制能力下降，因?yàn)楣材Ｐ盘?hào)會通過 RE 對輸出產生影響。

　　對于共模輸入信號，RE 的有限值會使共模增益不為零。設共模輸入電壓為 V ic，根據電路分析，共模輸出電壓(這里假設電路參數對稱且忽略晶體管的一些小參數影響)?？梢钥闯觯琑E 越小，共模增益越大，共模抑制比(CMRR = 差分增益/共模增益)就越小。

　　2.具有恒流源的差分放大電路

　　恒流源具有很高的內阻，對于共模信號，恒流源相當于一個極大的電阻。所以，共模信號在恒流源上產生的電壓變化幾乎可以忽略不計，共模增益非常小。例如，理想恒流源的內阻為無窮大，共模信號無法通過恒流源對輸出產生影響，共模抑制比可以達到很高的值。

　　在實際中，恒流源雖然不是理想的無窮大內阻，但相比典型差分放大電路中的 RE，其對共模信號的抑制能力要強很多。因此，在共模抑制比方面，典型差分放大電路相對于具有恒流源的差分放大電路會產生誤差，主要是因?yàn)?RE 對共模信號的抑制效果不如恒流源。

　　(二)增益穩定性方面

　　1.典型差分放大電路

　　典型差分放大電路的差分增益(這里 β 是晶體管的電流放大倍數，rbe 是晶體管的輸入電阻)。當溫度變化時，β， rbe 和 RE 都會發生變化。例如，溫度升高時，β 會增大，rbe 會減小，這都會導致增益發生變化。而且，由于 RE 上的電流受輸入信號和溫度等因素影響，其兩端電壓也不穩定，進一步影響增益的穩定性。

　　2.具有恒流源的差分放大電路

　　對于具有恒流源的差分放大電路，恒流源提供的電流相對穩定。其差分增益 (這里忽略了恒流源內阻的一些微小影響)。由于恒流源的穩定性，增益主要受晶體管參數 β 和 rbe 的影響。雖然 β 和 rbe  也會隨溫度變化，但相比典型差分放大電路，少了 RE相關因素的影響，增益的穩定性更好。所以，典型差分放大電路在增益穩定性方面會產生誤差，是因?yàn)槠湓鲆媸艿礁嗖环€(wěn)定因素的影響，而具有恒流源的差分放大電路中恒流源能提供相對穩定的工作條件。

　　(三)輸入失調方面

　　1.典型差分放大電路

　　在典型差分放大電路中，由于兩個晶體管不可能完全對稱，以及 RE 的存在，會產生輸入失調電壓和輸入失調電流。例如，兩個晶體管的 β 值不完全相同，會導致在相同基極輸入電壓下，集電極電流不同。而且，RE 上的電流分配也會受到晶體管參數差異的影響，進一步加劇輸入失調現象。

　　當沒有輸入信號時，由于這些不對稱因素，輸出端可能會有一個非零的電壓輸出，這就是輸入失調電壓。輸入失調電流是指兩個輸入晶體管基極電流的差值。

　　2.具有恒流源的差分放大電路

　　具有恒流源的差分放大電路中，恒流源可以在一定程度上減少輸入失調現象。恒流源能夠提供更穩定的偏置電流，使得兩個晶體管的工作點更加穩定。雖然不能完全消除晶體管本身不對稱帶來的輸入失調，但相比典型差分放大電路，由于恒流源對偏置電流的穩定作用，輸入失調會減小。所以，典型差分放大電路在輸入失調方面相對于具有恒流源的差分放大電路會產生誤差，是因?yàn)槠淙狈懔髟磳?duì)偏置電流的穩定作用，更容易受到晶體管不對稱性的影響。
