測SPI信號用無源探頭還是有源探頭?

　　一、SPI信號簡介

　　SPI(Serial Peripheral Interface)是一種高速、全雙工、同步的通信總線，廣泛應用于各種集成電路芯片之間的通信，如微控制器與傳感器、存儲器等設備的連接。SPI信號通常包含時鐘信號(SCLK)、主機輸出/從機輸入信號(MOSI)、主機輸入/從機輸出信號(MISO)以及片選信號(CS)等。SPI信號具有較高的頻率，并且信號幅度相對較小，在測量時需要精確的測量設備以確保準確獲取信號的特性。

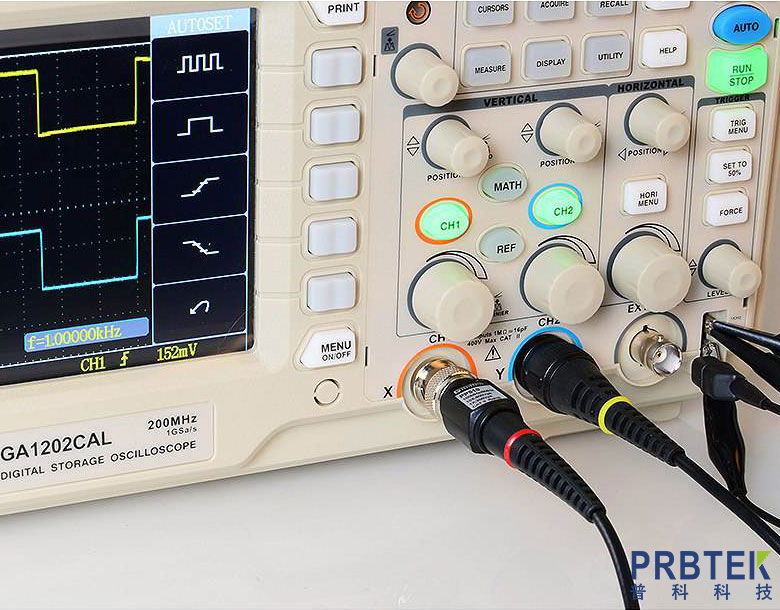

　　二、無源探頭的特點及對SPI信號測量的適用性

　　1.特點

　　結構簡單：無源探頭主要由探頭尖端、補償網絡和連接電纜組成，沒有內部的有源放大元件。

　　成本較低：相對于有源探頭，無源探頭的制作成本較低，價格較為親民。

　　帶寬有限：一般無源探頭的帶寬相對較窄，常見的無源探頭帶寬在幾百兆赫茲以下。例如，典型的10:1無源探頭帶寬可能在200 - 300MHz左右。

　　高輸入阻抗：無源探頭具有較高的輸入阻抗，通常在數兆歐姆到數十兆歐姆之間，可以減少對被測電路的負載影響。

　　2.對SPI信號測量的適用性

　　低頻SPI信號：對于SPI信號頻率較低(例如在幾十兆赫茲以下)的情況，無源探頭可以滿足基本的測量需求。由于SPI信號的電壓幅度一般在幾伏以內，無源探頭能夠準確地測量其電壓電平。

　　負載影響：在被測電路的輸出阻抗較低時，無源探頭的高輸入阻抗不會對SPI信號造成明顯的負載效應，能夠較為準確地反映信號的原始狀態。例如，當測量一個SPI接口連接到輸出驅動能力較強的芯片時，無源探頭可以正常工作。

　　簡單測量場景：如果只是進行SPI信號的基本的存在性檢查、簡單的電壓電平測量或者定性的波形觀察，無源探頭是一種可行的選擇。

　　三、有源探頭的特點及對SPI信號測量的適用性

　　1.特點

　　內部放大：有源探頭內部包含有源放大電路，可以對輸入信號進行放大。這使得有源探頭能夠處理微弱信號，并且具有較高的靈敏度。

　　高帶寬：有源探頭的帶寬通常較高，可以達到數吉赫茲甚至更高。這對于測量高速SPI信號非常有利，能夠準確捕捉信號的高頻成分。

　　低噪聲：由于有源探頭的放大電路經過精心設計，其自身產生的噪聲相對較低，能夠提供更純凈的信號測量結果。

　　輸入電容低：有源探頭的輸入電容通常比無源探頭低很多，這對于測量高速信號時減少信號的衰減和失真非常重要。

　　2.對SPI信號測量的適用性

　　高頻SPI信號：當SPI信號的頻率較高(例如幾百兆赫茲以上)時，有源探頭的高帶寬特性能夠確保準確地捕捉信號的上升沿、下降沿等快速變化的部分。例如，在一些高速SPI - Flash存儲芯片的通信中，時鐘頻率可能達到幾百兆赫茲，有源探頭可以清晰地顯示信號波形，準確測量信號的時序參數。

　　微弱信號測量：如果SPI信號的幅度非常小(例如在幾十毫伏到幾百毫伏之間)，有源探頭的放大功能可以將信號放大到示波器能夠準確測量的范圍，避免信號被示波器的噪聲淹沒。

　　精確的時序測量：由于有源探頭能夠更好地保持信號的完整性，在測量SPI信號的時序關系(如時鐘信號與數據信號之間的相位關系等)時，可以提供更精確的測量結果。

　　四、結論

　　在選擇測量SPI信號的探頭時，需要綜合考慮SPI信號的頻率、幅度以及測量的精度要求等因素。如果SPI信號頻率較低、幅度較大且測量要求相對簡單，無源探頭可以滿足需求并且具有成本優勢;如果SPI信號頻率較高、幅度微弱或者需要進行精確的時序測量等情況，則有源探頭更為合適。在實際的工程應用中，應根據具體的SPI信號測量場景來選擇合適的探頭類型，以確保能夠準確、可靠地獲取SPI信號的相關特性。
