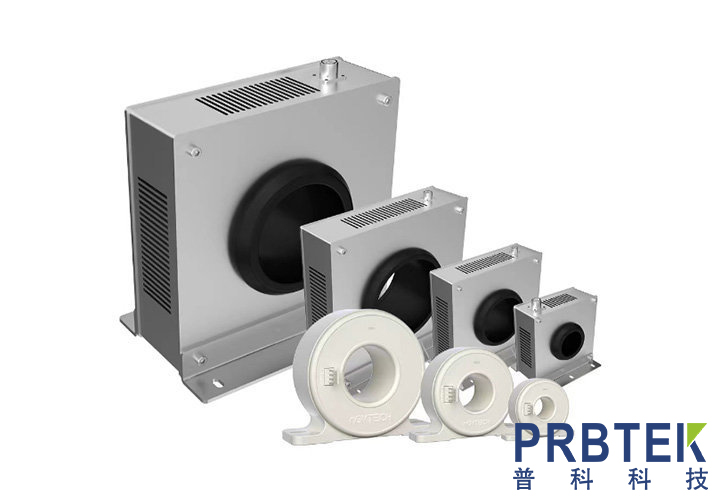

零磁通電流互感器的工作原理及其應用

　　本文詳細介紹了零磁通電流互感器的工作原理、獨特特性以及在電力系統和工業領域中的廣泛應用。通過對其核心技術的深入剖析，探討了零磁通電流互感器在高精度電流測量、電能質量監測等方面的優勢，并對其未來發展趨勢進行了展望。

　　一、引言

　　在現代電力系統和工業自動化領域，電流的準確測量對于系統的安全運行、電能質量監測以及設備的精確控制至關重要。傳統的電流互感器在某些特定應用場景下，可能會受到鐵芯飽和、測量精度受限等問題的影響。零磁通電流互感器作為一種新型的電流測量裝置，以其高精度、寬量程、良好的線性度等優點，逐漸成為電力測量領域的研究熱點和應用新寵。

　　二、零磁通電流互感器的工作原理

　　零磁通電流互感器基于電磁感應定律和反饋控制原理實現對電流的精確測量。其核心部件包括鐵芯、一次繞組、二次繞組以及反饋補償電路。

　　當一次繞組中有被測電流通過時，會在鐵芯中產生磁通。此時，二次繞組會感應出電動勢，并產生相應的二次電流。與傳統電流互感器不同的是，零磁通電流互感器通過反饋補償電路實時監測鐵芯中的磁通變化，并根據磁通的大小和方向產生一個反向的補償電流，注入到二次繞組中。這個補償電流產生的磁通與一次電流產生的磁通大小相等、方向相反，從而使鐵芯中的總磁通始終保持接近于零的狀態，即實現了“零磁通”。

　　根據電磁感應定律，二次繞組中的感應電動勢與鐵芯中的磁通變化率成正比。由于鐵芯中的磁通始終保持在接近零的微小范圍內變化，因此二次繞組中的感應電動勢能夠更準確地反映一次電流的大小和變化情況。通過測量二次繞組中的電流或電壓，再經過適當?shù)膿Q算和處理，就可以得到被測一次電流的精確值。

　　三、零磁通電流互感器的特性

　　(一)高精度測量

　　零磁通電流互感器通過實時的磁通反饋補償機制，有效地消除了鐵芯飽和對測量精度的影響。在寬量程范圍內，都能夠保持較高的測量精度，通常可以達到0.1%甚至更高的精度等級。這使得它在對電流測量精度要求極高的場合，如電力計量、精密儀器儀表等領域具有顯著的優勢。

　　(二)良好的線性度

　　由于鐵芯中的磁通始終被控制在接近零的狀態，零磁通電流互感器的磁化曲線工作在近似線性區域，因此具有良好的線性度。其輸出信號與被測電流之間呈現出非常接近理想的線性關系，這對于需要準確反映電流變化情況的應用，如電力系統的故障診斷、電能質量分析等具有重要意義。

　　(三)寬量程測量能力

　　零磁通電流互感器可以在較大的電流范圍內實現精確測量，從幾安培到數千安培甚至更高。其寬量程特性使得它能夠適應不同規模和類型的電力系統以及工業負載的測量需求，無需頻繁更換測量設備，提高了測量的靈活性和通用性。

　　(四)抗干擾能力強

　　在實際的電力系統和工業環境中，存在著各種電磁干擾和噪聲。零磁通電流互感器采用了先進的電磁屏蔽和抗干擾技術，能夠有效地抑制外部干擾對測量結果的影響。同時，其零磁通工作模式本身也使得它對內部干擾具有較強的免疫力，從而保證了測量的穩定性和可靠性。

　　四、零磁通電流互感器的應用

　　(一)電力系統中的應用

　　1.電能計量

　　在電力貿易結算和電能質量管理中，準確的電能計量至關重要。零磁通電流互感器憑借其高精度和良好的線性度，能夠為電能計量提供可靠的電流測量信號，確保電能計量的準確性和公正性。

　　2.繼電保護

　　電力系統的繼電保護裝置需要實時監測線路中的電流變化，以便在發生故障時迅速準確地判斷故障位置并采取保護措施。零磁通電流互感器能夠精確地測量故障電流的大小和相位，為繼電保護裝置提供準確的動作依據，提高繼電保護的靈敏度和可靠性。

　　3.電力系統監測與分析

　　通過對電力系統中各個節點的電流進行實時監測和分析，可以及時發現系統中的異常情況，如過載、短路、諧波污染等。零磁通電流互感器能夠提供高精度的電流測量數據，為電力系統的狀態監測、故障診斷和電能質量分析提供有力支持。

　　(二)工業領域中的應用

　　1.電機控制與保護

　　在工業生產中，電機是廣泛應用的動力設備。零磁通電流互感器可以精確測量電機的電流，實現對電機的過載保護、短路保護以及精確的速度和轉矩控制。通過實時監測電機電流的變化情況，還可以及時發現電機的故障隱患，提高電機的運行效率和使用壽命。

　　2.工業自動化生產線

　　在自動化生產線中，需要對各種電氣設備的電流進行精確測量和控制，以確保生產線的穩定運行和產品質量。零磁通電流互感器能夠滿足工業自動化生產線對電流測量精度和實時性的要求，為生產線的自動化控制和監測提供準確的數據支持。

　　五、零磁通電流互感器的發展趨勢

　　(一)智能化與數字化

　　隨著電力系統和工業自動化的不斷發展，對電流測量設備的智能化和數字化要求越來越高。未來，零磁通電流互感器將更加注重與智能電網、物聯網等技術的融合，實現測量數據的實時采集、傳輸、處理和分析。通過內置智能芯片和通信模塊，零磁通電流互感器能夠?qū)崿F(xiàn)遠程監測、故障診斷、自動校準等功能，為電力系統和工業生產的智能化管理提供有力支持。

　　(二)小型化與集成化

　　在滿足高精度測量要求的前提下，零磁通電流互感器的小型化和集成化將是未來的發展方向之一。通過采用先進的材料和制造工藝，優化互感器的結構設計，可以減小互感器的體積和重量，提高其集成度和便攜性。這將使得零磁通電流互感器在一些對空間和安裝條件要求較高的場合得到更廣泛的應用，如智能電表、分布式能源系統等。

　　(三)高頻測量技術的發展

　　隨著電力電子技術的快速發展，電力系統中高頻電流的應用越來越廣泛，如高頻開關電源、電動汽車充電樁等。未來，零磁通電流互感器需要不斷提高其對高頻電流的測量能力，拓展其頻率響應范圍，以滿足新型電力設備和應用場景對高頻電流測量的需求。

　　六、結論

　　零磁通電流互感器作為一種新型的電流測量裝置，以其高精度、良好的線性度、寬量程和抗干擾能力強等優點，在電力系統和工業領域中具有廣闊的應用前景。隨著智能化、數字化、小型化和高頻測量技術的不斷發展，零磁通電流互感器將不斷完善和創新，為電力系統的安全、高效運行以及工業生產的自動化和智能化提供更加可靠和精確的電流測量解決方案。
