電源轉換設備的 4 個關鍵測試階段

　　雖然功率轉換設備的設計和生產過程中所需的電氣測試類型與前幾代設備所需的電氣測試類型類似，但采用碳化硅 (SiC) 或氮化鎵 (GaN) 等寬帶隙材料需要更加嚴格和嚴格的測試。新的測試策略。

　　臺架測試?yán)^續在電源轉換設備開發的每個階段發揮重要作用，以表征、驗證、基準測試和記錄效率和其他特性。首先測試材料以確定其是否適合使用，然后在制造 SiC 或 GaN 晶圓后進行額外測試。在晶圓上制造器件或電路后進行測試，然后進行封裝部件測試。對組裝好的電路進行進一步的測試，最后在電源轉換設備下線時對其進行測試。

　　這四個測試階段中的每一個對于整個項目都有各自的重要性，并且每個階段都必須在工作流程/價值流的特定點進行。例如，在將 MOSFET 安裝到電路板上之前，必須對作為獨立組件的 MOSFET 進行擊穿電壓測試。同樣，開關能量必須在 MOSFET 安裝在電路板上之后進行測量，因?yàn)樵撃芰咳Q于與整個電路相關的因素，而開關頻率則取決于柵極驅動器。

　　泰克提供了一套全面的測試設備，使設計和測試工程師能夠建立足夠強大的測試臺來滿足他們最嚴格的要求。該設備還為新興需求奠定了基礎，隨著電源轉換設備變得更加復雜、監管環境變得更加嚴格以及測試協議變得更具挑戰性，這些需求將成為最前沿的需求。

　　以下是四個測試階段：

　　材料級測試

　　在預組裝階段，必須對寬帶隙材料本身進行測試，然后在晶圓階段進行測試，以確定其行為規范。寬帶隙半導體材料研究和測試通常涉及確定樣品的電阻率和霍爾遷移率。測量這些參數的主要技術是：

　　范德堡法

　　霍爾效應測量

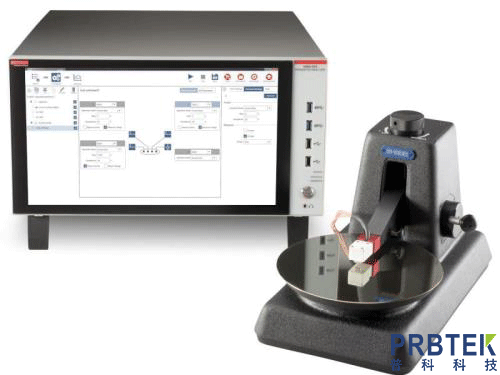

　　所有這些測量都可以使用參數分析儀進行。Keithley 4200A-SCS 參數分析儀包含 的模塊允許研究人員自動執行范德堡電阻率和霍爾效應測量，從而節省寶貴的研究時間，并且無需購買單獨的系統來執行這些測試。

　　組件級測試

　　下一階段的測試針對在晶圓上制造或作為獨立組件制造的組件/設備。執行器件 IV 表征以將仿真數據與實際測量數據進行比較。制造后組件測試在設備設計者創建數據表和質量控制中發揮著不可或缺的作用。最終客戶還廣泛使用它來根據其規格驗證組件。

　　IV 表征測量可以使用 4200A-SCS 或 Keithley 系列高功率源測量單元 (SMU) 進行。此外，4200A-SCS 支持 CV 測量。將 4200A-CVIV 多功能開關添加到 4200A-SCS 后，您將獲得以下優勢：

　　無需重新連接任何電纜：減少用戶錯誤并允許自動測試。

　　允許直接測量電路級電容。

　　在每個端子處使用偏置 T 形接頭無需外部電容器或短路。

　　對被測設備 (DUT) 進行全面 CV 補償。

　　電路級測試

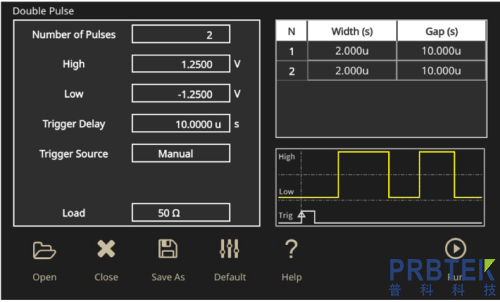

　　如上所述，MOSFET 的開關特性在安裝到電路中后必須進行測試和表征，通常通過使用任意函數發生器 (AFG)進行雙脈沖測試 來創建如圖所示的脈沖測試波形。該測試測量的參數包括開啟和關閉特性以及熱行為。組件制造商通常會創建供內部開發使用的演示板，并在其上安裝 MOSFET 以進行電路級測試(包括雙脈沖測試)。

　　要了解有關雙脈沖測試的更多信息，我們鼓勵您觀看視頻使用 AFG31000 進行雙脈沖測試。該視頻展示了如何使用 Tektronix AFG31000 任意函數發生器上的內置軟件設置和運行雙脈沖測試。現在您無需花時間在 PC 或微控制器上創建波形。相反，您可以在 AFG31000 上在一分鐘內設置雙脈沖測試。

　　系統級測試

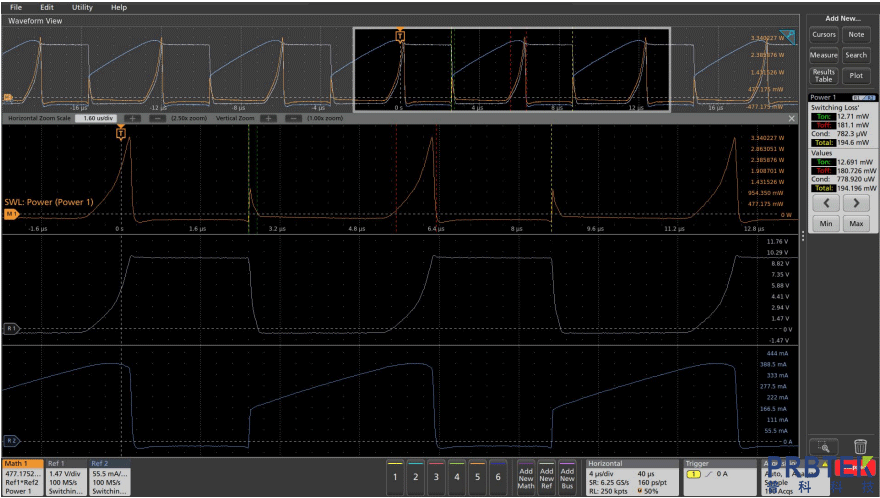

　　完全組裝的電源模塊需要使用各種儀器(包括示波器、電源、隔離探頭和電源分析軟件)進行測試，特別是其運行效率，如下圖所示。這些儀器及其提供的測量在滿足監管準則以及獲得能源之星合規性等認證資格方面發揮著關鍵作用。

　　源測量單元儀器、電容電壓?jiǎn)卧?任意函數發生器、 示波器、 探頭和 軟件工具 等測試工具的創新 使設計工程師能夠在生命周期的各個階段致力于開發能夠經濟有效地滿足嚴格要求的電源轉換設備。設計要求。
