基于泰克P6015A高壓探頭的開關電源測試技術

在設計或調試開關電源的過程中，準確測量功率器件和高電位節點的電壓波形是評估產品性能、可靠性及安全性的關鍵。以泰克P6015A的高壓無源探頭為例，憑借40kV DC/20kV AC RMS的超高額定電壓，成為進行此類高壓測量的常用工具。本文將介紹如何采用P6015A進行開關電源測試。

一、測試需求與探頭選型依據

開關電源的功率變換環節普遍存在千伏級電壓。測量對象包括：

開關器件電壓應力：MOSFET/IGBT的漏源電壓(Vds)/集射電壓(Vce)

直流母線電壓：電容兩端的高壓直流及紋波

這些測量點的電壓峰值遠超普通探頭范圍，但又蘊含關鍵的性能與故障的重要信息。P6015A可以提供1000:1的衰減比，將數千伏高壓衰減至示波器的安全輸入范圍，75MHz帶寬足以捕捉開關頻率數百kHz以下的波形細節，750MΩ高輸入阻抗可以降低干擾信號對待測電路的影響，是此類應用的合適選擇。

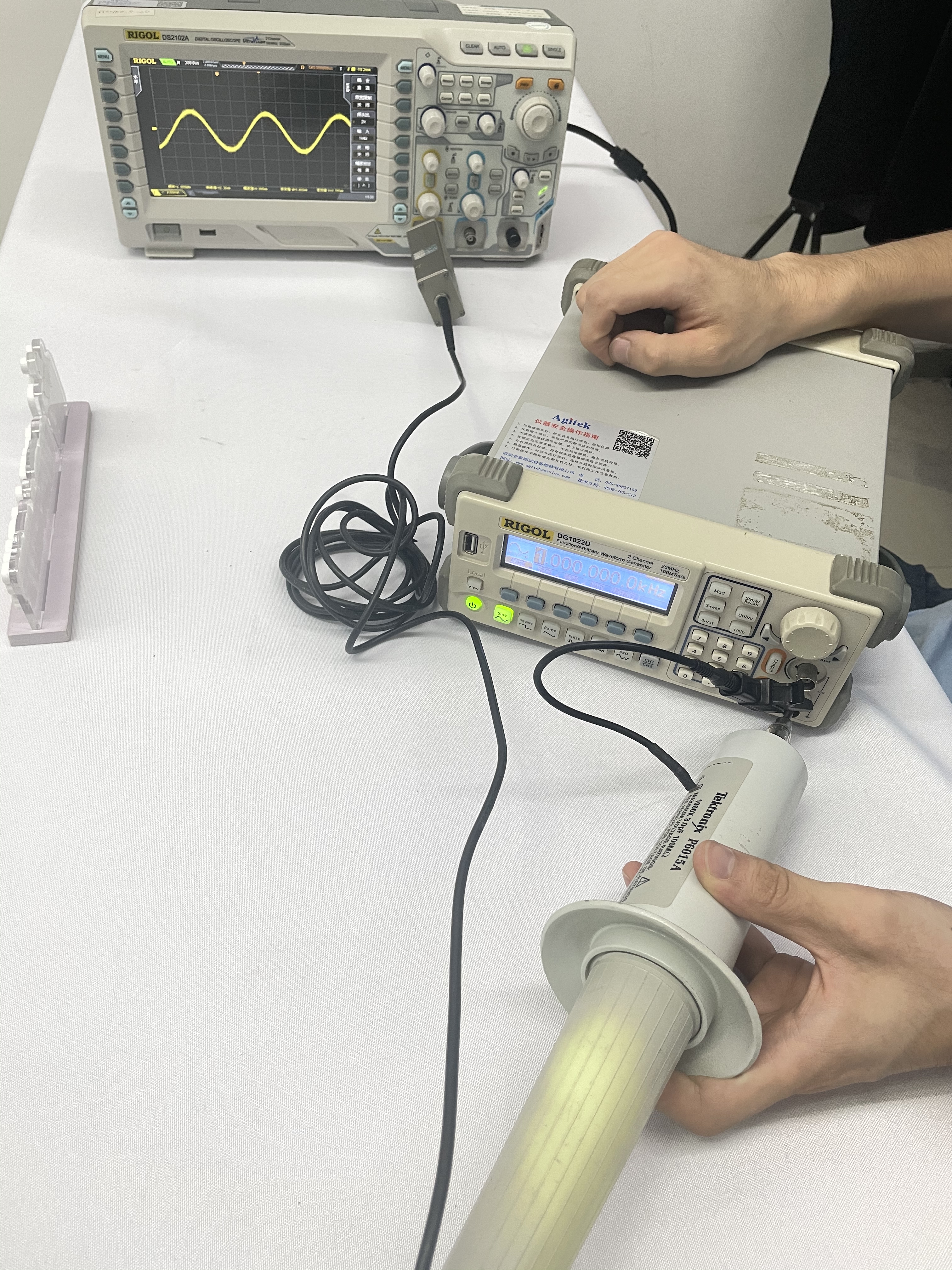

二、測試系統構成與連接

核心設備：

1.泰克P6015A高壓探頭：主測量單元。

2.示波器：帶寬≥100MHz，需支持50Ω輸入阻抗及高壓探頭設置。

3.高壓差分探頭（可選）：用于浮地測量或同時測量電流（配合電流探頭）。

4.高壓隔離電源與負載：為被測設備提供能源并消耗功率。

安全連接步驟（至關重要）：

1.完全斷開被測設備電源。

2.先連接P6015A的接地線（重型鱷魚夾）至可靠的接地參考點（如母線電容負極）。

3.后連接探頭尖端至高壓測試點（如開關管漏極）。

4.檢查所有連接牢固無誤后，方可上電測試。

5.嚴禁在帶電狀態下插拔探頭或更改連接！

三、關鍵測試項目與流程

1. 開關器件電壓應力測試

目的：評估功率管在開關過程中的電壓尖峰、振鈴及關斷耐壓，驗證緩沖電路有效性并預防器件過壓失效。

方法：將P6015A直接并聯于開關管兩端（Drain至Source）。設置示波器通道衰減比為1000:1，觸發模式為邊沿觸發。捕獲開關瞬態波形，重點關注：

最大關斷電壓尖峰：是否超出器件額定耐壓的80%（需留足裕量）。

振鈴頻率與幅度：反映電路寄生參數，評估EMI風險。

電壓上升/下降時間：關聯開關損耗計算。

2. 直流母線電壓質量測試

目的：分析輸入電源的穩定性及電容濾波效果，檢測是否存在異常振蕩或過大紋波。

方法：將P6015A并聯于正負直流母線之間。示波器采用AC耦合觀察紋波，或DC耦合觀察總電壓。需注意：

紋波電壓：反映了電容的ESR及負載電流的波動。

電壓跌落：大負載瞬態時母線的電壓跌落幅度。

四、數據分析與典型故障診斷

通過P6015A捕獲的波形是診斷問題的直接證據：

電壓尖峰過高：通常表明布局寄生電感過大或緩沖電路（Snubber）參數不當。

異常振鈴：提示功率回路存在阻抗失配，可能源于器件參數不匹配或PCB布局不佳。

母線電壓塌陷：可能是前級供電不足或?yàn)V波電容容量/ESR不合適。

五、安全注意事項總結

1.個人防護：操作必須佩戴高壓絕緣手套，站立于絕緣墊上，遵循"單手操作"原則。

2.設備狀態確認：每次使用前仔細檢查探頭、電纜及連接器有無破損。

3.規范連接順序：嚴格遵守"先接地，后接高壓；先斷電，后拆線"的原則。

4.正確設置示波器：務必確認通道設置為1000:1衰減，防止讀數錯誤導致誤判。

5.環境管理：保持工作區域整潔、干燥、無雜物，防止高壓電弧或短路。

高壓?jiǎn)味颂筋^為開關電源的測試提供了一個安全、可靠的解決方案。它使工程師能夠直接觀察功率級的真實高壓波形，為優化效率、提升可靠性和確保安全性提供了不可或缺的數據支持。
