高壓探頭可以測負極性電壓嗎？

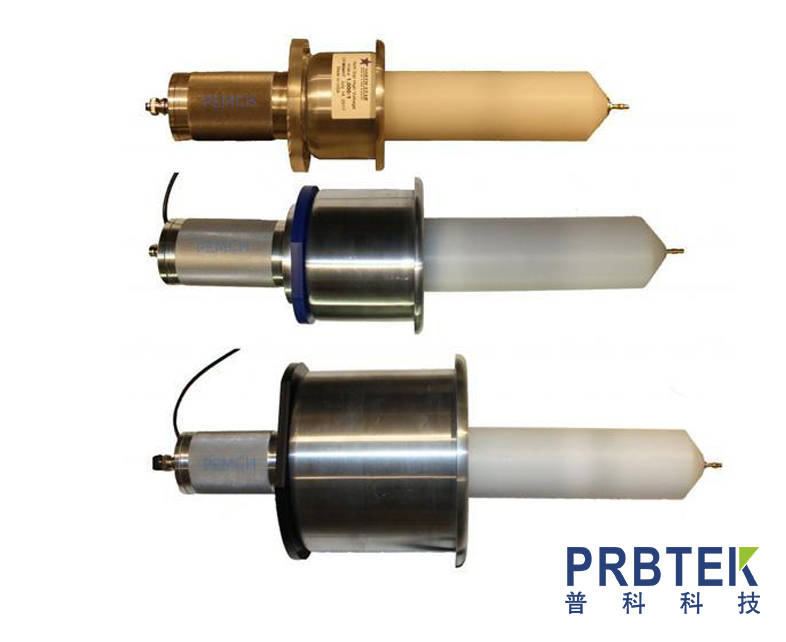

一、核心結論：部分高壓探頭可測負極性電壓，關鍵看類型與設計

高壓探頭能否測量負極性電壓，并非絕對答案，核心取決于探頭的結構設計與技術參數：

單端高壓探頭：多數通用型單端探頭（如 100:1 衰減比）支持負極性電壓測量，其本質是通過電阻分壓器將高壓信號衰減至示波器可承受范圍，電壓極性僅影響信號相位，不改變測量可行性。但需注意，部分早期模擬式探頭（如 Pintek HVP-40M）明確標注 “僅適用于正極性直流測量”，這類探頭嚴禁用于負極性電壓測試。

差分高壓探頭：天生支持正負雙極性電壓測量，其 “差模采集” 架構可直接捕捉兩點間的電壓差值，無論參考點電位高低，均能準確還原負極性信號（如泰克 TDP0500 支持 ±42V 差分輸入）。

關鍵判斷依據：查看探頭說明書中的 “輸入電壓范圍” 標注，若明確寫明 “±X kV” 或 “支持負極性測量”，則可安全使用；若僅標注 “0~X kV” 且無極性說明，需謹慎操作并提前校準。

二、測量原理：極性不影響衰減機制，僅需關注參考基準

高壓探頭的核心功能是電壓衰減與信號隔離，其測量原理與電壓極性無關：

單端探頭的負極性測量邏輯：單端探頭以 “參考地” 為基準，當測量點電位低于參考地時，示波器顯示為負極性數值。例如，測量 - 500V 電壓時，探頭通過 100:1 衰減比將信號轉換為 - 5V，示波器需開啟 “負極性顯示” 功能以直觀呈現。

差分探頭的極性適配優勢：無需依賴公共地，直接測量兩個測試點的電位差。若測點 A 電位為 - 800V、測點 B 為 0V，差分探頭可直接輸出 - 800V 的真實信號，且不受共模干擾影響（共模抑制比 CMRR≥60dB）。

注意事項：無論哪種探頭，測量前需確保 “極性設置與實際信號匹配”—— 單端探頭需將接地夾接正確參考地，差分探頭需區分 “+”“-” 輸入端（紅色接高電位，黑色接低電位），避免因極性接反而導致數據失真。

三、實操規范：三步實現負極性電壓精準測量

1. 測量前準備：確認設備與環境

設備核查：選擇標注 “支持負極性” 的探頭，用兆歐表檢測絕緣電阻（使用中探頭不低于 1GΩ），確保接地線完好（接地電阻＜4Ω）；

示波器設置：將輸入阻抗設為 1MΩ（與探頭匹配），開啟 “負極性顯示” 功能，關閉 “自動極性翻轉”，避免儀器誤修正信號極性；

環境要求：濕度控制在 80% 以下，鋪設≥10kV 絕緣膠墊，移除無關金屬物品，防止放電風險。

2. 連接與校準：遵循 “接地優先” 原則

單端探頭連接：先將接地夾可靠接參考地（接地回路電阻＜0.1Ω），再將探頭探針接測試點，接地線長度控制在 5cm 以內（高頻測量用專用接地彈簧）；

差分探頭連接：直接將 “+”“-” 輸入端接測試點兩端，無需額外接地，避免形成地回路干擾；

校準流程：將探頭輸入端短路，調節偏移電位器使輸出為零；用標準負極性信號源（如 - 1kV 直流信號）校準，確保幅度誤差＜3%。

3. 數據讀取與誤差控制

代數運算原則：測量多個串聯負載的總電壓時，需保留電壓正負號進行代數相加。例如，測點 A 對地 - 500V、測點 B 對地 1500V，總電壓應為 - 500+1500=1000V，而非直接疊加絕對值；

噪聲抑制：開啟示波器 20MHz 帶寬限制與高分辨率采集模式，平均次數設為 16-64 次，減少高頻干擾對負極性弱信號的影響。

四、安全紅線：這 4 點絕對不能忽視

個人防護：必須佩戴 Class 0 級以上絕緣手套（耐壓≥1000V AC）、阻燃防護服與護目鏡，嚴禁徒手接觸金屬測試端；

參考地一致性：多探頭測量時，所有接地夾必須接同一公共點，避免地電位差形成回路，燒毀示波器輸入模塊；

耐壓上限：負極性電壓的絕對值不得超過探頭額定耐壓（如 1000:1 探頭額定耐壓 6kV，則 - 6kV 為測量極限），超量程可能導致絕緣擊穿；

禁止場景：無公共地的獨立高壓系統、強共模干擾環境，嚴禁用單端探頭測量負極性電壓，需改用差分探頭或隔離測量方案。

五、常見誤區與解決方案
