差分信號正負接反有影響嗎？

差分信號正負（如 ±、P/N、+/-）接反有明確影響，但影響程度和是否可恢復，取決于信號類型、傳輸協議及應用場景，核心結論先明確：多數場景下接反會導致功能異常，部分場景可通過軟件 / 硬件修正，少數場景無實質影響。

一、核心影響：為什么接反會出問題？

差分信號的本質是通過 “正端（P）” 和 “負端（N）” 的電壓差（Vdiff = VP - VN）傳輸信息，接收端判斷信號邏輯（0/1）、相位或幅度時，依賴于這個 “差值的極性” 和 “變化規律”。接反后，電壓差變?yōu)?Vdiff' = VN - VP = -Vdiff，相當于信號 “極性反轉”，直接破壞接收端的判斷依據，具體影響分場景說明：

二、分場景詳細分析：影響程度 + 是否可修復

1. 數字差分信號（最常見，如 USB、CAN、RS485、Ethernet、LVDS）

這類信號通過 “差分電平跳變” 傳遞邏輯（如 CAN 的顯性 / 隱性電平、LVDS 的高低電平），接反后影響最直接：

典型影響：

通信完全中斷（無響應、丟包、誤碼率 100%）；

設備無法識別（如 USB 設備插反差分線后無法枚舉）；

邏輯錯亂（如 CAN 總線接反后，發送的 “1” 被接收為 “0”，導致指令錯誤）。

是否可修復：

硬件層面：交換 P/N 線即可恢復（最根本解決方式）；

軟件層面：僅部分協議支持 “極性反轉配置”（如部分 MCU 的 UART+RS485 模塊、部分 Ethernet PHY），需通過寄存器設置讓接收端 “反向解析”，但兼容性有限（非所有芯片支持）。

例外情況：部分簡單差分傳輸（如自定義的差分 UART），若僅傳遞 “有無跳變” 而非 “跳變方向”，且接收端無極性校驗，可能偶爾通信，但誤碼率極高，無實際使用價值。

2. 模擬差分信號（如音頻、傳感器差分輸出、差分 ADC 輸入）

模擬信號的 “極性” 直接對應物理意義（如聲音的相位、傳感器的正負位移），接反影響體現在 “信號意義反轉”：

典型影響：

音頻信號：左右聲道相位相反（立體聲錯亂）、聲音 “中空感”（相位抵消），或單聲道聲音反向（如人聲聽起來像 “倒放”）；

傳感器信號（如應變片、熱電偶差分輸出）：測量值正負反轉（如實際位移 + 5mm，顯示 - 5mm）、零點偏移，或信號幅度衰減（若接收端有共模抑制比 CMRR 依賴極性）；

差分 ADC：采樣結果正負反轉（若 ADC 無 “輸入極性選擇” 功能）。

是否可修復：

硬件層面：交換 P/N 線（最直接，無失真）；

軟件層面：對采樣值取反（如傳感器信號）、音頻相位反轉（可通過軟件修正，但需確認無其他失真）。

3. 高速差分信號（如 PCIe、DDR、HDMI 2.1）

這類信號對 “極性一致性” 和 “時序同步” 要求極高，接反后影響更嚴重：

典型影響：

信號完整性完全破壞（眼圖閉合、抖動超標）；

鏈路無法協商（如 PCIe 鏈路無法建立、DDR 內存無法初始化）；

硬件損壞風險（部分高速芯片對差分信號極性錯誤敏感，可能因信號反射導致端口損壞）。

是否可修復：僅能通過硬件交換 P/N 線，軟件無修正空間（高速協議的物理層設計依賴固定極性，無配置接口）。

4. 特殊場景：無極性要求的差分信號（極少）

部分差分傳輸僅關注 “信號幅度差” 而非 “極性”（如某些模擬量采集，僅需測量 “變化大小”，無需正負方向），接反后：

影響：信號正負反轉，但幅度不變（如測量溫度變化量，接反后顯示 “-ΔT”，但絕對值正確）；

處理：若無需正負方向，可忽略接反（或軟件取反）；若需方向，必須交換線路。

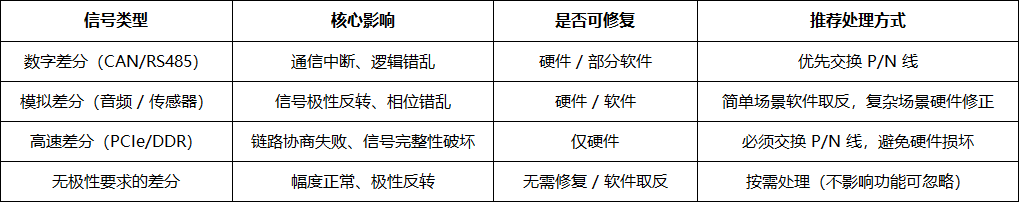

三、總結：接反影響的核心規律

四、實操建議

布線 / 接線時：嚴格按照規范區分 P/N 線（如線纜上的 “+/-” 標識、芯片 datasheet 中的引腳定義），避免接反；

出現問題時：優先排查差分極性（用示波器測量 P/N 線的電壓差極性，對比正常設備）；

軟件修正限制：僅適用于 “低速、非高速協議”，高速信號和多數數字協議必須硬件修正，軟件無法彌補信號完整性損失。

總之，差分信號正負接反絕非 “無影響”，多數場景下會導致功能異常，僅少數簡單場景可通過軟件修正，布線和接線階段嚴格核對極性是避免問題的關鍵。
