差分信號接地:從原理到實踐的抗干擾密鑰

一、認知前提：差分信號的抗干擾本質與接地悖論

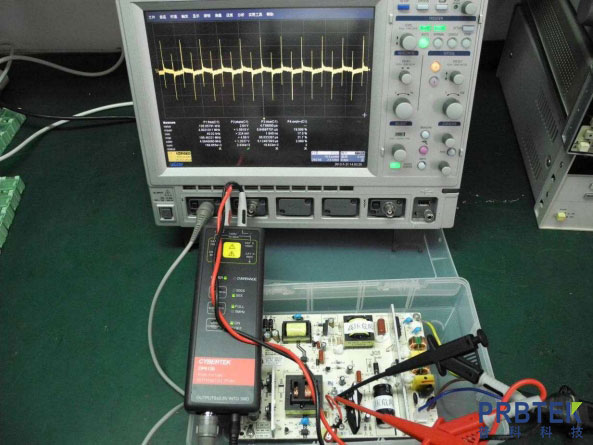

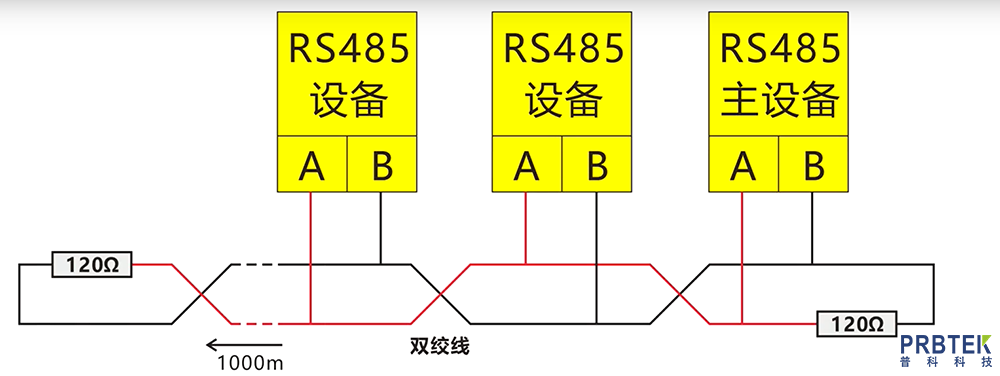

差分信號通過一對極性相反、幅值相等的對稱信號（如 RS485 的 A/B 線）傳輸信息，接收端僅響應兩線間的電壓差值，對同時作用于兩線的共模干擾天然免疫。這種特性讓許多工程師產生 “差分傳輸無需接地” 的誤解，但實際應用中，接地缺失往往成為通信故障的根源。

核心矛盾在于地電位差與共模電壓超限：分布式系統中，不同設備的本地地因大地阻抗、漏電流等因素存在幾伏甚至十幾伏的電位差。若未通過地線連接統一參考點，該電位差會直接轉化為共模電壓施加在收發器上。當共模電壓超出典型 RS485 芯片的 - 7V~+12V 耐受范圍時，不僅會導致信號畸變、誤碼率飆升，更可能擊穿器件。某污水處理廠的案例顯示，800 米間距的設備間地電位差達 6.8V AC，直接造成通信丟包，最終通過接地優化解決。

二、接地的三重核心價值：不止于 “接大地”

1. 鉗位共模電壓，切斷干擾路徑

地線為共模電流提供低阻抗泄放通道，將不同設備的地電位強制拉平。例如 RS485 的三線制設計中，GND 線直接連接各節點信號地，使共模干擾被短路至地，避免其疊加在差分信號上。沒有這條路徑時，共模電流會以輻射形式返回源端，反而增加電磁輻射（EMI）風險。

2. 保障信號完整性，穩定參考基準

差分信號的差值判斷依賴穩定的地參考。在高速傳輸場景中，若參考地存在波動，接收器可能誤判邏輯狀態。某工廠變頻器聯網系統因多點接地形成地環路，導致通信超時，斷開從站地線并統一參考點后恢復正常，印證了接地對參考基準的重要性。

3. 協同屏蔽層，強化抗干擾能力

屏蔽雙絞線（STP）的屏蔽層需通過接地發揮作用：未接地的屏蔽層會成為 “天線” 拾取空間干擾，而正確接地可將耦合的噪聲導入大地。鋁箔屏蔽層需配合排水線實現低阻抗接地，銅網屏蔽層則增強低頻磁場防護，二者結合需與信號地策略協同設計。

三、落地策略：選對方法比 “多接地” 更重要

1. 接地方式的取舍：頻率與場景決定方案

不同接地方式的適用性由系統工作頻率和干擾環境決定，盲目選擇易適得其反：

工業 RS485 系統多工作在百 kHz 以下，單點接地是最優選擇：僅在主控端將信號地與大地連接，其余從站浮地或通過隔離模塊連接，徹底切斷地環路。對于 1MHz~10MHz 的中頻場景，可采用 “信號地單點接地 + 屏蔽層多點接地” 的混合策略。

2. 特殊場景的進階方案

跨平面?zhèn)鬏攦?yōu)化：高速差分信號跨接 PCB 分割平面時，需通過接地過孔陣列（間距≤1mm）或去耦電容構建 “回流橋”，避免回流路徑中斷引發 EMI 和時序抖動。例如信號從 VCC 平面跨至 GND 平面時，在跨越點附近放置 10nF 高頻電容，為回流電流提供低阻抗通道。

強干擾環境隔離：在雷擊風險高或地電位差極大的場景，需結合電氣隔離技術。采用光耦或磁耦隔離收發器，切斷信號地與電源地的直接連接，配合隔離電源可將共模電壓抑制能力提升至千伏級。

屏蔽層接地規范：單端接地（僅主控端接地）適用于低頻干擾，避免兩端接地形成地環路；高頻場景可采用兩端接地，但需確保兩地電位差極小，且屏蔽層電阻≤5Ω。

四、常見誤區與避坑指南

誤區：“多點接地更可靠”

工業現場中，各設備本地地電位差異大，多點接地會形成閉合地環，工頻干擾電流在環內流動產生噪聲。某生產線 10 臺變頻器因多點接地導致通信超時，改為單點接地后故障消除。

誤區：“浮地可替代接地”

浮地雖能切斷地環路，但設備外殼若未接地，靜電積累可能擊穿芯片；且浮地系統的共模抑制能力隨時間衰減，長期運行仍需配合隔離器件。

誤區：“地線隨便接，通就行”

地線需采用低阻抗導線（如截面積≥1.5mm2 的銅纜），長度控制在 3 米以內，避免繞線增加感抗。某項目因地線過長（10 米）導致共模電壓抑制失效，縮短地線后誤碼率從 10?3 降至 10??。

五、總結：接地是系統級的抗干擾工程

差分信號的接地絕非簡單的 “導線連大地”，而是結合信號頻率、拓?fù)浣Y(jié)構、干擾環境的綜合設計。其核心邏輯可概括為：低頻系統靠單點接地切斷環路，高頻系統靠低阻抗路徑泄放噪聲，強干擾環境靠隔離技術突破耐受極限。從 RS485 的三線制布線到高速 PCB 的回流橋設計，接地始終是平衡信號完整性與電磁兼容性的關鍵支點，唯有精準匹配場景需求，才能發揮差分傳輸?shù)目垢蓴_優勢。
