泰克電流探頭放大器TCPA400自校準的具體操作步驟

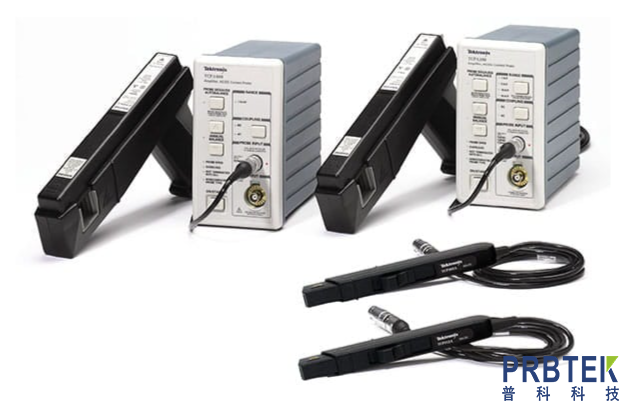

泰克 TCPA400 屬于電流探頭放大器，常搭配 TCP300 系列探頭使用，其自校準核心是完成消磁與平衡調節，以此消除寄生磁場和零點偏移，保障測量精度，具體操作步驟如下：

1，前期準備

（1）.先將 TCPA400 放大器、配套電流探頭（如 TCP312、TCP305 等）以及示波器（如 TDS3000 及以上型號）連接好。把探頭插入放大器并鎖緊，再通過線纜將放大器與示波器對應通道相連，同時確保放大器耦合模式設為 DC 檔。

（2）.接通所有設備電源，預熱 20 分鐘以上，這能讓設備工作狀態穩定，避免因器件溫度不穩定導致校準誤差。

2，空載閉鎖探頭

讓探頭保持空載狀態，不鉗住任何被測導線，隨后將探頭滑塊推到底，直至顯示 “CLOSED”，確保鉗口完全閉鎖，這是保證消磁和校零準確性的基礎。

3，執行消磁操作

找到 TCPA400 放大器上的 “DEGAUSS（消磁）” 按鍵并按下。消磁過程會清除探頭鐵心內的寄生磁場，若消磁時間超過 10 秒，需再次確認探頭未接觸帶電電路，斷開異常連接后重試。

4，示波器參數設置

在示波器上把當前連接的通道刻度單位設為安培 / 格，接著將刻度調到最小檔位，比如 1mA / 格或 10mA / 格，這樣能更清晰地觀察波形軌跡，便于后續零點校準。

5，零點平衡調節

觀察示波器上的波形軌跡線，若軌跡線未與零點重合，調節放大器或示波器對應的平衡旋鈕，直至波形軌跡精準對齊零點。完成后，放大器上的 Autobalance 指示燈會變?yōu)榫G色，表明零點平衡調節到位。

6，驗證校準效果（可選）

若需進一步確認精度，可連接標準電流源。用探頭鉗住標準電流源的輸出導線，輸入已知大小的直流或交流電流信號，對比示波器顯示的測量值與標準電流值。若誤差在允許范圍內，說明自校準有效；若誤差過大，可重新重復上述消磁與平衡步驟。

另外要注意，每次設備過載、探頭暴露在強磁場后，或發現空載直流偏置非零時，都需重新執行上述自校準步驟。若校準后仍存在明顯誤差，建議檢查探頭與放大器連接是否松動，或聯系售后排查設備故障。
