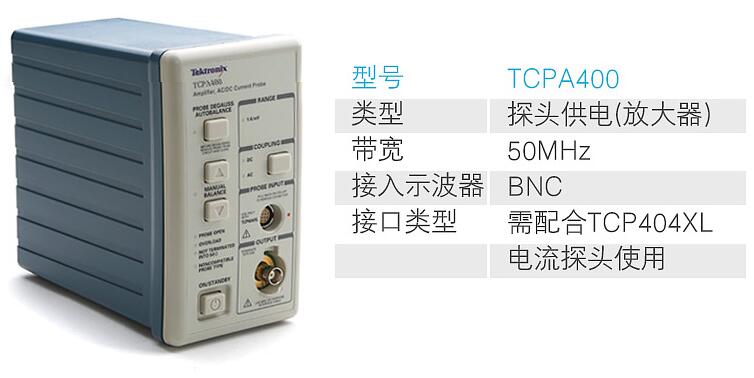

泰克/TEKTRONIX電流探頭供電放大器TCPA400

電流探頭TCPA400主要參數：

TCP300 和 TCP400 系列 AC/DC 電流測量系列是滿足當今電流測量需要的非常先進的電流測量系統。當通過 TEKPROBE Level II、TekConnect（使用 TCA-BNC）或 TekVPI（使用 TPA-BNC）接口連接泰克示波器時，電流測量和計算變得輕松簡單。

主要性能指標

AC/DC 測量功能

DC - 100 MHz，電流探頭放大器 (TCPA300) 使用：DC - 100 MHz，30 A DC (TCP312A)

DC - 50 MHz，50 A DC (TCP305A)

DC - 15 MHz，150 A DC (TCP303)

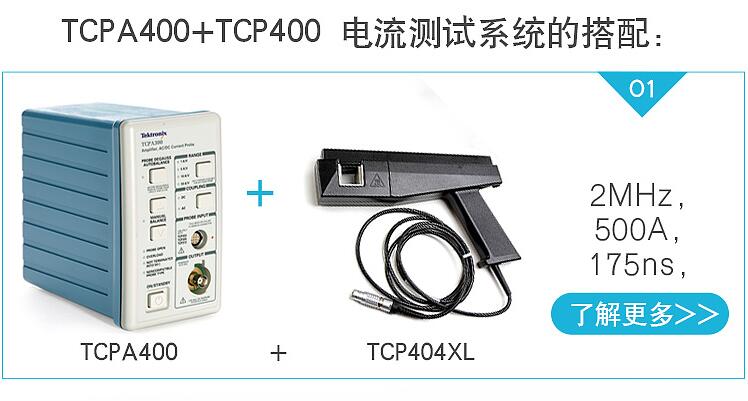

DC - 50 MHz，電流探頭放大器 (TCPA400) 使用：DC - 2 MHz，750 A DC 1 (TCP404XL)（500 A DC 連續電流）

1降額與占空比有關

主要特點

自動定標和確定單位1 - 示波器屏幕的幅度和電流讀數通過消除手動計算，減少了測量誤差

AC/DC 輸入耦合

插入阻抗低，降低了被測器件的負荷

分裂鐵心結構，電路連接簡便

狀態指示器提供虛擬工作狀態和潛在錯誤條件通知 — 消磁、探頭張度、超載、不端接 50 ?、不兼容的探頭類型

降低了直流漂移和噪聲，從而改進低電平電流測量

第三方安全認證

1需要 TDS TEKSCOPE 示波器或帶有 TCA-BNC 適配器的 TekConnect 示波器

應用

電信、數據通信、計算機和半導體電力電子環保行業設計師、安裝人員和維修人員的發展和分析解決方案：

電源（開關和線性）

半導體設備（SCR、IGBT、MOSFET、CMOS、BJT）

功率逆變器/轉換器

電子鎮流器

工業/消費電子產品

移動通信（電話、衛星、中繼站）

馬達驅動器

運輸系統（電動車輛、電動火車、機車、航空電子設備）
