普科科技PKC系列:高性能射頻線纜的卓越之選

一、產品概述：高性能射頻測試的核心選擇

PKC 系列測試電纜是普科科技（PRBTEK）專為射頻微波測試場景研發的高性能產品，具備極高性價比與超長使用壽命。其核心結構采用鍍銀銅中心導體，搭配低密度 PTFE 介質與鍍銀銅帶繞包技術，能有效降低信號傳輸損耗；連接器選用不銹鋼殼體與皺銅鍛金中心針，從材質層面保障長期穩定使用。同時，該系列電纜提供成熟的鎧甲選配方案，可搭配PVC鎧甲、加強型不銹鋼鎧甲、不銹鋼PUR護套鎧甲，進一步提升耐用性與使用壽命，滿足不同環境下的測試需求。

二、技術指標：覆蓋多場景的性能參數

（一）電氣性能

不同型號的頻段、衰減、功率等關鍵指標各有側重，可匹配中低頻至高頻的測試需求。其中，PKC06-NMNF-1M/PKC06-NMNM-1M 型號支持DC~6GHz頻段，每米衰減僅0.86dB，平均功率達300W@25℃；

PKC18-2.92M2.92F-1M/PKC18-2.92M2.92M-1M 型號則拓展至DC~18GHz高頻段，每米衰減1.52dB，平均功率200W@25℃。全系列電纜的傳播速率均為76%，屏蔽效率超過90dB，阻抗統一為50Ω，耐壓達1000DC，能有效隔絕外部干擾，保障信號傳輸穩定性。

（二）物理機械性能

在物理特性上，PKC系列電纜的結構設計兼顧防護與靈活性。

電纜外徑為4.8mm，搭配不同鎧甲后尺寸有所差異：PVC鎧甲外徑 11mm，不銹鋼鎧甲與PUR 鎧甲外徑均為10mm；

連接器保持力達780N，最小彎曲半徑24mm，可在狹小空間內靈活部署；

插拔次數超過5000次，能滿足高頻次測試場景的使用需求。

此外，不同鎧甲的抗壓性能不同，PVC鎧甲抗壓為200N/25mm，不銹鋼與 PUR鎧甲抗壓則提升至1000N/25mm，溫度適應范圍覆蓋-55℃至 + 85℃，適配多環境測試。

三、電纜結構與鎧甲方案：保障耐用性與適配性

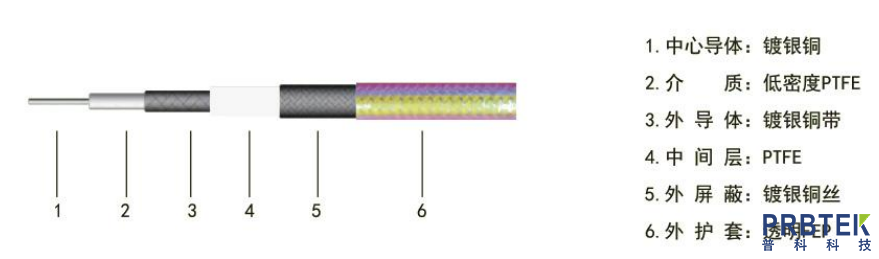

（一）電纜結構

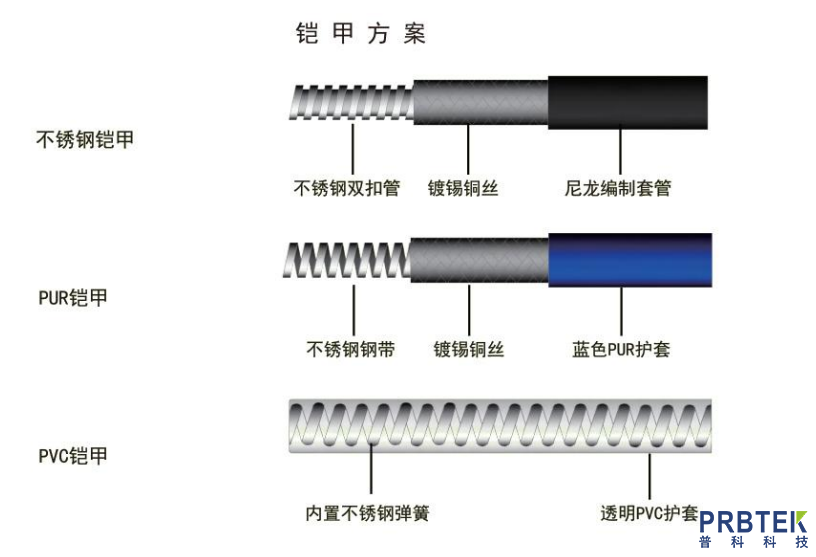

（二）鎧甲方案

針對不同使用場景的防護需求，該系列提供三種鎧甲方案：

四、使用注意事項

為避免電纜損壞、保障測試精度，使用時需遵循以下要求：

嚴格遵守24mm的最小彎曲半徑，尤其避免在連接器兩端過度彎曲，防止內部結構損壞；

禁止夾捏、擠壓線纜，不可在電纜或組件上放置重物；

連接設備時，不得拉伸電纜或用其支撐額外重量，避免在連接器附近彎曲組件；

保持測試環境清潔干燥，防止外來物質與化學物破壞內部連接。
