射頻測試線纜
產品概述

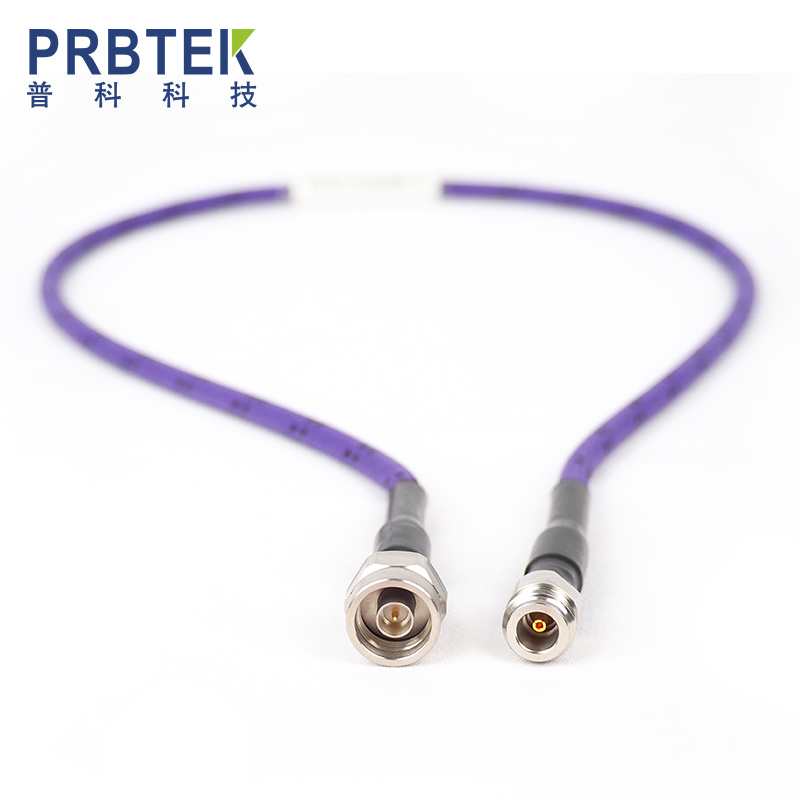

PKC系列測試電纜是用于射頻微波測試的高性能測試電纜，該產品具有極高的性價比和超長的使用壽 命。電纜中心導體采用鍛銀銅，介質是低密度PTFE以及鍛銀銅帶繞包技術，連接器采用不銹鋼殼體以及皺 銅鍛金作為中心針，確保了長期使用壽命。經過多年的實踐和驗證此測試電纜有成熟的銷甲選配方案，可 配接PVC令豈甲、加強型不銹鋼銷甲、不銹鋼PUR護套銷甲，更能提高產品的耐用性和使用壽命。
電氣性能 | |||||
型號 | PKC06-NMNF-1M/ PKC06-NMNM-1M | PKC18-2.92M2.92F -1M/ PKC18-2.92M2.92M -1M | |||
頻段 | DC~6GHz | DC~18GHz | |||
衰減 | 0.86dB/M | 1.52dB/M | |||
機械相位穩(wěn)定性 | ±2° | ±4° | |||
機械幅度穩(wěn)定性 | ±0.03dB | ±0.05dB | |||
平均功率（電纜） | 300W@25℃ | 200W@25℃ | |||
傳播速率 | 76% | 76% | |||
屏蔽效率 | >90dB | >90dB | |||
阻抗 | 50Ω | 50Ω | |||
耐壓 | 1000 DC | 1000 DC | |||
K1 & K2 | K1=1.0690000 K2=0.0004900 | ||||
物理機械性能 | |||||
尺寸 | MM | ||||
電纜外徑 | 4.8 | 不銹鋼鎧甲 | 10 | ||
PVC鎧甲 | 11 | PUR鎧甲 | 10 | ||
連接器保持力 | 780N | 最小彎曲半徑 | 24 | ||
鎧甲抗壓PVC | 200N/25mm | 插拔次數(shù) | >5000 | ||
溫度范圍 | -55℃-+85℃ | 鎧甲抗壓不銹鋼&PUR | 1000N/25mm | ||
