雙極化喇叭天線：原理、設計與應用

在現代通信與電子技術領域，天線作為不可或缺的關鍵部件，其性能的優劣直接關乎系統的整體表現。雙極化喇叭天線以其獨特的優勢，在眾多天線類型中脫穎而出，廣泛應用于衛星通信、雷達探測、射電天文等諸多領域。

工作原理：開啟極化多樣性之門

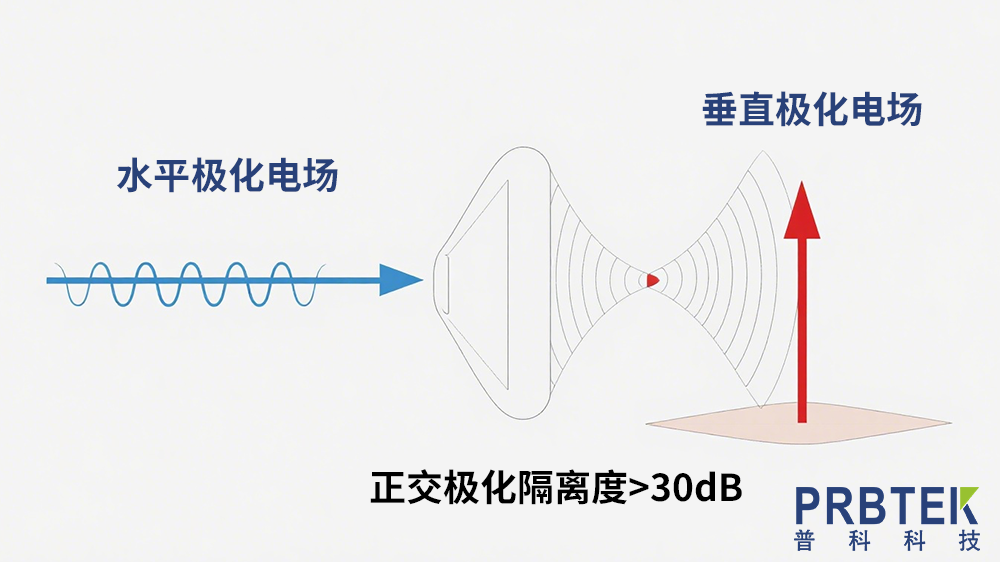

雙極化喇叭天線的核心在于能夠同時發射或接收兩種相互正交的極化波，通常為水平極化和垂直極化。極化，簡單來說，描述的是電磁波電場矢量在空間的取向。當微波信號從喇叭天線的輸入端口進入后，通過特殊的激勵結構，如正交探針或耦合裝置，在喇叭內部激勵起相互正交的電磁場模式。

以常見的矩形波導饋電的雙極化喇叭天線為例，當信號輸入時，在波導中會激勵起特定的電磁波模式，如\(TE_{10}\)模和與之正交的另一模式。這些模式在喇叭的傳播過程中，逐漸在喇叭口徑面上形成相互正交的電場分布，從而向空間輻射出水平極化和垂直極化的電磁波。這種極化多樣性使得天線能夠更有效地利用空間電磁波資源，提升通信系統的容量和抗干擾能力。例如，在復雜的電磁環境中，不同極化的信號可能受到不同程度的干擾，雙極化天線可以通過選擇受干擾較小的極化方式來保障通信質量。

結構設計：精巧構造鑄就卓越性能

喇叭形狀與尺寸

喇叭天線的形狀和尺寸對其性能起著決定性作用。常見的喇叭形狀有矩形、圓形、圓錐等。矩形喇叭在設計雙極化天線時較為常用，因其易于實現正交極化的激勵與輻射。喇叭的尺寸，包括口徑大小、長度等參數，直接影響天線的工作頻率范圍、增益和波束寬度。一般而言，口徑越大，天線在相同頻率下的增益越高，波束寬度越窄，方向性也就越強；而喇叭長度的增加有助于改善天線的阻抗匹配，拓寬工作頻帶。

極化實現結構

為了實現雙極化功能，天線內部需要精心設計極化實現結構。一種常見的方式是采用正交的饋電探針或饋電網絡。在四脊喇叭天線中，通過在喇叭的四個內壁上加載脊結構，并采用正交的饋電方式，使得天線能夠同時激勵起水平和垂直方向的電場，實現雙極化輻射。這些脊結構不僅有助于拓寬天線的工作帶寬，還能提高極化隔離度，減少兩種極化之間的相互干擾。

材料選擇

天線的材料選擇同樣至關重要。喇叭主體通常采用金屬材料，如鋁、銅等，因其具有良好的導電性，能夠有效地引導和輻射電磁波。對于一些對重量有嚴格要求的應用場景，如衛星通信中的星載天線，會選用輕質高強度的合金材料。而在饋電結構和一些絕緣部位，則會使用具有低損耗、高介電常數的介質材料，以確保信號的高效傳輸和穩定的電磁場分布。

性能特點：多維度優勢盡顯鋒芒

寬頻帶特性

雙極化喇叭天線具有出色的寬頻帶性能，能夠在較寬的頻率范圍內保持良好的工作狀態。這一特性使得它能夠適應多種通信標準和信號頻段，無需頻繁更換天線即可滿足不同的應用需求。例如，一些寬帶雙極化四脊喇叭天線能夠覆蓋從 C 波段到 Ku 波段的多個頻段，帶寬可達數倍頻程，為多頻段通信系統提供了有力支持。

高增益與方向性

喇叭天線本身具有較高的增益和良好的方向性，雙極化喇叭天線繼承了這一優點。通過合理設計喇叭的形狀和尺寸，能夠?qū)㈦姶挪芰考性谔囟ǚ较蛏陷椛?，從而提高信號的傳輸距離和接收靈敏度。在雷達探測中，高增益和強方向性的雙極化喇叭天線可以更精準地探測目標的位置和特征，提高雷達系統的分辨率和探測范圍。

高極化隔離度

極化隔離度是衡量雙極化天線性能的重要指標之一，它表示兩種極化之間的相互隔離程度。雙極化喇叭天線通過精心設計的結構和饋電方式，能夠?qū)崿F(xiàn)較高的極化隔離度，一般可達 20dB 以上，甚至在一些高性能天線中可超過 30dB。高極化隔離度確保了兩種極化信號之間的串?dāng)_極小，使得天線在接收和發射信號時能夠準確地區分不同極化的信號，提高通信的準確性和可靠性。

應用領域：多場景助力科技發展

衛星通信

在衛星通信領域，雙極化喇叭天線扮演著關鍵角色。衛星與地面站之間的通信需要高效、可靠的天線支持。雙極化喇叭天線的寬頻帶和高增益特性，使其能夠滿足衛星通信中不同頻段的信號傳輸需求，同時提高信號的傳輸質量和抗干擾能力。在衛星電視廣播中，用戶端的接收天線常采用雙極化喇叭天線，以接收來自衛星的不同極化的電視信號，實現更豐富的節目內容接收。

雷達探測

雷達系統依靠天線發射和接收電磁波來探測目標。雙極化喇叭天線的高增益、強方向性和良好的極化特性，使其在雷達探測中具有顯著優勢。通過發射不同極化的電磁波，并接收目標反射回來的不同極化信號，雷達可以獲取更多關于目標的信息，如目標的形狀、尺寸、材質等。在氣象雷達中，雙極化喇叭天線能夠更準確地探測降水粒子的形狀和大小，提高氣象預報的精度。

射電天文

射電天文觀測旨在接收來自宇宙深處的微弱射電信號。雙極化喇叭天線因其低噪聲、高靈敏度和良好的方向性，成為射電望遠鏡的重要組成部分。通過接收不同極化的射電信號，天文學家可以研究天體的磁場結構、輻射機制等重要信息。例如，在對脈沖星的觀測中，雙極化喇叭天線能夠幫助科學家更精確地測量脈沖星的輻射特性，推動天體物理學的發展。

通信基站

在地面通信基站中，雙極化喇叭天線也得到了廣泛應用。隨著移動通信技術的不斷發展，對基站天線的性能要求越來越高。雙極化喇叭天線的寬頻帶和雙極化特性，能夠有效地提高基站的通信容量和覆蓋范圍。通過同時發射和接收水平極化和垂直極化信號，基站可以在相同的頻率資源下實現更多用戶的接入，提升通信系統的效率。

未來發展趨勢：持續創新迎接新挑戰

隨著科技的不斷進步，通信與電子技術領域?qū)﹄p極化喇叭天線的性能提出了更高的要求。未來，雙極化喇叭天線將朝著更高頻率、更寬帶寬、更小尺寸和更高集成度的方向發展。

在毫米波和太赫茲頻段，雙極化喇叭天線將面臨新的機遇和挑戰。隨著 5G 乃至未來 6G 通信技術向更高頻段拓展，開發適用于毫米波和太赫茲頻段的高性能雙極化喇叭天線成為研究熱點。這些高頻段天線需要在保持高增益和良好極化特性的同時，解決信號傳輸損耗大、加工精度要求高等問題。

此外，為了滿足現代電子設備小型化和集成化的需求，雙極化喇叭天線將與其他電路和系統進行更緊密的集成。通過采用先進的材料和制造工藝，實現天線與射頻前端電路、信號處理模塊等的一體化設計，減少系統的體積和重量，提高系統的整體性能。

雙極化喇叭天線以其獨特的工作原理、精巧的結構設計、卓越的性能特點和廣泛的應用領域，在現代通信與電子技術中占據著重要地位。隨著科技的持續進步，它將不斷創新發展，為推動各個領域的科技進步發揮更大的作用。
