基于雙差分探頭的 SiC 模塊上管門極電壓測試技術詳解?

在功率電子領域，SiC（碳化硅）模塊憑借其高頻、高溫、高功率密度的特性，正逐步取代傳統硅基器件，廣泛應用于新能源汽車、光伏逆變器、儲能系統等高端裝備中。門極電壓作為 SiC 模塊開關特性的核心參數，直接影響器件的開關速度、損耗及可靠性。然而，SiC 模塊上管門極電壓測試面臨共模電壓高、開關頻率快、噪聲干擾強等挑戰，傳統單探頭測試方案難以滿足精度要求。本文將系統介紹如何利用兩個差分探頭實現 SiC 模塊上管門極電壓的精準測試，從測試原理、硬件選型、連接方案到數據處理進行全面解析。

一、SiC 模塊上管門極電壓測試的必要性與挑戰

1.1 測試必要性

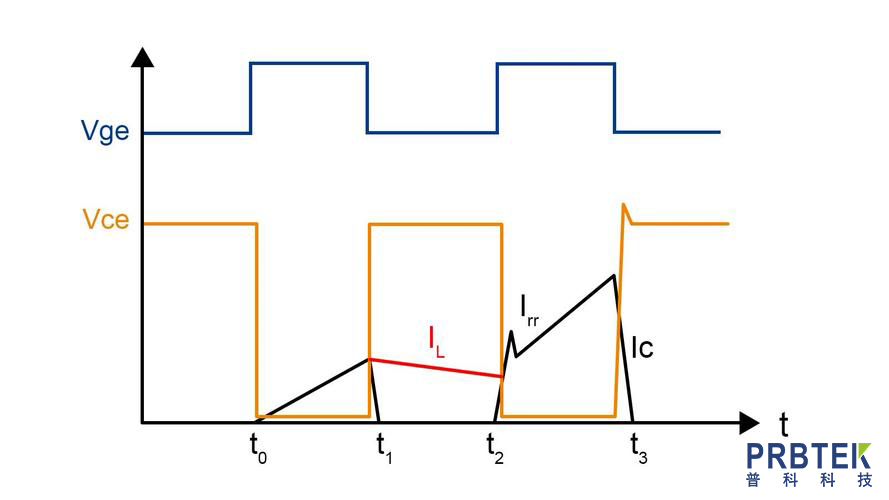

SiC 模塊上管（高端開關管）的門極電壓波形包含豐富的關鍵信息：

開通特性：門極電壓上升沿斜率決定開通延遲時間與 di/dt，直接影響開關損耗與電磁干擾（EMI）；

關斷特性：門極電壓下降沿波形反映關斷過程中的電壓過沖與振蕩，關系到器件耐壓可靠性；

驅動可靠性：門極電壓幅值是否穩定在規格范圍內（通常為 15V±1V），決定驅動電路是否能有效控制器件導通與關斷，避免誤觸發或?qū)ú蛔恪?/span>

精準測試門極電壓是優化 SiC 模塊驅動電路設計、評估器件性能、排查故障的核心手段。

1.2 測試核心挑戰

與傳統硅 IGBT 相比，SiC 模塊上管門極電壓測試面臨三大核心挑戰：

共模電壓極高：上管源極與系統地之間存在母線電壓（通常為 300V-1500V），門極電壓相對于源極的測試需在高共模電壓環境下進行，普通單端探頭（共地設計）會因共模電壓超出量程而損壞；

開關頻率快：SiC 模塊開關頻率可達 100kHz 以上，門極電壓上升 / 下降時間僅為幾十納秒，要求測試探頭具備高帶寬（≥500MHz）與低探頭電容（≤10pF），否則會因信號衰減或寄生振蕩導致波形失真；

噪聲干擾強：功率回路中的大電流變化會在門極回路中感應出共模噪聲，若測試方案抗干擾能力不足，噪聲會疊加在門極電壓波形上，導致關鍵參數（如閾值電壓、峰值電壓）誤判。

二、雙差分探頭測試的原理與優勢

2.1 測試原理

差分探頭的核心原理是通過 “差分輸入 - 共模抑制” 機制，提取兩個測試點之間的電壓差（差模信號），同時抑制相對于地的共模信號。對于 SiC 模塊上管門極電壓測試，需采用兩個差分探頭協同工作，具體原理如下：

探頭 1（門極 - 源極差分探頭）：一端連接上管門極（G），另一端連接上管源極（S），用于測量門極相對于源極的電壓（Vgs），這是驅動電路實際控制器件的核心電壓；

探頭 2（源極 - 地差分探頭）：一端連接上管源極（S），另一端連接系統地（GND），用于測量源極相對于地的共模電壓（Vsg）；

數據融合：通過示波器的數學運算功能（CH1 - CH2），將兩個探頭的測量結果進行差分運算，最終得到門極相對于地的絕對電壓（Vg = Vgs - Vsg），同時消除共模電壓的影響。

這種方案既保留了門極 - 源極的差模信號（反映驅動有效性），又通過共模電壓補償實現了絕對電壓的精準測量，解決了高共模環境下的測試難題。

2.2 相比傳統方案的優勢

由上表可見，雙差分探頭方案在共模抑制、帶寬與抗干擾性上均優于傳統方案，完全匹配 SiC 模塊的測試需求。

三、雙差分探頭測試的硬件選型與連接方案

3.1 核心硬件選型標準

（1）差分探頭選型

選擇差分探頭時需重點關注以下參數，確保與 SiC 模塊特性匹配：

共模電壓量程：需覆蓋 SiC 模塊的母線電壓，建議選擇共模電壓≥2kV的探頭（如泰克 P5205A、安捷倫 N2795A），避免共模電壓擊穿探頭內部絕緣；

帶寬：應滿足 SiC 模塊開關頻率的 5 倍以上（奈奎斯特采樣定理），建議選擇帶寬≥500MHz，確保捕捉到納秒級的電壓跳變；

探頭電容：門極回路寄生電容過大會影響開關速度，建議選擇探頭電容≤5pF的低電容探頭，減少對測試電路的干擾；

衰減比：根據門極電壓量程（通常為 - 5V~20V）選擇衰減比，建議采用10:1 衰減，兼顧測量精度與量程范圍。

（2）示波器選型

示波器作為數據采集核心，需滿足以下要求：

通道數：至少 2 個模擬通道（對應兩個差分探頭），支持?jǐn)?shù)學運算功能；

采樣率：≥2GSa/s（采樣間隔≤0.5ns），確保無失真采樣門極電壓的快速跳變；

存儲深度：≥1Mpts / 通道，避免長周期測試中數據丟失；

共模噪聲抑制：具備低噪聲前置放大器（等效輸入噪聲≤50μVrms），減少系統自身噪聲干擾。

（3）輔助配件

高壓測試線：選擇耐高壓（≥3kV）、低電感（≤1nH/cm）的硅膠線，避免測試線寄生電感導致的波形振蕩；

隔離探頭電源：為差分探頭提供隔離電源（如隔離變壓器），避免探頭地線與系統地形成環路，引入共模噪聲；

門極信號夾具：采用專用的門極測試夾具（帶彈簧探針），確保探頭與門極、源極的可靠接觸，減少接觸電阻帶來的信號衰減。

3.2 硬件連接步驟

步驟 1：系統斷電與安全防護

斷開 SiC 模塊的母線電源與驅動電源，確保測試前電路無高壓；

測試人員佩戴絕緣手套（耐壓≥5kV），工作臺鋪設絕緣墊，避免高壓觸電風險。

步驟 2：差分探頭連接

探頭 1（Vgs 測量）：將探頭正端（+）通過測試線連接至 SiC 模塊上管門極（G）引腳，負端（-）連接至上管源極（S）引腳；

探頭 2（Vsg 測量）：將探頭正端（+）連接至上管源極（S）引腳，負端（-）連接至系統地（GND）（如母線負極或散熱底座接地端）；

注意：兩個探頭的負端（參考端）需獨立連接，避免共用參考點導致的共模噪聲耦合。

步驟 3：示波器與探頭校準

利用探頭自帶的校準信號源（如 1kHz、5V 方波），對兩個差分探頭進行幅度與相位校準，確保兩路信號的一致性；

在示波器中設置探頭衰減比（如 10:1），并開啟 “通道耦合” 為 “直流耦合”，避免交流耦合導致的低頻信號衰減。

步驟 4：共模電壓驗證

給 SiC 模塊施加母線電壓（無驅動信號），此時門極電壓應為 0V，觀察示波器 CH2（Vsg）波形，確認共模電壓穩定（無明顯波動），若波動超過 5%，需檢查源極接地是否可靠。

四、測試軟件設置與數據處理

4.1 示波器軟件設置

（1）時基與垂直刻度設置

時基：根據 SiC 模塊開關周期（如 10μs / 周期），設置時基為1μs/div，確保單次開關過程占據 5-8 格，便于觀察上升 / 下降沿細節；

垂直刻度：Vgs 通道（CH1）設置為5V/div（覆蓋 - 5V~20V 量程），Vsg 通道（CH2）設置為200V/div（匹配母線電壓范圍），數學運算通道（CH1-CH2）自動跟隨量程。

（2）觸發設置

觸發源選擇 “CH1（Vgs）”，觸發類型為 “邊沿觸發”，觸發電平設置為門極閾值電壓（如 5V，SiC 模塊導通閾值通常為 3V-5V）；

觸發方式選擇 “單次觸發”，避免連續觸發導致的波形疊加，便于捕捉穩定的單次開關波形。

（3）噪聲抑制設置

開啟示波器的 “高頻噪聲濾波” 功能（截止頻率≥100MHz），濾除探頭引入的高頻干擾；

啟用 “平均采樣” 模式（平均次數≥16 次），通過多次采樣平均降低隨機噪聲，同時保持波形的完整性。

4.2 數據處理與關鍵參數提取

通過示波器的 “自動測量” 功能，可提取門極電壓的關鍵參數，用于 SiC 模塊性能評估：

開通參數：

門極開通延遲時間（td (on)）：從觸發信號上升到 Vgs 達到閾值電壓的時間；

門極電壓上升時間：Vgs 從 10% 峰值上升到 90% 峰值的時間；

開通時 Vgs 峰值（Vgs (peak)）：確保不超過器件規格上限（通常為 20V），避免門極氧化層擊穿。

關斷參數：

門極關斷延遲時間（td (off)）：從觸發信號下降到 Vgs 低于閾值電壓的時間；

門極電壓下降時間：Vgs 從 90% 峰值下降到 10% 峰值的時間；

關斷時 Vgs 谷值（Vgs (valley)）：確保不低于 - 5V，避免反向偏置導致的門極損傷。

此外，通過對比不同負載電流、母線電壓下的門極電壓波形，可優化驅動電阻參數（如增大 Rg 減小 di/dt，降低 EMI），提升 SiC 模塊的工作穩定性。

五、常見問題與優化方案

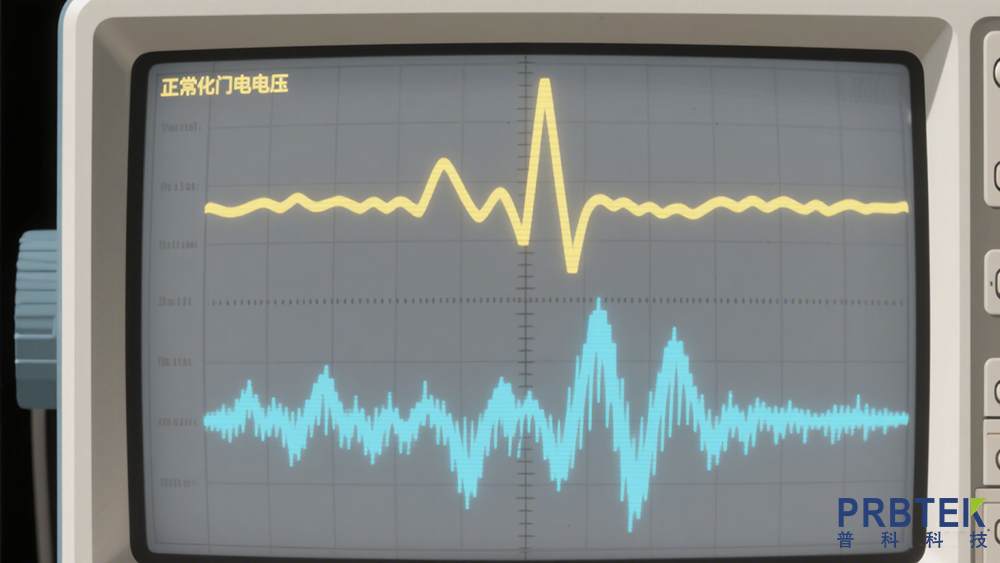

5.1 波形振蕩問題

現象：門極電壓上升 / 下降沿出現高頻振蕩（頻率≥1MHz），導致峰值電壓誤判。

原因：測試線寄生電感與探頭電容形成 LC 振蕩回路；門極驅動回路布線不合理。

優化方案：

縮短測試線長度（≤10cm），采用屏蔽雙絞線，減少寄生電感；

選擇探頭電容≤3pF 的超低電容差分探頭（如泰克 P5210）；

優化 SiC 模塊門極驅動板布線，將門極電阻靠近門極引腳，減少驅動回路電感。

5.2 共模噪聲疊加問題

現象：門極電壓波形中出現與母線電壓同頻率的低頻噪聲（頻率≤500Hz）。

原因：探頭參考端與系統地存在電位差，形成共模電流回路；測試環境存在強電磁干擾（如開關電源輻射）。

優化方案：

采用隔離電源為差分探頭供電，避免探頭地線與系統地形成環路；

在探頭參考端串聯 100Ω 限流電阻與 1nF 濾波電容（RC 濾波），抑制共模電流；

將測試系統放置在屏蔽罩內，減少外部電磁干擾。

5.3 測量精度不足問題

現象：多次測試的門極電壓峰值偏差超過 5%，重復性差。

原因：探頭與測試點接觸不良；示波器未進行定期校準；環境溫度變化導致器件參數漂移。

優化方案：

采用帶鍍金彈簧探針的測試夾具，確保探頭與門極、源極的可靠接觸；

每季度使用標準信號源（如 FLUKE 5520A）對示波器與探頭進行校準；

在測試環境中保持溫度穩定（25℃±5℃），避免溫度變化導致的門極閾值電壓漂移。

六、總結與展望

雙差分探頭測試方案通過 “差模信號提取 + 共模電壓補償” 的核心機制，有效解決了 SiC 模塊上管門極電壓測試中的高共模、快開關、強噪聲難題，為 SiC 模塊的驅動優化、性能評估與可靠性分析提供了精準的測試手段。在實際應用中，需嚴格遵循硬件選型標準與連接規范，結合軟件噪聲抑制與數據處理技巧，才能獲得穩定、可靠的測試結果。

未來，隨著 SiC 模塊向更高電壓（如 3.3kV、10kV）、更高頻率（如 500kHz）方向發展，雙差分探頭測試技術將進一步升級：一方面，探頭將向更高共模電壓（≥10kV）、更低寄生參數（≤1pF 電容）方向演進；另一方面，測試系統將融合 AI 算法，實現門極電壓波形的自動分析與故障診斷，為功率電子系統的智能化測試提供新的解決方案。
