共模電壓測量：原理、方法與應用探析

在電子電氣系統中，共模電壓是影響系統穩定性、電磁兼容性（EMC）以及設備安全的關鍵因素之一。準確測量共模電壓，對于分析系統故障、優化電路設計以及保障設備可靠運行具有重要意義。本文將從共模電壓的基本概念出發，深入探討其測量原理、常用方法以及在不同領域的應用。

一、共模電壓的基本概念

共模電壓（Common - Mode Voltage）是指在差分信號對的兩根導線上，相對于公共參考點（通常為地）同時存在的相同幅度、相同相位的電壓。在理想的差分系統中，共模電壓應盡可能小，因為它會帶來諸多不良影響。例如，在信號傳輸過程中，共模電壓會轉化為差模干擾，影響信號的完整性；在電源系統中，共模電壓可能導致

漏電流增加，影響電源效率甚至引發安全問題；在高速數字電路中，共模電壓的變化還可能產生電磁輻射，干擾周圍的電子設備。

二、共模電壓測量原理

共模電壓測量的核心是獲取差分信號對相對于參考地的共模分量。從電路理論角度看，對于差分信號V+和V?，共模電壓VCM的計算公式為VCM=2V++V?。測量時，需要同時采集差分對的兩個電壓信號，然后通過硬件電路或軟件算法計算出共模電壓。

三、共模電壓測量方法

（一）基于差分放大器的測量方法

差分放大器是測量共模電壓的常用硬件手段。其原理是利用差分放大器的共模抑制比（CMRR）特性，將差分信號對輸入到放大器的兩個輸入端，放大器輸出與共模電壓相關的信號。理想的差分放大器對共模信號有很強的抑制能力，而對差模信號有較大的放大倍數，但在實際測量共模電壓時，我們需要的是共模信號的輸出。通過合理設計差分放大器的電路參數，如電阻的匹配精度等，可以準確測量共模電壓。例如，使用高精度的運算放大器搭建差分放大電路，將差分信號V+和V?接入放大器的同相和反相輸入端，經過放大后得到與共模電壓成比例的輸出信號，再通過后續的信號調理電路（如濾波、放大等），最終得到準確的共模電壓值。這種方法的優點是測量精度較高，適合在模擬電路系統中應用；缺點是受限于差分放大器的共模抑制比，在高頻或共模電壓變化較快的場景下，測量精度可能會受到影響。

（二）基于數據采集卡與軟件算法的測量方法

隨著數字化技術的發展，利用數據采集卡結合軟件算法測量共模電壓的方法越來越普及。首先，使用數據采集卡同時采集差分信號對的兩個電壓信號，將其轉換為數字信號后傳輸?shù)接嬎銠C中。然后，通過軟件算法（如根據VCM=2V++V?編寫程序）計算出共模電壓。這種方法的靈活性很高，可以通過優化算法來提高測量精度，并且能夠方便地對測量數據進行存儲、分析和處理。例如，在實驗室環境下，使用高速數據采集卡采集高頻差分信號，然后利用 MATLAB 等軟件進行共模電壓的計算和頻譜分析，從而深入研究共模電壓的特性。其優點是適應范圍廣，可用于各種頻率范圍的共模電壓測量；缺點是需要依賴數據采集卡的性能，且軟件算法的開發需要一定的專業知識。

（三）利用專用共模電壓測量儀器

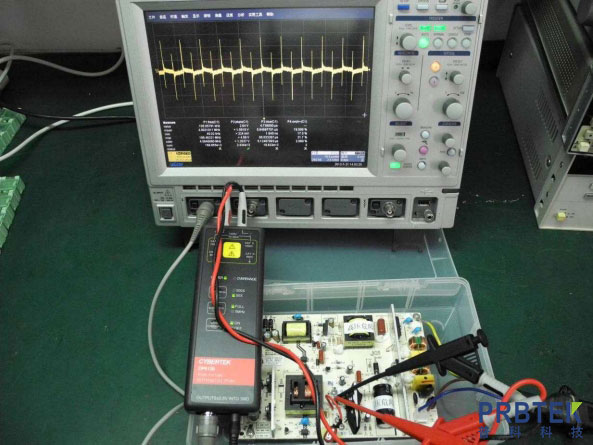

市場上有一些專門針對共模電壓測量的儀器，這些儀器通常集成了高精度的測量電路和先進的信號處理技術。例如，某些示波器具備共模電壓測量功能，能夠直接對差分信號對進行測量并顯示共模電壓波形。專用儀器的優點是操作簡便，測量精度高，并且能夠?qū)崟r顯示測量結果，方便工程師進行現場分析；缺點是成本較高，對于一些小型企業或個人開發者來說，可能不太經濟。

四、共模電壓測量的應用

（一）電源系統

在開關電源中，由于功率器件的快速開關動作，會產生較大的共模電壓。共模電壓會導致共模漏電流，不僅會影響電源的效率，還可能帶來電磁干擾問題。通過測量共模電壓，可以優化電源的設計，如改進變壓器的結構、增加共模抑制電路等，從而降低共模電壓的影響。例如，在設計一款高性能的開關電源時，工程師通過測量不同工作狀態下的共模電壓，發現原設計的共模抑制能力不足，于是增加了共模電感和濾波電容，有效降低了共模電壓，提高了電源的效率和電磁兼容性。

（二）工業控制領域

工業控制設備通常包含大量的傳感器和執行器，這些設備之間的信號傳輸容易受到共模電壓的干擾。準確測量共模電壓有助于分析干擾源，采取相應的抗干擾措施，保障工業控制系統的穩定運行。比如，在一條自動化生產線上，傳感器的差分信號傳輸受到共模電壓干擾，導致控制信號出錯，通過測量共模電壓，找到了干擾源是附近的變頻器，然后采取了屏蔽和接地等措施，解決了干擾問題。

（三）汽車電子領域

現代汽車中電子設備越來越多，如車載娛樂系統、動力控制系統等。這些系統之間的信號傳輸也存在共模電壓問題。共模電壓可能會影響汽車電子設備的性能，甚至引發安全隱患。測量共模電壓可以幫助汽車電子工程師優化電路設計，提高汽車電子系統的可靠性。例如，在電動汽車的電池管理系統中，電池單元之間的電壓采集容易受到共模電壓的影響，通過測量共模電壓，設計出更合理的信號采集電路，確保電池狀態監測的準確性。

五、總結

共模電壓測量是電子電氣領域中一項重要的技術工作，其原理基于差分信號的共模分量計算，測量方法包括基于差分放大器、數據采集卡與軟件算法以及專用儀器等多種方式。在電源系統、工業控制、汽車電子等多個領域，共模電壓測量都發揮著關鍵作用，助力工程師分析問題、優化設計，保障電子電氣系統的穩定、可靠運行。隨著電子技術的不斷發展，共模電壓測量技術也將不斷進步，為更復雜的電子系統提供更精準的測量支持。
