基于高頻電流探頭的電磁兼容（EMI/EMC）測試與診斷技術方案

電磁兼容（EMI/EMC）測試是確保電子設備在復雜電磁環境中可靠運行的關鍵環節。高頻電流探頭采用非侵入式的測量方法，可以精準的捕捉電纜上的噪聲電流，為診斷和解決電磁干擾問題提供可靠數據。本文詳細介紹了高頻電流探頭在EMI/EMC測試中的應用方案。

一、測量原理

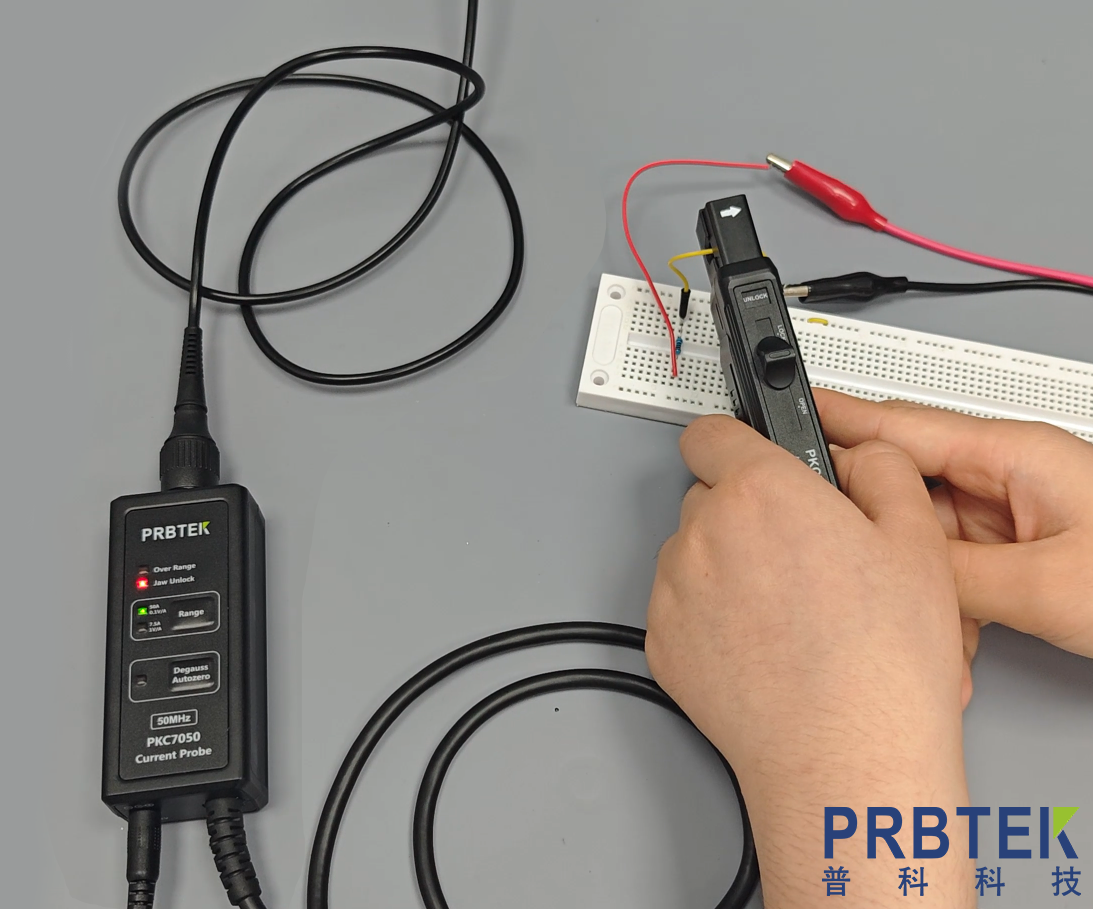

電磁干擾主要的傳播途徑有傳導和輻射兩種，其中傳導的發射（CE）是EMC測試的重要項目。PKC7000系列高頻電流探頭采用先進的磁芯材料和結構設計，基于互感器的原理工作。將鉗夾在電纜上時，可以把導線中的共模（CM）和差模（DM）噪聲電流轉換為可測量的電壓信號，轉換關系為Vout = M × di/dt（M為互感系數）。

二、測量準備

1. 設備選型與配置

為確保測量信號的準確性，可選擇PKC7000系列內合適的探頭型號進行測試：若進行開關電源測試（≤30MHz），可選PKC7310（帶寬為100MHz）；對于高速數字電路或?qū)拵г肼暅y試，建議選用PKC7720（200MHz）并搭配合適的示波器和頻譜分析儀，確保系統帶寬匹配。注意在測試前需要在空載的情況下進行探頭消磁（Degauss）和零位校準，以確保測量結果的準確性。

2. 測試環境搭建

在屏蔽室或半電波暗室中進行測量，避免環境噪聲影響。使用PKC-IF01接口適配器確保探頭與測量儀器阻抗匹配（50Ω）。

3. 探頭參數設置

根據預估噪聲電平選擇合適的探頭靈敏度（PKC7000系列提供1mV/mA至10mV/mA多檔位）。修改示波器參數以匹配探頭的參數。

三、測量步驟

1. 系統連接與配置

將LISN-1000接入交流電網，被測設備（EUT）電源線連接LISN輸出端。選擇合適口徑的PKC7000探頭鉗夾在LISN與EUT之間的電源線上，注意探頭標志的方向與電流方向保持一致。通過PKC-IF01接口適配器將探頭輸出連接至頻譜分析儀。

2. 本底噪聲測量

在EUT斷電狀態下進行環境噪聲的測量，記錄各頻點幅值作為參考基準。開啟探頭的低噪聲模式，確保測量系統的本底噪聲低于限值線10dB以上。

3. 傳導發射測試

啟動EUT至滿載。使用PKC7000探頭進行150kHz-30MHz頻段掃描，并對準峰值和平均值進行記錄。重點觀察開關頻率諧波和時鐘基波等特定頻點的測量值。

4. 噪聲源定位分析

采用分層診斷的策略，首先測量所有電纜的噪聲頻譜，識別主要的傳播路徑；隨后使用探頭近場掃描功能精確定位PCB板上的噪聲源。

5. 噪聲模式識別

通過差分測量法區分噪聲模式：使用探頭分別測量L、N、PE線的電流，通過矢量計算分離共模和差模分量。PKC7000系列的高共模抑制比可以確保測量準確性，為濾波器設計提供依據。

四、數據分析與報告

用分析軟件處理測量數據，自動生成CISPR標準格式的報告。

PKC7000系列高頻電流探頭為EMI/EMC測試提供完整的解決方案，可幫助工程師快速定位干擾源，驗證抑制措施，顯著提升產品EMC合規性，為電子設備的可靠性和安全性提供保障。
