什么是差分探頭的降額曲線？

在電子測量領域，差分探頭憑借其抑制共模干擾、捕捉微弱差分信號的能力，成為電源測試、高頻電路分析、新能源電控系統檢測等場景的核心工具。然而，多數工程師在使用過程中往往聚焦于探頭的標稱帶寬、衰減比、輸入電壓等靜態參數，卻容易忽視一個關鍵動態特性 ——降額曲線。事實上，降額曲線直接決定了探頭在不同工況下的測量精度與安全邊界，是避免測量誤差、保護設備壽命的核心依據。本文將從定義、原理、影響因素、應用策略四個維度，全面解析差分探頭降額曲線，為工程實踐提供系統性指導。

一、降額曲線的核心定義與物理本質

（一）什么是差分探頭降額曲線？

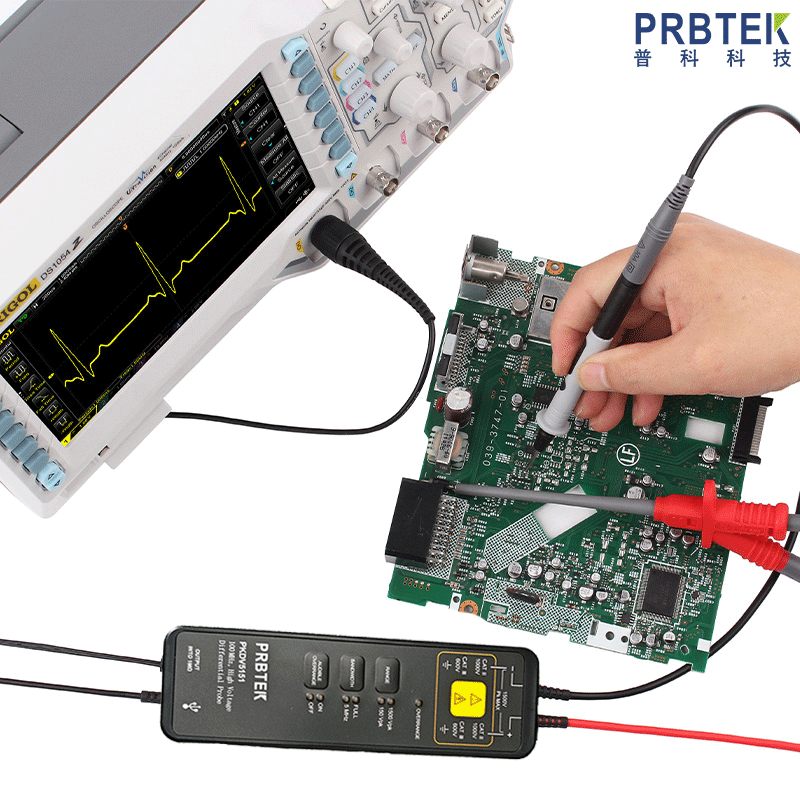

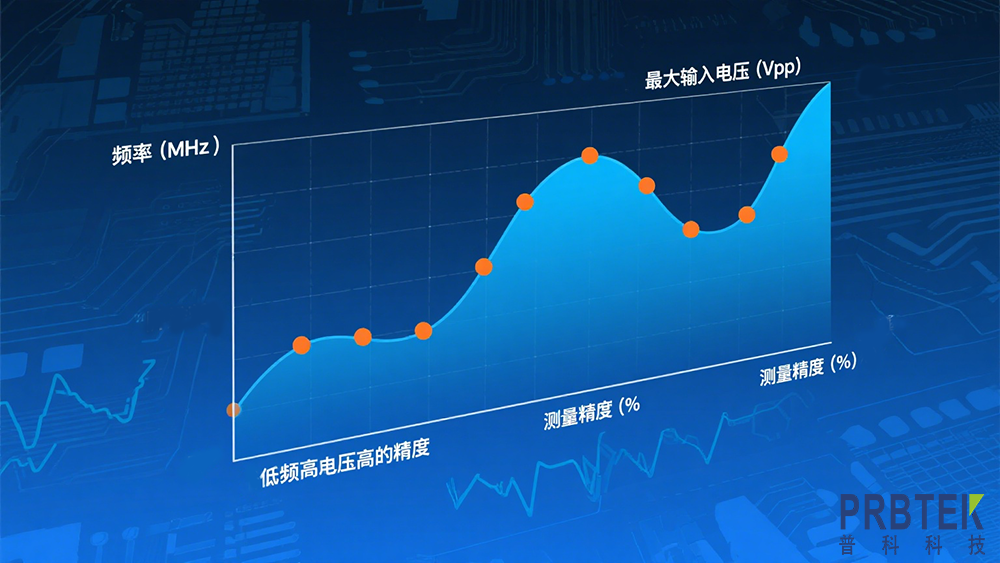

差分探頭的降額曲線，是描述探頭在不同信號頻率與輸入電壓幅值組合下，其性能參數（如最大安全輸入電壓、測量精度、帶寬穩定性）衰減規律的動態特性曲線。通常以 “頻率（Hz/kHz/MHz）” 為橫坐標，以 “最大允許輸入電壓（Vpp/Vrms）” 或 “測量精度偏差率（%）” 為縱坐標，直觀呈現探頭性能隨工況變化的邊界。

例如，一款標稱 “最大輸入電壓 1000Vpp（DC-1MHz）、帶寬 500MHz” 的差分探頭，其降額曲線可能顯示：當頻率升至 10MHz 時，最大安全輸入電壓降至 600Vpp；頻率達到 100MHz 時，輸入電壓需進一步降至 200Vpp，同時測量精度偏差從 ±1% 擴大至 ±3%。這種 “頻率升高→性能參數衰減” 的規律，正是降額曲線的核心表達。

（二）降額曲線的物理本質：寄生參數與元件特性的制約

降額曲線的存在，本質是由差分探頭內部電路的寄生參數與有源元件特性共同決定的。從電路結構來看，差分探頭主要由衰減網絡、差分放大器、共模抑制電路、輸出匹配網絡四部分組成，每一部分在高頻工況下都會呈現出與低頻截然不同的特性：

1. 衰減網絡的寄生電抗：低頻時，衰減電阻的阻值穩定，可精準控制信號衰減比；但當頻率升高，電阻的寄生電感（引線電感、封裝電感）與電容（引腳間分布電容）開始起作用，形成 RC/LR 諧振電路，導致實際衰減比偏離設計值，同時最大承受電壓因諧振效應降低。

2. 差分放大器的帶寬限制：放大器的增益帶寬積（GBW）是固定參數，當信號頻率接近或超過放大器的截止頻率時，增益會隨頻率升高按 - 20dB / 十倍頻的規律衰減，若此時仍輸入高幅值信號，極易導致放大器飽和失真，甚至燒毀有源器件（如運算放大器）。

3. 共模抑制電路的頻率敏感性：共模抑制比（CMRR）是差分探頭的核心指標，但 CMRR 會隨頻率升高而下降 —— 低頻時 CMRR 可達 - 80dB 以上，高頻時可能降至 - 40dB 以下。此時若輸入高幅值共模信號，會通過寄生電容耦合至差分通道，導致測量誤差增大，而降額曲線通過限制輸入電壓，可間接減少共模干擾的影響。

簡言之，降額曲線并非廠商 “保守設計” 的產物，而是對探頭內部物理特性的客觀呈現，是 “理論參數” 與 “實際工況” 之間的橋梁。

二、影響降額曲線的三大關鍵因素

不同型號的差分探頭，其降額曲線形態差異顯著，主要受以下三大因素影響，工程師在選型與使用時需重點關注：

（一）探頭衰減比：決定降額曲線的 “初始電壓基線”

衰減比是差分探頭的基礎參數，直接決定了降額曲線的 “最大輸入電壓基線”。常見的衰減比包括 1:10、1:100、1:1000，其核心作用是將高幅值輸入信號衰減至示波器可承受的范圍（通常為 ±5V 或 ±10V）。

• 高衰減比（如 1:1000）：基線電壓更高，降額曲線的初始最大輸入電壓可達 7000Vpp（如 Keysight N1070A），適合高壓場景（如新能源汽車高壓母線測試），但高頻下電壓降額速度更快 —— 因衰減電阻的寄生電感在高頻時更易引發電壓擊穿風險。

• 低衰減比（如 1:10）：基線電壓較低，初始最大輸入電壓通常為 100Vpp 左右，適合低壓高頻場景（如高速串行總線測試），高頻下電壓降額速度相對平緩，因衰減網絡的寄生參數影響較小。

例如，同品牌兩款探頭：1:100 衰減比的探頭在 1MHz 時最大輸入電壓為 500Vpp，1:10 衰減比的探頭在相同頻率下僅為 50Vpp，但當頻率升至 100MHz 時，前者降額至 100Vpp，后者降至 20Vpp，前者的降額幅度（80%）明顯大于后者（60%）。

（二）帶寬等級：決定降額曲線的 “頻率拐點”

探頭的標稱帶寬（如 100MHz、500MHz、1GHz）并非 “恒定帶寬”，而是指測量精度偏差≤3dB 時的頻率上限，這一上限正是降額曲線的 “頻率拐點”—— 超過拐點后，性能參數會加速衰減。

• 窄帶探頭（≤200MHz）：頻率拐點較低，通常在標稱帶寬的 50%-70% 時開始明顯降額。例如，一款 100MHz 帶寬的探頭，在 50MHz 時最大輸入電壓已降至標稱值的 80%，70MHz 時降至 50%，100MHz 時僅為 30%，適合低頻高壓測試（如工業電源紋波測試）。

• 寬帶探頭（≥500MHz）：頻率拐點較高，通常在標稱帶寬的 80%-90% 時才開始明顯降額。例如，一款 500MHz 帶寬的探頭，在 400MHz 時最大輸入電壓仍能保持標稱值的 90%，450MHz 時降至 70%，500MHz 時降至 50%，適合高頻低壓測試（如 5G 基站射頻電路測試）。

需要注意的是，帶寬等級與降額曲線的 “陡峭度” 正相關：帶寬越高，降額曲線在拐點前越平緩，拐點后越陡峭 —— 因?qū)拵筋^的有源元件（如高速運放）在接近帶寬極限時，非線性失真會急劇增加。

（三）電路設計工藝：決定降額曲線的 “平滑度”

廠商的電路設計工藝（如寄生參數優化、散熱設計、元件選型）直接影響降額曲線的 “平滑度”—— 曲線越平滑，說明探頭在不同工況下的性能越穩定，抗干擾能力越強。

• 高端工藝（如采用陶瓷封裝電阻、多層屏蔽結構）：可有效降低寄生電感與電容，減少信號串擾，降額曲線平滑無明顯波動。例如，Tektronix P5205A 探頭，其降額曲線在 0.1MHz-100MHz 范圍內，電壓衰減呈線性變化，無突變點，測量精度偏差始終控制在 ±2% 以內。

• 普通工藝（如采用碳膜電阻、單層屏蔽）：寄生參數控制較差，降額曲線易出現 “突變點”—— 在某一頻率段，電壓衰減突然加快，或精度偏差急劇擴大。例如，某國產 100MHz 探頭，在 20MHz 時電壓衰減突然從 10% 增至 30%，原因是衰減網絡的 RC 諧振頻率恰好落在 20MHz 附近，導致信號大幅失真。

因此，在選型時，除了關注靜態參數，還需對比不同廠商的降額曲線形態 —— 平滑無突變的曲線，往往意味著更可靠的測量性能。

三、降額曲線的實際應用：從選型到測量的全流程策略

理解降額曲線的最終目的，是將其轉化為實際測量中的 “操作指南”，避免因工況超出降額范圍導致的測量誤差或設備損壞。以下從選型、預處理、測量監控三個環節，給出具體應用策略：

（一）選型階段：以 “工況覆蓋度” 匹配降額曲線

選型的核心是確保被測信號的 “頻率 - 電壓” 組合，完全落在探頭降額曲線的 “安全區域” 內（即最大輸入電壓≥實際信號幅值，且測量精度偏差≤可接受范圍）。具體步驟如下：

1. 確定被測信號的關鍵參數：通過電路原理分析或初步測量，明確信號的 “最高頻率（f_max）” 與 “最大幅值（V_max）”。例如，新能源汽車高壓母線測試中，信號頻率通常為 0-1MHz，最大電壓為 1000Vpp；高速 USB4 信號測試中，頻率為 0-10GHz，最大電壓為 2Vpp。

2. 對比降額曲線的安全區域：針對目標信號參數，查看探頭降額曲線在 f_max 處的 “最大允許輸入電壓（V_allow）” 與 “精度偏差（Δ%）”。若 V_allow≥V_max 且 Δ%≤2%（工業測試通常要求），則該探頭符合需求。

3. 預留安全余量：考慮到實際測量中可能出現的信號尖峰（如電源開關瞬間的電壓過沖），應預留 20%-30% 的安全余量。例如，若實際信號最大電壓為 1000Vpp，應選擇在 f_max 處 V_allow≥1200Vpp 的探頭，避免尖峰電壓超出降額范圍。

（二）測量預處理：根據降額曲線優化探頭設置

在正式測量前，需根據降額曲線調整探頭的衰減比、補償電容等參數，最大化測量精度：

1. 衰減比選擇：優先選擇使實際輸入電壓落在降額曲線 “平緩段” 的衰減比。例如，被測信號為 500Vpp、10MHz，若選擇 1:100 衰減比，探頭在 10MHz 處的 V_allow 為 600Vpp（落在平緩段），測量精度偏差為 ±1%；若選擇 1:10 衰減比，V_allow 僅為 60Vpp（超出范圍），會導致探頭飽和失真。

2. 補償電容校準：高頻測量中，探頭的補償電容需與示波器輸入電容匹配，否則會加劇信號反射，導致降額曲線進一步惡化?？赏ㄟ^示波器的 “探頭補償” 功能，調整補償電容，使方波信號的上升沿無過沖、無振蕩，確保降額曲線的精度偏差符合預期。

3. 共模電壓控制：若被測信號存在較高共模電壓（如電網電壓），需參考降額曲線中 “共模電壓 - 頻率” 的關系，選擇 CMRR 在高頻下衰減較慢的探頭，并通過接地優化（如使用專用接地夾）減少共模干擾，避免測量誤差擴大。

（三）測量監控：實時對照降額曲線排查異常

測量過程中，需通過示波器的實時數據與波形，監控是否超出降額范圍，及時排查異常：

1. 電壓幅值監控：若示波器顯示的信號幅值突然增大（如超過降額曲線在當前頻率下的 V_allow），需立即停止測量，檢查是否存在信號過沖或探頭衰減比設置錯誤，避免損壞探頭內部元件。

2. 波形失真判斷：若波形出現明顯失真（如方波變正弦波、上升沿延遲），可能是頻率超出降額曲線的 “拐點”，導致探頭帶寬不足。此時需降低測量頻率，或更換更高帶寬的探頭，使工況回到安全區域。

3. 溫度監控：部分高端探頭（如 Keysight DSOX1204G 配套探頭）具備溫度檢測功能，若探頭溫度過高，會導致有源元件性能下降，降額曲線進一步衰減。此時需暫停測量，待探頭冷卻后再繼續，避免永久性損壞。

四、降額曲線的未來發展：技術創新與應用拓展

隨著電子測量向 “更高頻率、更高電壓、更高精度” 方向發展，差分探頭的降額曲線也將迎來技術革新，主要呈現兩大趨勢：

（一）材料與工藝升級：使降額曲線更平緩

未來，廠商將通過新材料與新工藝，進一步降低寄生參數的影響，使降額曲線的 “陡峭度” 降低，擴大安全區域：

新型衰減元件：采用氮化鋁（AlN）陶瓷電阻，其寄生電感比傳統碳膜電阻低 50% 以上，可使高頻下的電壓降額幅度減少 30%；

3D 封裝技術：通過立體封裝減少引線長度，降低分布電容，使寬帶探頭的頻率拐點從標稱帶寬的 80% 提升至 95%，進一步拓展高頻測量范圍；

智能溫控系統：內置微型散熱風扇與溫度傳感器，實時調節探頭溫度，避免高溫導致的性能衰減，使降額曲線在寬溫度范圍內保持穩定。

（二）數字化與智能化：動態調整降額曲線

隨著探頭向 “數字化” 轉型（如內置 FPGA 芯片），未來的降額曲線將從 “靜態曲線” 升級為 “動態自適應曲線”：

實時工況監測：探頭內置頻率與電壓檢測模塊，可實時識別被測信號的參數，并自動調整內部電路（如切換衰減網絡、優化放大器增益），使降額曲線的安全區域隨工況動態擴展；

云端數據校準：通過物聯網技術連接廠商數據庫，定期更新降額曲線的校準數據，補償因元件老化導致的性能衰減，確保長期測量精度；

可視化交互界面：在示波器軟件中實時顯示降額曲線與當前工況的 “位置關系”（如用紅點標記當前頻率 - 電壓坐標），直觀提示是否超出安全范圍，降低操作門檻。

五、總結

差分探頭的降額曲線，是理解探頭動態性能的 “鑰匙”，也是確保電子測量精準性與安全性的 “生命線”。從物理本質來看，它是寄生參數與元件特性的客觀呈現；從實際應用來看，它貫穿于探頭選型、預處理、測量監控的全流程。未來，隨著材料工藝的升級與數字化技術的融入，降額曲線將更加平緩、智能，為更高難度的電子測量任務提供支撐。

對于工程師而言，掌握降額曲線的分析方法，不僅能避免 “因參數誤判導致的測量誤差”，更能最大化探頭的使用價值，延長設備壽命。在實際工作中，應養成 “先看降額曲線，再制定測量方案” 的習慣，讓技術工具真正服務于測量需求，而非被工具的特性所限制。
