Keithley是德差分探頭N2792A的產品特點及其應用

　　一、產品概述

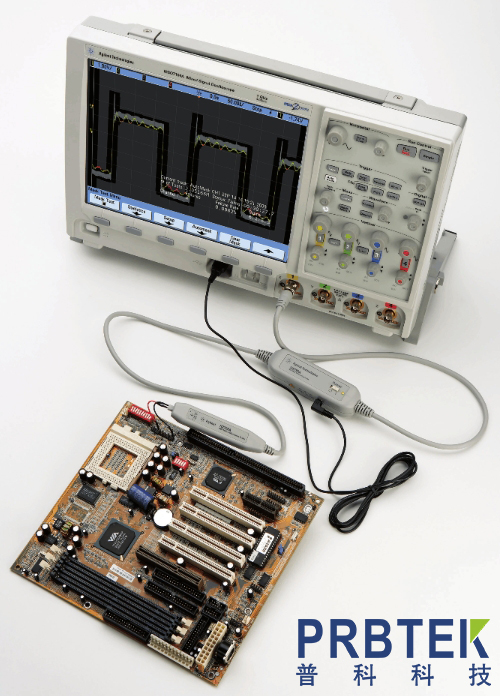

　　N2792A是一款由Keysight(是德科技，原安捷倫)生產的差分探頭，專為高速功率測量、車載總線測量和高速數字系統設計而打造。該探頭以其出色的高速差分信號測量能力，廣泛應用于電子產品的開發、測試和生產中。

　　二、主要特性與技術指標

　　1.帶寬:200MHz，滿足高速測量的需求。

　　2.衰減設置:提供10:1的衰減設置，適用于多種應用場景。

　　3.動態范圍:具有寬動態范圍，差分電壓可達±20V，共模電壓可達±60V。

　　4.輸入電阻與電容:輸入電阻為1MΩ，輸入電容為3.5pF，有助于最大限度地減少電路負載。

　　5.兼容性:與任何具有50Ω BNC輸入的示波器兼容，方便用戶使用。

　　6.供電方式:可通過示波器或計算機上的USB端口供電，也可由內部自帶的9V電池供電，提供靈活的供電選擇。

　　7.配件:配有一對鱷魚夾和掛鉤探針，便于在狹窄空間中探測大小元器件。

　　三、應用場景

　　1.高速功率測量:N2792A差分探頭能夠準確測量高速功率信號，為電源測試等領域提供有力支持。

　　2.車載總線測量:適用于CAN、LIN，F(xiàn)lexray等車載串行總線的測量，滿足汽車電子領域的測試需求。

　　3.高速數宇系統設計:可對差分信號進行高精度測量和分析，適用于GBit以太網、HDMI、USB等高速數字通信接口的測量。

　　四、附加信息

　　1.極端溫度擴展套件:在極端溫度下探測環境艙內的差分信號時，可搭配使用N7013A極端溫度擴展套件。N7014A與N2792A兼容，其降額帶寬為70MHz，適用于-40C至+85C的溫度范圍。

　　2.其他相關產品:Keysight還提供了多款差分探頭產品，如N2793A(800MHz)、N2790A(100MHz高電壓差分探頭)等，滿足不同用戶的需求。

　　五、總結

　　N2792A差分探頭以其出色的性能、廣泛的應用場景和靈活的供電方式，成為電子測量領域的優選工具。無論是高速功率測量、車載總線測量還是高速數字系統設計，N2792A都能提供準確、可靠的測量結果，為用戶的研發和生產工作提供有力保障。
