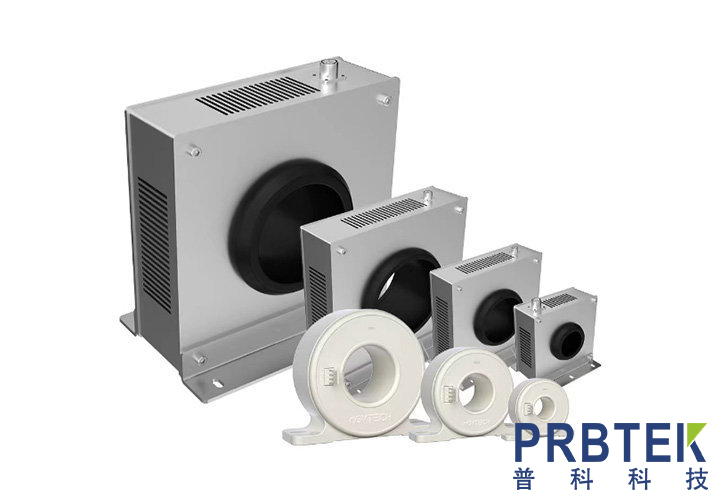

零磁通電流互感器對相位的影響

　　一、引言

　　電流互感器作為電力系統中重要的測量和保護設備，其性能對電力系統的安全、穩定和高效運行起著至關重要的作用。零磁通電流互感器作為一種新型的電流互感器，具有高精度、寬頻帶等優點，在電力系統中得到了越來越廣泛的應用。然而，在實際運行中，零磁通電流互感器可能會對相位產生一定的影響，從而影響測量和保護的準確性。因此，深入研究零磁通電流互感器對相位的影響具有重要的理論和實際意義。

　　二、零磁通電流互感器的工作原理

　　零磁通電流互感器基于電磁感應原理和反饋控制技術。其核心部件是一個高磁導率的鐵芯和繞在鐵芯上的一次繞組、二次繞組以及反饋繞組。當一次電流通過一次繞組時，會在鐵芯中產生磁通。通過反饋電路檢測鐵芯中的磁通，并根據磁通的大小和方向產生相應的反饋電流，該反饋電流通過反饋繞組流入鐵芯，使得鐵芯中的磁通始終保持在接近零的狀態。這樣，二次繞組中就會感應出與一次電流成正比的二次電流，從而實現電流的變換和測量。

　　三、零磁通電流互感器對相位影響的因素

　　(一)鐵芯材料的特性

　　鐵芯材料的磁導率、磁滯損耗和渦流損耗等特性會影響零磁通電流互感器的相位特性。磁導率的非線性會導致鐵芯中的磁通與電流之間的關系不再是線性的，從而引起相位偏差。磁滯損耗和渦流損耗會使鐵芯中的磁通產生滯后現象，進而影響二次電流的相位。

　　(二)繞組的分布電容和漏感

　　繞組的分布電容和漏感會在電流互感器中產生附加的電抗，這些電抗會與負載阻抗相互作用，導致二次電流的相位發生變化。分布電容會使電流在繞組中產生位移電流，從而改變電流的分布和相位。漏感則會在繞組之間產生互感電動勢，影響二次電流的相位。

　　(三)反饋電路的參數和性能

　　反饋電路的參數設置和性能對零磁通電流互感器的相位特性有著重要的影響。反饋電路的增益、帶寬和相位裕度等參數如果設置不當，可能會導致反饋系統不穩定，從而引起相位偏差。此外，反饋電路中的電子元件的非線性和噪聲也會對相位產生一定的影響。

　　(四)負載特性

　　負載的阻抗大小和性質會影響零磁通電流互感器的輸出相位。當負載為感性負載時，會使二次電流的相位滯后;當負載為容性負載時，會使二次電流的相位超前。負載的變化會導致電流互感器的工作狀態發生變化，從而影響相位特性。

　　四、零磁通電流互感器對相位影響的具體表現及實例分析

　　(一)相位偏差的大小和方向

　　在實際應用中，零磁通電流互感器的相位偏差可能會在一定范圍內變化。通過實驗測量發現，在不同的工作條件下，相位偏差的大小和方向會有所不同。例如，當一次電流較大時，由于鐵芯的飽和效應，相位偏差可能會增大;當負載為感性負載時，相位偏差可能會使二次電流的相位滯后。

　　(二)對測量和保護的影響

　　相位偏差會對電力系統中的測量和保護裝置產生不利影響。在測量方面，相位偏差會導致測量結果的誤差增大，影響電力系統的計量準確性。在保護方面，相位偏差可能會導致保護裝置的誤動作或拒動作，降低電力系統的安全性和可靠性。例如，在距離保護中，相位偏差可能會使保護裝置誤判故障位置，導致保護的不正確動作。

　　五、減小零磁通電流互感器相位影響的措施

　　(一)優化鐵芯材料和設計

　　選擇具有高磁導率、低磁滯損耗和低渦流損耗的鐵芯材料，并優化鐵芯的結構設計，可以減小鐵芯材料對相位的影響。例如，采用新型的磁性材料和鐵芯形狀，提高鐵芯的性能。

　　(二)減小繞組的分布電容和漏感

　　通過合理的繞組設計和制造工藝，可以減小繞組的分布電容和漏感。例如，采用分層繞制、減小繞組間距等方法，降低分布電容;采用緊密繞制、增加繞組屏蔽等方法，減小漏感。

　　(三)優化反饋電路的參數和性能

　　合理設置反饋電路的參數，提高反饋電路的穩定性和性能。例如，選擇合適的增益、帶寬和相位裕度，采用高性能的電子元件，減小反饋電路的非線性和噪聲。

　　(四)合理選擇負載

　　根據零磁通電流互感器的特性，合理選擇負載的阻抗大小和性質，使負載與電流互感器相匹配，減小負載對相位的影響。

　　六、結論

　　零磁通電流互感器在電力系統中具有重要的應用價值，但它對相位的影響不可忽視。本文分析了零磁通電流互感器對相位影響的因素、具體表現及實例，并提出了相應的減小相位影響的措施。在實際應用中，需要充分考慮這些因素，采取有效的措施來減小相位影響，以提高零磁通電流互感器的測量和保護準確性，保障電力系統的安全、穩定和高效運行。
