羅氏線圈測量波出現階躍問題是什么原因？

　　羅氏線圈作為一種廣泛應用于電流測量的傳感器，在實際使用中有時會出現測量波階躍的現象。本文深入分析了羅氏線圈測量波出現階躍問題的產生原因，包括線圈自身特性、外部干擾以及測量電路等多方面因素，并探討了相應的解決措施，旨在為提高羅氏線圈測量的準確性和可靠性提供參考。

　　一、引言

　　羅氏線圈具有測量范圍寬、精度高、頻響特性好等優點，在電力系統、電子設備等眾多領域得到了廣泛應用。然而，在實際測量過程中，測量波出現階躍的情況時有發生，這不僅影響了測量結果的準確性，還可能給相關系統的運行和分析帶來困擾。因此，深入研究羅氏線圈測量波階躍問題具有重要的現實意義。

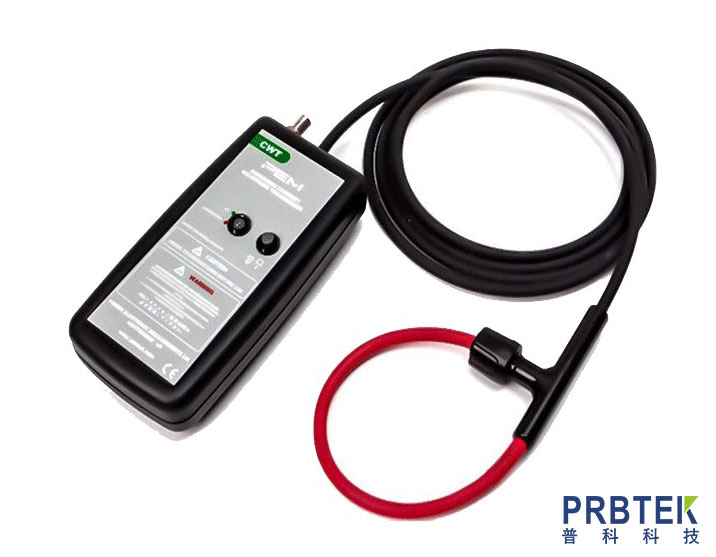

　　二、羅氏線圈的工作原理

　　羅氏線圈是一種基于電磁感應原理的電流傳感器。當被測電流通過導體時，會在其周?chē)a(chǎn)生磁場，羅氏線圈環繞在導體周?chē)?，磁?chǎng)的變化會在羅氏線圈中感應出電動勢。根據法拉第電磁感應定律，感應電動勢與磁場的變化率成正比，通過對感應電動勢進行積分處理，就可以得到被測電流的大小。

　　三、測量波出現階躍的原因分析

　　(一)線圈自身特性

　　1.線圈繞制工藝

　　羅氏線圈的繞制不均勻會導致各部分的電感和互感不一致。在測量過程中，當磁場變化時，不同部分感應的電動勢會有所差異，從而可能在測量波上產生階躍。例如，繞線的松緊程度不一致，會使線圈的電感分布不均勻，影響感應電動勢的均勻性。

　　2.線圈材料特性

　　線圈所使用的材料的磁導率、電阻率等特性對測量結果有重要影響。如果材料的磁導率不穩定，在磁場作用下可能會出現非線性變化，導致感應電動勢的突變，進而在測量波中出現階躍。同時，材料的電阻率變化也可能引起線圈電阻的變化，影響測量的準確性。

　　(二)外部干擾

　　1.電磁干擾

　　羅氏線圈所處的環境中存在著各種電磁干擾源，如鄰近的電力設備、通信線路等產生的電磁場。這些外部電磁場可能會在羅氏線圈中感應出額外的電動勢，與被測電流產生的感應電動勢相互疊加，導致測量波出現階躍。特別是當干擾電磁場的頻率與被測電流的頻率相近時，干擾會更加明顯。

　　2.機械振動

　　當羅氏線圈受到機械振動時，線圈的形狀和位置可能會發生微小變化，從而改變線圈與被測電流之間的相對位置和耦合系數。這種變化會導致感應電動勢的不穩定，在測量波上表現為階躍。例如，在一些工業現場，設備的運行可能會產生振動，影響羅氏線圈的測量準確性。

　　(三)測量電路因素

　　1.積分電路的影響

　　羅氏線圈輸出的感應電動勢需要通過積分電路進行處理才能得到被測電流。積分電路的參數選擇不當，如積分時間常數不合適，可能會導致積分結果出現偏差，在測量波上產生階躍。此外，積分電路中的元件性能不穩定，如電容的漏電、運放的失調等，也會影響積分的準確性。

　　2.信號傳輸和處理過程中的噪聲

　　在信號從羅氏線圈傳輸?shù)綔y(cè)量設備以及在測量設備中進行處理的過程中，可能會引入各種噪聲。這些噪聲可能會疊加在測量信號上，當噪聲幅度較大時，就可能導致測量波出現階躍。例如，傳輸線路的電磁兼容性不好，容易受到外界干擾而引入噪聲。

　　四、解決措施

　　(一)優化線圈設計和制造工藝

　　1. 采用先進的繞制工藝，確保線圈繞制均勻，嚴格控制繞線的松緊程度和間距，以減小線圈電感和互感的不均勻性。

　　2. 選擇性能穩定、質量可靠的線圈材料，對材料進行嚴格的篩選和檢測，確保其磁導率和電阻率等特性符合要求。

　　(二)采取有效的抗干擾措施

　　1. 針對電磁干擾，可以采用屏蔽技術，如在羅氏線圈外加設屏蔽層，將其接地，以阻擋外部電磁場的干擾。同時，合理布置羅氏線圈的位置，盡量遠離干擾源。

　　2. 對于機械振動，可以采取減震措施，如在羅氏線圈的安裝位置添加減震墊，減少振動對線圈的影響。

　　(三)改進測量電路設計

　　1. 合理選擇積分電路的參數，根據被測電流的頻率范圍和幅值大小，確定合適的積分時間常數。同時，選用高性能的積分電路元件，如低漏電的電容和低失調的運放，提高積分電路的準確性和穩定性。

　　2. 在信號傳輸和處理過程中，采取濾波、降噪等措施，如采用低通濾波器濾除高頻噪聲，提高信號的信噪比。

　　五、結論

　　羅氏線圈測量波出現階躍問題是一個復雜的現象，涉及到線圈自身特性、外部干擾以及測量電路等多個方面。通過深入分析階躍問題的產生原因，并采取相應的解決措施，如優化線圈設計和制造工藝、采取抗干擾措施以及改進測量電路設計等，可以有效地減少測量波階躍的出現，提高羅氏線圈測量的準確性和可靠性，為相關領域的電流測量提供更加準確的數據支持。
