共模抑制在探針測量中的重要性與誤解

　　檢查常見模式拒絕

　　探針最常被誤解的問題之一是，共模抑制會限制測量的質量。無論是單端探針還是差分探針，將兩個探針頭都連接到DUT 的地線上，看看屏幕上是否會出現任何信號，總是值得的。

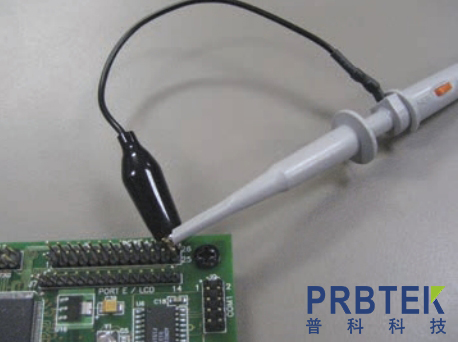

　　圖1.將探頭尖端連接到地面，看看屏幕上是否出現任何信號。

　　如果出現信號，它們將顯示由于缺乏共模抑制而導致信號失真的程度。由被測信號以外的其他源引起的共模噪聲電流可以從DUT 的地通過探頭地流到探頭電纜屏蔽上。共模噪聲源可以是DUT內部的，也可以是DUT 外部的，例如電源線噪聲、EMI或靜電電流。

　　單端探頭上的長接地引線會使這個問題變得非常嚴重。單端探頭確實缺乏共模抑制。差分有源探頭提供了高得多的共模抑制比，通常高達80dB(10,000:1)。

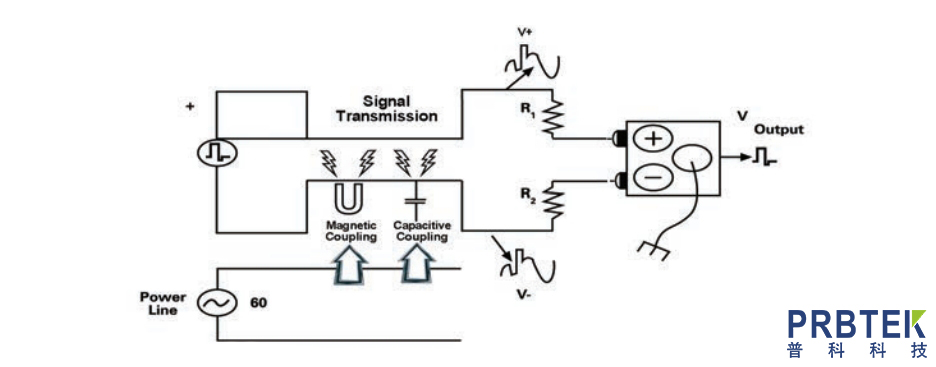

　　圖2.差動有源p袍提供更高的共模阻抗比，有效消除共模噪聲電流。
