利用差分探頭實現安全精準的浮動電壓測量

　　通常情況下，測量人員需要進行浮動測量，即測量點的任一點都不與地球接地電位相連。例如，假設您要測量線性穩壓電源系列調節器U1的輸入和輸出之間的電壓降。無論是調節器的輸入或輸出引腳都不是以接地為參考的。

　　在標準示波器測量中，探頭連接到信號點，探頭尖端接地引線連接到電路地，實際上是對測試點與接地之間的信號差進行測量。大多數示波器將其信號接地端(或BNC接口的外殼)連接到保護接地系統。這樣做是為了使施加到示波器上的所有信號都有一個共同的連接點?；旧希惺静ㄆ鞯臏y量都是相對于“地”地進行的。將接地連接器連接到任何浮動點基本上會將被測點拉到地電位，這往往會引起電路上的尖峰或故障。您如何解決這種浮動測量問題?

　　圖1.當測量不參照地面時，需要一個差分測量解。

　　對于浮動測量的需求，一個流行但不可取的解決方案是使用兩個單端探頭和一個范圍的數學函數的“A-B”技術。

　　大多數數字示波器都具有減法模式，其中兩個輸入通道可以進行電相減，以給出差分信號的差值。為了獲得良好的結果，每個探頭在使用前都應進行匹配和補償。在這種方法中，共模抑制比通常被限制在小于-20dB(10:1)。如果每個探頭上的共模信號非常大，而差分信號要小得多，則兩側之間的任何增益差異都將顯著改變它們的“差分”或“A-B”結果。在這里，一個很好的理智檢查方法是重復探測相同的信號，看看“A-B”顯示了什么。

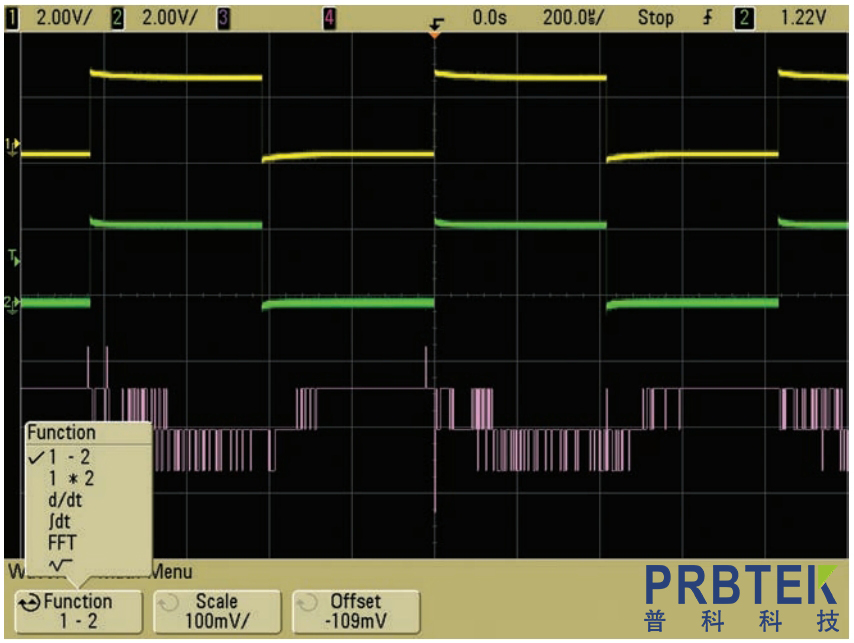

　　圖2.作為理智檢查，雙探相同信號，看看“A-B”是什么樣子。

　　使用 Keysight的N2790A等高電壓差分探頭是使用任何示波器進行安全、準確的浮點測量的更好解決方案。探頭頭端采用真正的差分放大器，N2790A額定測量差分電壓高達1,400VDC +峰值A(chǔ)C，在10 MHz時具有-70dB的CMRR。使用具有足夠動態范圍和帶寬的差分探頭，為您的應用進行安全、準確的浮測。
