知用CYBERTEK高頻交直流電流探頭HCP8030C的測量方法

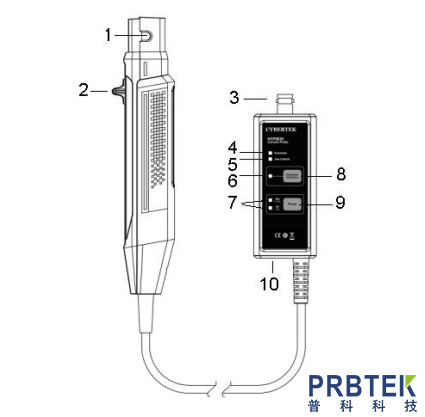

　　HCP8030(C/D/H)體積輕巧，可在擁擠的電路板中使用自如;小型鉗夾可以在緊張的空間中探測電流，能夾住的導線直徑達5mm;可以測量30A的連續電流和50A的峰值電流，HCP8030提供50MHz的帶寬,HCP8030C提供70MHz的帶寬,HCP8030D提供100MHz帶寬;HCP8030H提供120MHz帶寬;探頭具有30A (10X)和5A (1X)兩個量程可選擇，5A (1X)量程特別適用于小電流測量，分辨率高達1mA。

　　操作方法

　　測量前準備：

　　準備好高頻電流探頭 HCP8000 系列產品、適配器(本公司配套適配器)、示波器。

　　HCP8000 探頭接上電源，綠色電源指示燈亮。

　　設置示波器：測量模式接地，示波器調零;示波器測量模式更改為DC 模式。

　　根據被測電流大小，選擇合適的量程，探頭默認量程為大電流量程。

　　消磁、調零：

　　連接好 HCP8000 和示波器(確認示波器的輸入阻抗設置為 1MΩ)。

　　鎖好探頭,“UNLOCK”標志消失代表探頭鎖好。

　　按一下消磁自動調零按鍵進行消磁調零，幾秒后，會有成功提示音“嘀嘀”兩聲提示。

　　如果需要手動調整零位偏移，正常上電后，切換到測量的檔位，同時按下“Degauss Auto Zero”和“Range”按鍵，蜂鳴器長鳴一聲，“Degauss Auto Zero”燈亮起，表示進入手動調整偏移模式。按“Degauss Auto Zero”零位正向偏移，按“Range”零位反向偏移，調到想要的偏移值后即可進行測試。測試結束后，再同時按下兩個按鍵，蜂鳴器短促響三聲，“Degauss Auto Zero”燈滅，退出調整零位偏移模式。

　　測量方法：

　　確認以上步驟無誤。

　　拉開傳感器的開關控制桿，打開傳感器頭，使得傳感器前端標識的電流方向標記和被測電流流動方向一致，而且把被測導體夾在傳感器頭中部。?

　　把傳感器的開關控制桿推至“Unlock”標志消失為止，鎖住探頭，確認整體部分確實關閉了。觀察測試波形，例如 HCP8030 的電流傳輸比選擇的是 0.1V/A(30A 量程)，通過該公式，可以把波形觀測器的電壓靈敏度換算成電流靈敏度。例如，波形觀測器的電壓靈敏度是10mV/div 時，那么電流靈敏度是 100mA/div。
