利用PKC6100A交直流電流探頭測試開關電源冷啟動峰值電流

在開關電源的性能評估中，冷啟動峰值電流是一項至關重要的指標，它反映了電源在長期斷電后首次啟動瞬間的電流沖擊情況。準確測量這一參數，對于確保電源自身及周邊電路的安全穩定運行意義重大。本文將詳細介紹如何使用普科科技的 PKC6100A 交直流電流探頭來精準測試開關電源的冷啟動峰值電流。

測試原理概述

開關電源的冷啟動過程，是指其在經過足夠長的斷電時間（通常不少于 30 分鐘），內部電容等儲能元件完全放電后，首次接入電源時的啟動狀態。在這一瞬間，由于輸入電容需要快速充電，同時啟動電路開始工作，會產生一個短時的大電流，這就是冷啟動峰值電流。該電流持續時間極短，通常在幾十到幾百微秒之間，因此需要具備高帶寬和快速響應能力的測量工具才能準確捕捉，而 PKC6100A 交直流電流探頭恰好滿足這一需求。它能將大電流信號轉換為示波器可識別的電壓信號，配合示波器共同完成對冷啟動峰值電流的測量。

測試設備準備

要順利完成測試，需要準備以下設備：

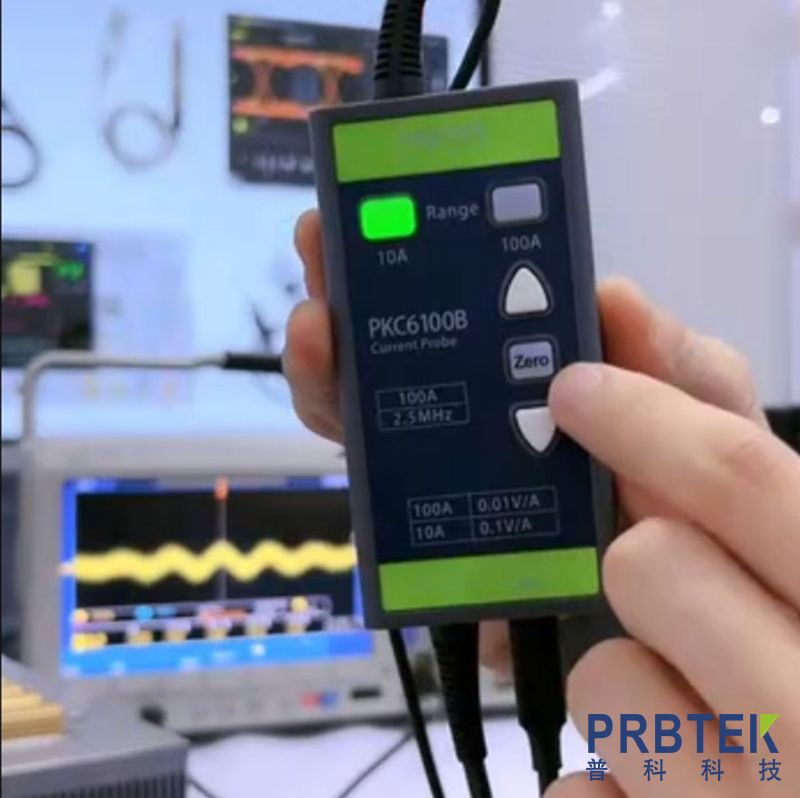

PKC6100A 交直流電流探頭：作為核心測量部件，它具有高精度、高帶寬（1MHz 以上）和 ns 級響應速度，能夠精準捕捉冷啟動時的瞬間大電流。

示波器：用于接收 PKC6100A 輸出的電壓信號，顯示電流波形并記錄峰值。示波器的帶寬應不低于 100MHz，以避免信號衰減影響測量結果。

可調交流電源：為開關電源提供穩定的輸入電壓，可根據測試需求調節至額定電壓（如 110V、220V 等）。

電子負載：模擬開關電源的實際工作負載，需按照開關電源的額定輸出參數（電壓、電流）進行設置。

斷電計時器：用于控制開關電源的斷電時間，確保其達到冷啟動條件（通常斷電≥30 分鐘）。

絕緣防護用品：如絕緣手套、絕緣螺絲刀等，保障操作人員在接線等操作過程中的安全。

詳細測試步驟

1. 電路連接

電路連接是測試過程中的關鍵環節，操作時需格外謹慎：

首先將 PKC6100A 交直流電流探頭串聯在可調交流電源與開關電源的輸入端之間，連接時要注意探頭的方向性，需按照 “電流流入” 的標識正確接線，以確保測量的準確性。

用專用的同軸電纜將 PKC6100A 的輸出端連接到示波器的通道 1，連接完成后，開啟示波器的 “探頭補償” 功能，使其與 PKC6100A 的靈敏度（通常為 1mV/A 或 10mV/A）相匹配。

將開關電源的輸出端與電子負載相連接，根據開關電源的額定輸出電壓和電流，設置電子負載的參數，使其處于額定負載狀態。

2. 設備參數設置

設備參數設置的合理性直接影響測試結果的準確性：

示波器設置：將示波器的帶寬設置為≥100MHz；時基設置為 50μs/div，這樣可以更清晰地觀察冷啟動瞬間的電流波形；觸發方式設為 “上升沿觸發”，觸發閾值略高于開關電源的待機電流（如 1A）；同時開啟 “峰值檢測” 模式（Peak Detect），以確保能夠捕捉到最大的瞬時電流值。

PKC6100A 設置：根據開關電源的額定電流選擇合適的量程。例如，若開關電源額定電流較小，可選擇小量程以提高測量精度；若預計冷啟動峰值電流較大，則需選擇較大量程，避免信號削波，具體可參考探頭的 datasheet。

3. 冷啟動條件準備

為了保證測試的是真正的冷啟動峰值電流，需要做好充分的準備：

斷開開關電源的輸入，關閉電子負載，確保整個電路回路中沒有電流通過。

啟動斷電計時器，讓開關電源保持斷電狀態至少 30 分鐘。期間可以用萬用表測量開關電源內部電容兩端的電壓，當電壓≤0.1V 時，說明電容已充分放電，達到了冷啟動的條件。

4. 啟動測試與數據記錄

一切準備就緒后，即可進行測試并記錄數據：

先開啟電子負載，將其設置為 “恒阻” 或 “恒流” 模式，使其處于工作狀態。

快速接通可調交流電源，同時按下示波器的 “單次觸發” 按鈕，捕捉冷啟動瞬間的電流波形。

待示波器上的波形穩定后，讀取示波器顯示的 “峰值電流”（Peak Value），并準確記錄下來。

為了保證測試結果的可靠性，按照上述步驟重復測試 3 次，且每次測試間隔不少于 30 分鐘，最后取 3 次測試結果中的最大值作為最終的冷啟動峰值電流。

測試結果分析

測試完成后，需要對結果進行科學分析：

將測試得到的冷啟動峰值電流最大值與開關電源規格書中標注的 “冷啟動峰值電流” 進行對比。如果測試值小于或等于規格書中的規定值（如≤30A），則判定該開關電源的冷啟動峰值電流合格；若測試值超出規定值，則說明開關電源可能存在啟動電路設計不合理（如限流電阻參數不合適）、軟啟動電容故障等問題，需要進行進一步的檢查和改進。

注意事項

在測試過程中，還需注意以下事項以確保測試安全和結果準確：

安全操作：PKC6100A 需要串聯在強電回路中，接線和拆線時必須先斷開電源，同時操作人員要佩戴好絕緣手套等防護用品，防止觸電事故發生。此外，要確保探頭的絕緣層完好無損，避免出現漏電現象。

避免干擾：測試過程中，測試線路應遠離電機、變壓器等強電磁設備，以防止電磁干擾影響測量結果。必要時，可以使用屏蔽線來減少干擾。

量程選擇合理：若冷啟動峰值電流超過 PKC6100A 的量程，會導致信號削波（即波形頂部出現平切現象），從而使測量結果不準確。因此，在測試前要根據預計的峰值電流選擇合適的量程，若不確定，可先選擇較大量程進行試測，再根據試測結果調整。

共地處理：確保示波器的接地與開關電源的接地為同一接地，以避免共模干擾導致讀數偏差。

通過正確使用 PKC6100A 交直流電流探頭，并嚴格按照上述測試步驟和注意事項操作，能夠精準地測量出開關電源的冷啟動峰值電流，為開關電源的設計優化、元件選型（如選擇合適的保險絲、整流橋等）提供可靠的依據，從而保障開關電源及相關電路的安全穩定運行。
