雙探頭法評估探頭負載效應

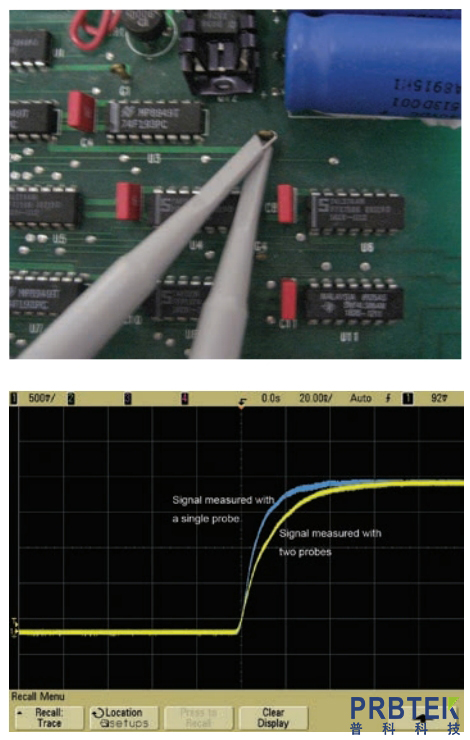

     圖1.用兩個探頭檢查探頭載荷情況。

　　被動探頭和主動探頭的關鍵區別概述如下圖2。

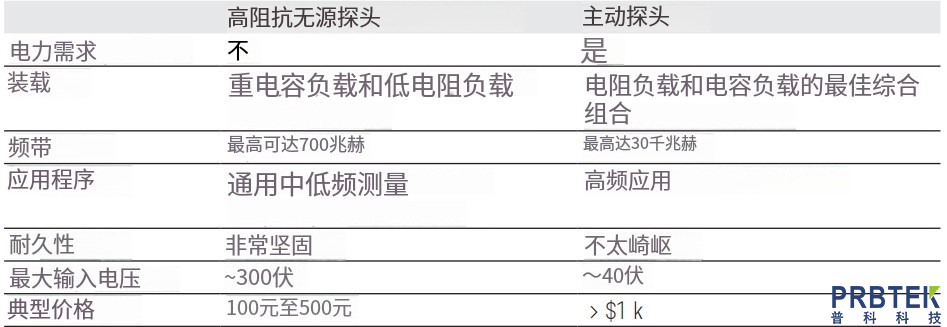

　　圖2.高阻抗被動探頭與主動探頭的比較。

　　在探測電路之前，將探頭尖端連接到電路上的一個點，然后將第二個探頭連接到同一位置。理想情況下，您應該看不到信號上的任何變化。如果您看到變化，則是由探頭負載引起的。

　　在一個理想的世界中，探針是一個非侵入式(具有無限輸入電阻、零電容和電感)的導線，連接到感興趣的電路，它將提供被測信號的精確副本。但在現實世界中，探針成為測量的一部分，它向電路引入負載。

　　為了檢查探頭加載效果，首先將一個探頭連接到被測電路或已知階躍信號，并將另一端連接到示波器的輸入端。觀察示波器屏幕上的軌跡，保存軌跡并在屏幕上重現軌跡，以便將軌跡保留在屏幕上進行比較。然后，使用相同類型的另一個探頭，將其連接到相同點，并查看原始軌跡如何隨雙探頭而變化。

　　您可能需要對探測進行調整，或者考慮使用負載較低的探測器來進行更好的測量。例如，在這個例子中，縮短地面領先就起到了作用。在圖3中用一根18厘米(7英寸)長接地線探測電路接地。

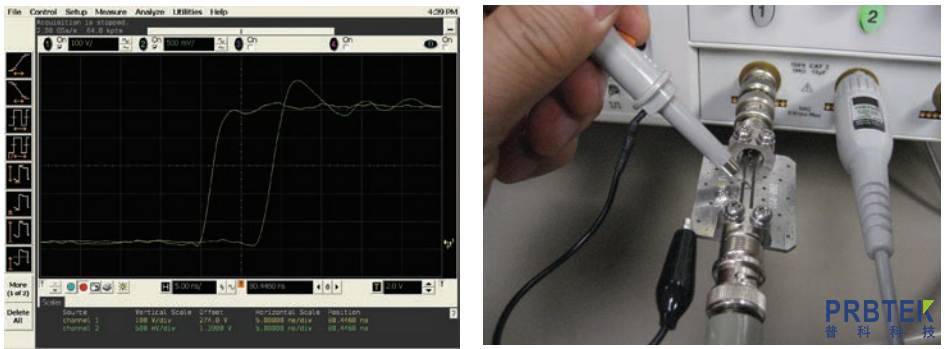

　　圖3.長地引線引起的探頭負荷。
