示波器探頭的正確補償指南

　　在使用示波器探頭之前，確保探頭正確補償是非常重要的，因為這直接影響到測量的準確性和可靠性。以下是一些關于探頭補償?shù)脑敿毑襟E和注意事項。

　　大多數探頭的設計與特定示波器型號的輸入相匹配。但是，示波器與示波器之間，甚至同一示波器中不同輸入通道之間都有細微的差異。當您首次將探頭連接到示波器輸入時，請務必檢查探頭補償，因為它可能已經過調整，以匹配不同的輸入。為了解決這個問題，大多數無源探頭具有內置補償RC除法器網絡。探頭補償是調整RC除法器以使探頭在探頭額定帶寬內保持衰減比的過程。

　　如果您的作用域可以自動補償探測的性能，那么使用該特性是有意義的。否則，使用手動補償來調整探頭的可變電容。大多數示波器的前面板上都有一個方波參考信號，用于補償探頭。您可以將探頭尖端連接到探頭補償端子，并將探頭連接到示波器的輸入端。查看方波參考信號，用小螺絲刀在探頭上做適當?shù)恼{(diào)整，使示波器屏幕上的方波看起來是正方形的。

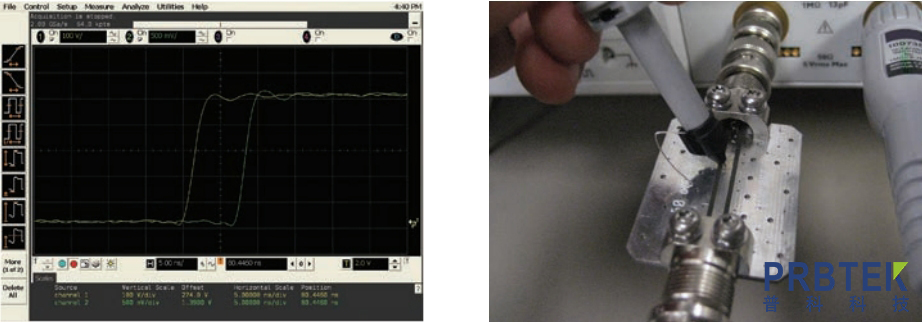

　　在圖1中，用短的彈簧接地導線探測同一信號地，探測信號上的環鳴聲(紫色痕跡)隨著較短的接地導線的縮短而消失。

　　圖1.短接地引線可減少探頭負荷。

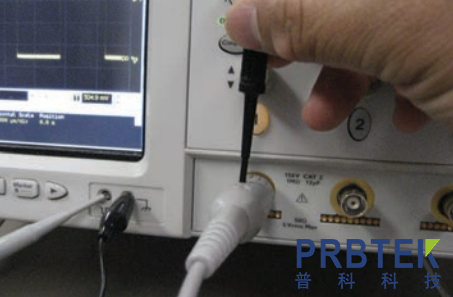

　　圖2.使用一個小的螺桿驅動器來調節探頭的可變電容。

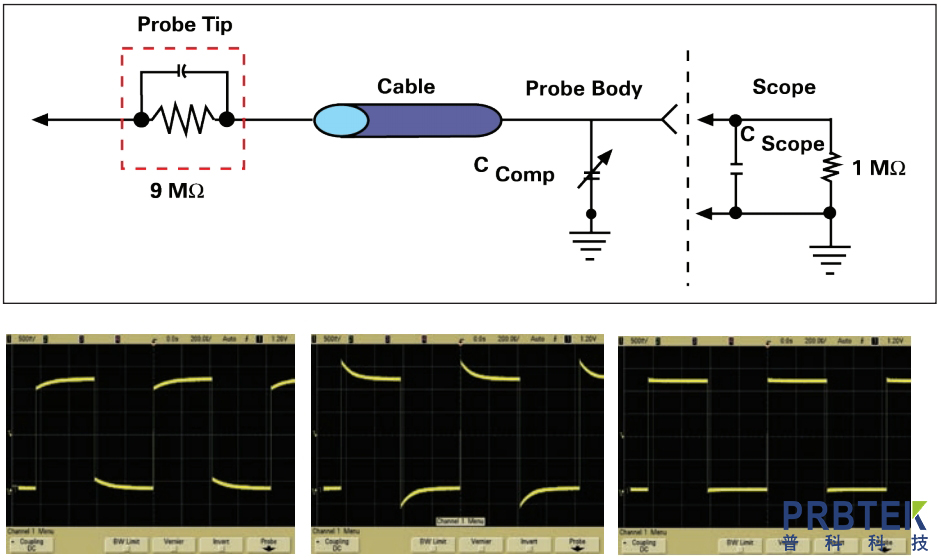

　　圖3頂部的圖表顯示了如何正確調整探頭末端終止盒中的補償電容。正如你在圖片中所看到的，當?shù)皖l調節不當時，你可以在方波上產生過沖或欠沖。這將導致測量中的高頻誤差。這是非常重要的，以確保這個補償電容器是正確的調整。

　　如圖3所示。補償調整對應的是平方波。
