示波器探頭的倍率與示波器倍率的關系

　　示波器是電子工程師和電子愛好者常用的測試儀器，用于觀察和分析電信號的波形。在使用示波器時，探頭和示波器本身的倍率設置是兩個關鍵參數，它們共同決定了信號在屏幕上的顯示大小和精度。本文將探討示波器探頭的倍率與示波器倍率之間的關系。

　　1. 示波器探頭的倍率

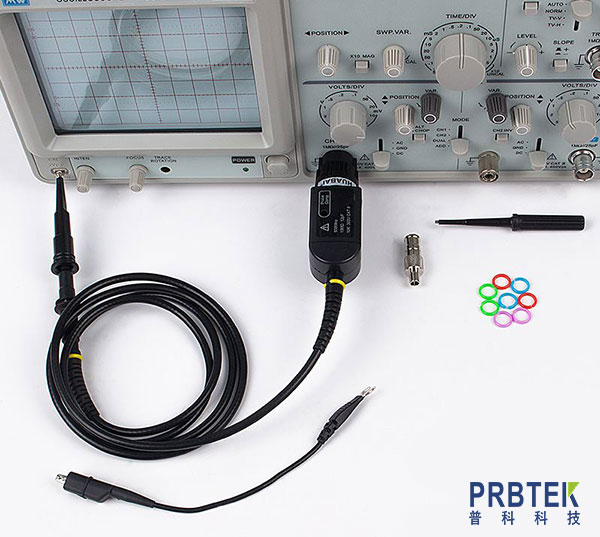

　　示波器探頭是連接被測電路和示波器輸入端的設備。探頭通常具有可調的倍率，常見的倍率有1X和10X。1X倍率表示探頭將信號直接傳遞到示波器，不進行任何衰減;而10X倍率則表示探頭將信號衰減到原始幅度的十分之一后再傳遞給示波器。

　　探頭的倍率選擇取決于被測信號的幅度和示波器的輸入范圍。對于幅度較小的信號，通常使用1X倍率以避免信號衰減;而對于幅度較大的信號，使用10X倍率可以保護示波器的輸入電路，避免過載。

　　2. 示波器倍率

　　示波器的倍率，也稱為垂直靈敏度，是指示波器屏幕上每格(division)代表的電壓值。例如，如果示波器的倍率設置為1V/div，那么屏幕上每一格代表1伏特的電壓變化。

　　示波器的倍率設置決定了信號在屏幕上的垂直放大程度。通過調整倍率，可以確保信號波形在屏幕上顯示得既不過于壓縮也不過于放大，從而便于觀察和分析。

　　3. 探頭倍率與示波器倍率的關系

　　探頭倍率和示波器倍率是相互影響的。當使用10X探頭時，示波器的輸入信號實際上已經被衰減了10倍。因此，為了正確顯示信號的實際幅度，示波器的倍率設置需要相應地增加10倍。

　　例如，如果使用10X探頭，并且示波器的倍率設置為1V/div，那么實際上屏幕上每一格代表的是10伏特的電壓變化。換句話說，示波器的倍率設置應該考慮到探頭的衰減效果。

　　4. 實際操作中的注意事項

　　校準：在使用示波器和探頭之前，應進行校準以確保測量精度。大多數示波器都提供了校準信號，可以用來校準探頭和示波器的設置。

　　讀數：在讀取信號幅度時，需要同時考慮探頭和示波器的倍率設置，以獲得準確的測量結果。

　　選擇合適的倍率：根據被測信號的特性選擇合適的探頭倍率和示波器倍率，以確保信號在屏幕上顯示得清晰且不失真。

　　5. 結論

　　示波器探頭的倍率和示波器倍率是密切相關的。正確理解和設置這兩個參數對于準確測量和分析電信號至關重要。通過校準和合理選擇倍率，可以確保示波器提供可靠和精確的測量結果，從而幫助工程師和技術人員有效地進行電路調試和故障排除。
