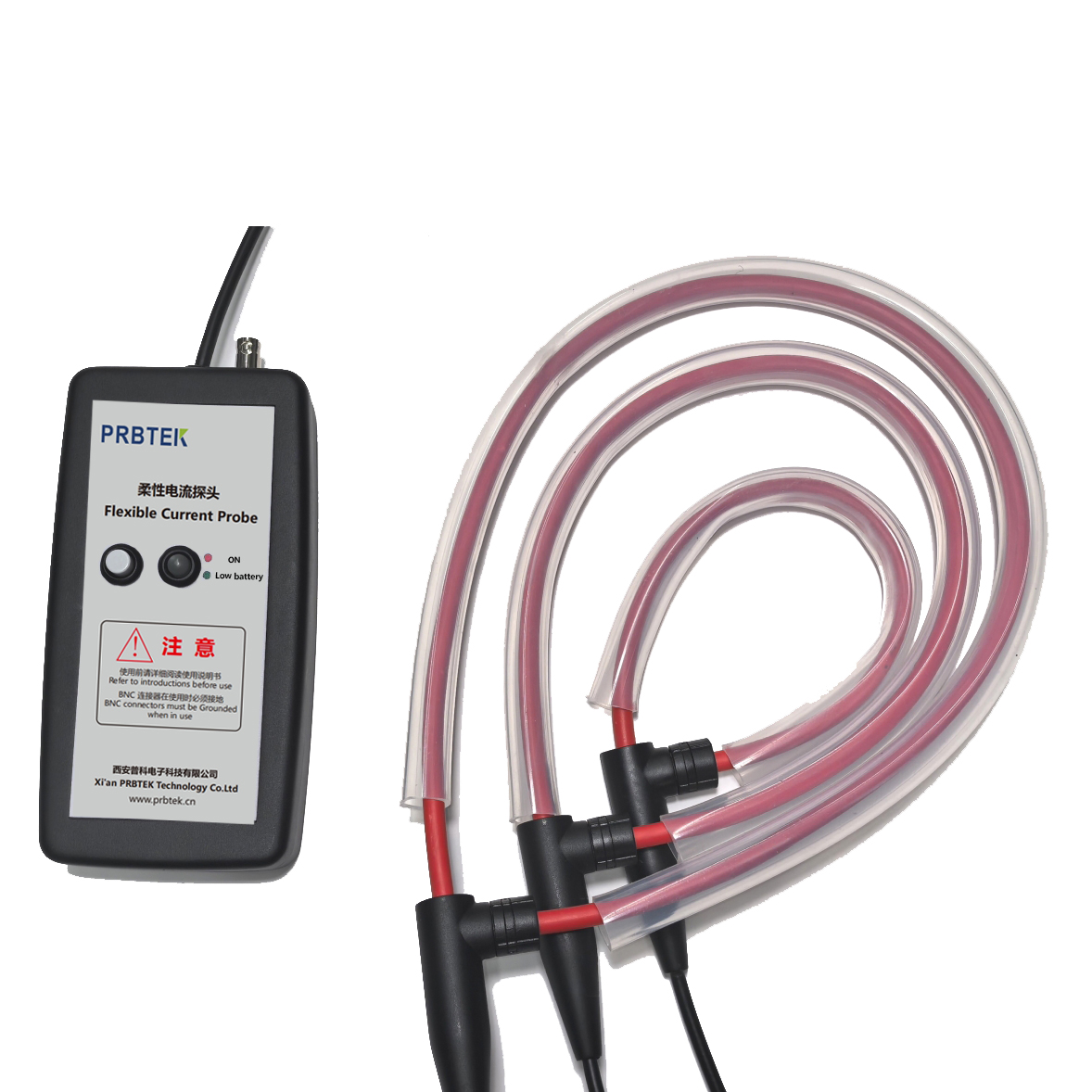

普科PK-CWT/150羅氏線圈在工業電機驅動保護中的應用方案

一、引言

在工業自動化生產中，電機作為核心動力設備，其穩定運行直接關系到生產效率與產品質量。電機驅動系統常面臨過載、短路等故障威脅，傳統監測手段難以精準、實時察覺電流異常。PK-CWT/150 羅氏線圈憑借獨特性能，為工業電機驅動保護提供了可靠解決方案。

二、PK-CWT/150 性能優勢

1. 高靈敏度與精度：PK-CWT/150 靈敏度達 0.2mV/A，在電機電流測量中，能敏銳感知微小電流變化，配合≤±1% 的測量精度，確保為電機運行狀態評估提供精準數據，及時發現潛在異常。

2. 寬頻帶響應：頻率響應帶寬覆蓋 0.1Hz 至 16MHz，不僅能穩定監測電機工頻電流，還可快速捕捉高頻瞬態電流變化，全面掌握電機運行狀況，有效應對復雜工況下的電流波動。

3. 大電流耐受：額定電流可達 60kA，峰值電流耐受能力出色，可承受電機啟動、堵轉等瞬間大電流沖擊，保證測量的穩定性與可靠性，適應工業電機多樣運行場景。

4. 柔性開環設計：采用柔性開環結構，安裝便捷，能靈活適配各類規格電纜，無需對電機驅動系統原有線路進行大規模改造，減少安裝成本與停機時間。

5. 強抗干擾能力：特殊屏蔽工藝結合積分電路設計，對 50/60Hz 工頻電壓場及 MHz 級高頻干擾具備強大免疫力，在復雜電磁環境下，也能為電機電流測量提供純凈、準確數據。

三、應用場景分析

1. 電機過載監測：電機長時間過載運行，電流會持續高于額定值。PK-CWT/150 憑借高靈敏度，實時監測電流變化，一旦電流超出設定閾值，迅速發出預警信號，提醒工作人員及時處理，防止電機因過熱損壞，延長電機使用壽命。

2. 短路故障檢測：電機發生短路故障時，瞬間會產生極大電流。PK-CWT/150 的寬頻帶響應與大電流耐受能力，可快速、準確捕捉短路瞬間的電流突變，為保護裝置提供精準信號，及時切斷電路，避免故障擴大，保障電機及整個驅動系統安全。

3. 啟動過程監測：電機啟動瞬間電流較大，且啟動過程電流變化復雜。PK-CWT/150 能夠精準監測啟動過程中的電流波形，幫助技術人員分析電機啟動性能，判斷啟動方式是否合理，優化啟動參數，確保電機平穩啟動，降低啟動對設備的沖擊。

四、應用方案實施

1. 安裝布置：將 PK-CWT/150 羅氏線圈柔性環繞在電機供電電纜上，確保電纜穿過線圈中心，安裝位置盡量靠近電機接線端，以減少測量誤差。多個電機的情況下，為每個電機單獨配備 PK-CWT/150，并做好標識，方便后續數據采集與分析。

2. 連接測量系統：將 PK-CWT/150 輸出端與示波器、數據采集器或電機控制系統相連。若連接示波器，依據 0.2mV/A 的靈敏度，合理設置示波器衰減比例；連接數據采集器時，確保采集器采樣頻率滿足寬頻帶測量需求，保證數據準確采集與傳輸。

3. 設置報警閾值：參考電機額定電流及相關運行參數，結合實際生產需求，在監測系統中為 PK-CWT/150 設置合理的過載、短路報警閾值。例如，將過載報警閾值設為電機額定電流的 1.2 倍，短路報警閾值設為額定電流的 5 倍。

4. 數據監測與分析：通過監測系統實時獲取 PK-CWT/150 采集的電機電流數據，繪制電流曲線，分析電流變化趨勢。定期對歷史數據進行復盤，挖掘潛在故障隱患，為電機維護保養提供數據支撐，實現預防性維護。

五、應用案例

某汽車制造企業生產車間，大量電機用于生產線設備驅動。引入 PK-CWT/150 羅氏線圈前，電機故障率較高，頻繁出現過載、短路故障，導致生產線停機，嚴重影響生產進度。采用 PK-CWT/150 構建電機驅動保護監測系統后，實時精準監測電機電流。運行半年內，成功預警電機過載故障 20 余次、短路故障 5 次，工作人員及時響應處理，電機故障率顯著下降 40%，生產線停機時間大幅縮短，生產效率得到有效提升，為企業創造了可觀經濟效益。

六、總結

PK-CWT/150 羅氏線圈在工業電機驅動保護領域優勢顯著，憑借高靈敏度、寬頻帶、大電流耐受、柔性設計及強抗干擾能力，可有效監測電機運行電流，及時發現并預警故障隱患。通過合理的安裝布置、系統連接、閾值設置與數據監測分析，能為工業電機提供可靠保護，保障生產穩定運行，具有極高推廣應用價值。
