基于PKC7050高頻電流探頭的電機啟動電流測試方案

電機的啟動電流是評估電機驅動系統性能的重要參數，可直接反映電機啟動瞬間的負載特性、繞組性能和驅動器保護設計的合理性。普科科技新推出的PKC7000系列高頻電流探頭從30A 到 500A的電流范圍、5MHz 到 120MHz 的帶寬，廣泛用于開關電源、電機驅動等場景，其憑借寬頻帶響應與高精度測量能力，可精準捕捉啟動過程中的瞬態電流波形。

本文以三相異步電機為例，詳解基于PKC7050型號的啟動電流測試方案。

一，測量原理

電機在啟動時，由于轉子轉速為零，繞組切割磁感線的速度最大，導致啟動電流遠高于額定電流。該瞬態電流包含直流分量、基波分量及高頻諧波。PKC7000系列電流探頭基于霍爾效應原理，通過檢測繞組周圍的磁場變化間接轉化為電壓信號的變化，同時支持±70A的量程，滿足中小功率電機（1-10kW）的啟動電流的測量需求。

二，測量準備

1.設備選型與檢查

選用PKC7050高頻電流探頭（量程±50A，帶寬DC-50MHz）。測試前要先檢查探頭鉗口是否清潔，線纜有無破損；通過示波器自檢功能驗證通道精度，確保測量誤差＜1%，并在確保無負載連接的狀態下，對電流探頭進行消磁調零。

2.電機與測試環境準備

被測對象為3kW三相異步電機（額定電流6.8A，啟動電流預估40-50A），斷開電機與驅動器的連接，檢查繞組絕緣電阻（應＞500MΩ）。測試環境遠離強磁場設備（如電焊機），工作臺鋪設絕緣墊，操作人員佩戴絕緣手套。

三，探頭參數設置

PKC7050切換至50A量程（避免啟動電流飽和）。示波器垂直靈敏度設為1V/div（對應10A/div），時基設為10ms/div，觸發方式選擇“上升沿觸發”，觸發電平設為10A（略高于額定電流）。

四，測量步驟

1.連接測試回路

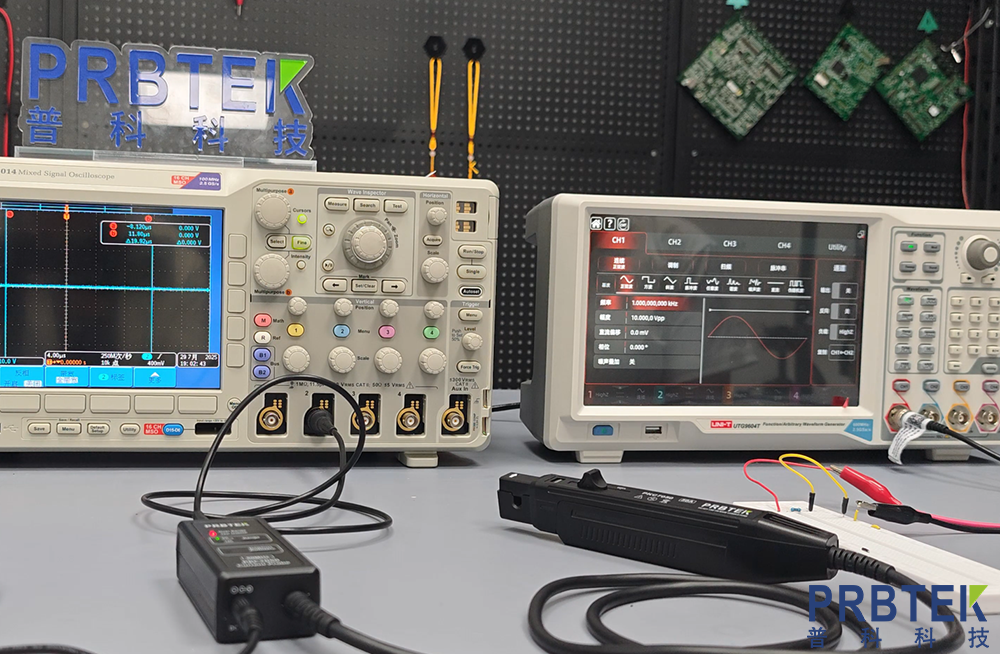

關閉驅動器電源，將PKC7050探頭鉗口卡在電機U相繞組與驅動器的連接線上，確保導體位于鉗口中心（偏差會使得測量誤差增大）。探頭輸出端通過BNC線纜連接示波器CH1通道，接地端與驅動器保護地直接連接（接地線長度＜10cm，減少環路干擾）。

2.啟動電機并采集數據

啟動驅動器，保證電機在額定電壓的狀態下啟動，示波器自動觸發并記錄啟動過程中的電流波形。連續采集3次后啟動數據，確保重復性誤差＜2%。重點記錄：峰值電流（Ipeak）及出現時間、電流從峰值降至額定電流的衰減時間、波形中高頻振蕩的頻率與幅值（反映驅動器的開關特性）

五，多工況對比測試

分別在空載、50%負載、額定負載的條件下分別進行重復測試，繪制“啟動電流-負載率”關系曲線。通過示波器的FFT功能分析不同負載下的諧波成分，計算總諧波畸變率（THD），再對負載對啟動電流波形的影響進行評估。

六，數據解讀與故障診斷

1.正常波形

健康電機的啟動電流波形應呈現平滑衰減趨勢，峰值在額定電流5-6倍范圍內，衰減時間＜100ms，高頻諧波（＞10kHz）占比＜5%。

2.典型故障判斷

若測量的峰值電流超過8倍的額定值，且出現衰減緩慢的情況，可能是繞組短路（需要結合絕緣電阻再次進行測試驗證）；若波形出現間歇性突降的情況，提示驅動器過流保護誤動作（需檢查保護閾值的設置）。

通過PKC7050高頻電流探頭的精準測量，可掌握電機啟動過程中的電流特性，為驅動系統的參數優化、電路的設計優化及電機的故障診斷等提供依據，提升了測試效率與數據可靠性，是必不可少的高精度電流測量工具。
