PKC8030L幫某自動化廠商解決伺服電機電流監測難題

“之前用普通電流鉗測伺服電機啟動電流，要么抓不到峰值，要么數據飄得沒法用，現在換了 PKC8030L高頻電流探頭，不僅啟動沖擊電流能精準記錄，多臺電機同時測試時數據也穩了，研發周期至少縮短了 15%?！?某工業自動化設備廠商的電機測試工程師李工，在近期的技術交流中這樣評價 PKC8030L 電流探頭。

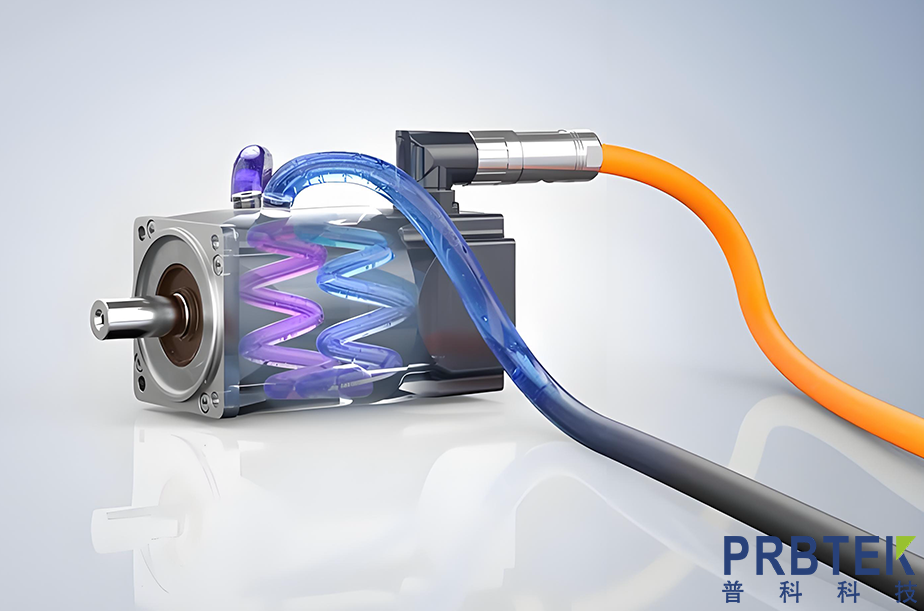

作為專注于中小型伺服電機（功率 100W-5kW）研發的企業，該廠商此前在電機動態電流測試中，一直被三大痛點困擾 —— 而 PKC8030L 的出現，恰好針對性破解了這些難題。

一、客戶核心測試困境：3 個問題卡了研發進度

該廠商的測試場景主要圍繞 “伺服電機動態性能驗證” 展開，具體包括啟動沖擊電流監測、高頻換相電流捕捉、多工位并行測試，此前使用普通低頻電流鉗時，問題集中爆發：

啟動沖擊電流測不準

伺服電機啟動瞬間會產生 2-5 倍額定電流的沖擊（比如 1kW 電機額定電流 4.5A，啟動峰值可達 15-20A），普通電流鉗要么量程不足（最大 10A），要么量程夠但分辨力差（10A 量程最小分辨力 100mA），多次測試中 “峰值要么超量程顯示‘OL’，要么捕捉到的數值差 2-3A”，導致電機啟動保護參數無法精準設定。

高頻換相電流失真嚴重

伺服電機采用 PWM 控制，換相頻率通常在 5-20kHz，普通電流鉗帶寬僅 500Hz-1kHz，測試時高頻信號被 “截波”，原本尖銳的換相電流脈沖變成了 “平頂波”，無法記錄電流上升沿（約 5-10μs）和下降沿特征，進而無法分析電機繞組的高頻損耗，影響電機效率優化。

多工位測試干擾大

實驗室有 6 個并行測試臺，相鄰臺間距僅 1.5 米，普通電流鉗抗干擾能力弱，當多臺電機同時測試時，50Hz 工頻干擾和相鄰設備的電磁輻射，會讓 1-5A 的電流數據產生 ±8%-10% 的波動，“明明是同一批電機，在不同工位測出來的額定電流能差 0.3A，根本沒法做一致性分析”。

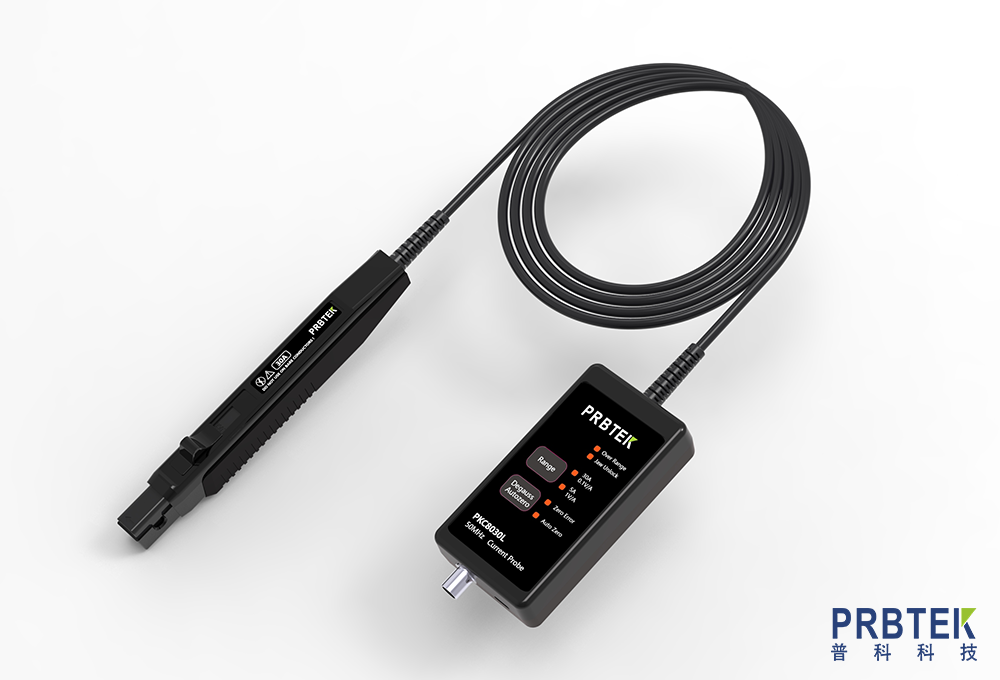

二、PKC8030L 的適配解決方案：3 個核心優勢直擊痛點

在對比了 3 款同類型電流探頭后，該廠商最終選擇 PKC8030L，核心在于其參數與測試需求的高度匹配：

1. 雙量程 + 高精度，精準捕捉動態電流

PKC8030L 的 5A/30A 雙量程設計，剛好覆蓋該廠商的測試需求：

測電機額定電流（1-5A）時，用 5A 量程（最小分辨力 1mA，全量程精度 ±1%），比如 4.5A 額定電流，多次測試誤差僅 ±0.04A，一致性遠超之前的普通電流鉗；

測啟動沖擊電流（15-20A）時，切換到 30A 量程（最小分辨力 10mA，精度 ±2%），峰值捕捉無遺漏，李工反饋 “現在能穩定記錄到 18.5±0.3A 的啟動峰值，據此調整電機控制器的過流保護閾值，比之前更安全也更精準”。

2. 50MHz 寬帶寬，完整還原高頻信號

針對 5-20kHz 的換相電流，PKC8030L 的 DC~50MHz 帶寬完全夠用 —— 測試中能清晰記錄到換相電流的上升沿（約 7μs）、峰值（2.8±0.03A）和下降沿（約 9μs），沒有任何截波失真。

“之前看不到的高頻損耗問題，現在通過電流波形能直接分析：比如某批次電機換相電流峰值比正常高 0.2A，排查后發現是繞組繞制密度不均，及時調整了工藝”，李工補充道。

3. 強抗干擾設計，多工位測試數據穩了

PKC8030L 采用差分測量原理 + 多層電磁屏蔽結構，配合 “測試導線用屏蔽雙絞線、示波器輸入阻抗設 1MΩ” 的操作規范，在多工位并行測試時，電流數據波動被控制在 ±3% 以內。

“現在 6 個工位同時測，同一批電機的額定電流偏差最多 0.1A，一致性分析終于能正常做了，不用再反復拆裝機測試”，這一改變讓測試效率提升了近 30%。

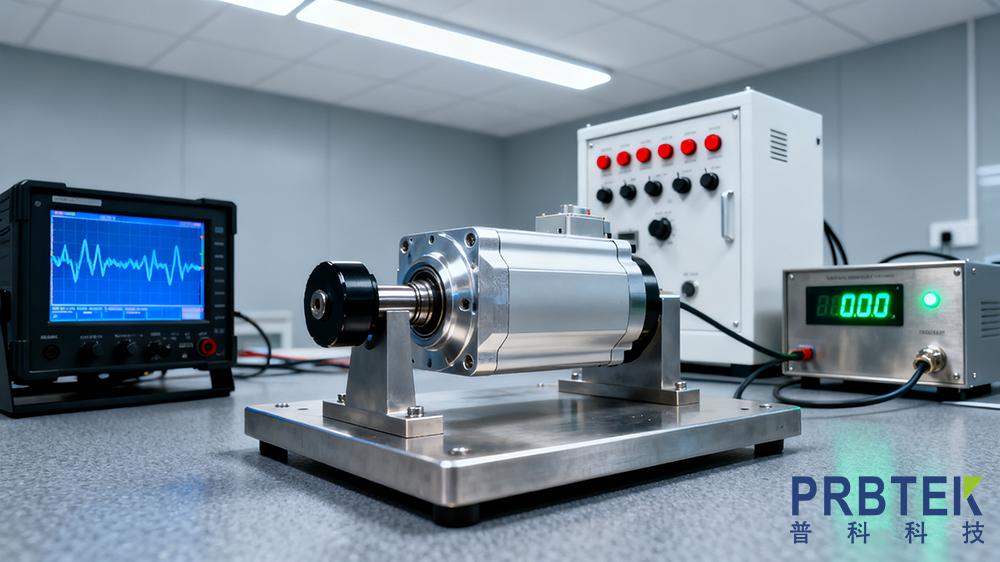

三、實測案例：1.5kW 伺服電機動態性能測試

以該廠商主力產品 ——1.5kW 伺服電機（額定電流 6.8A，額定轉速 3000rpm）的測試為例，PKC8030L 的表現具體可量化：

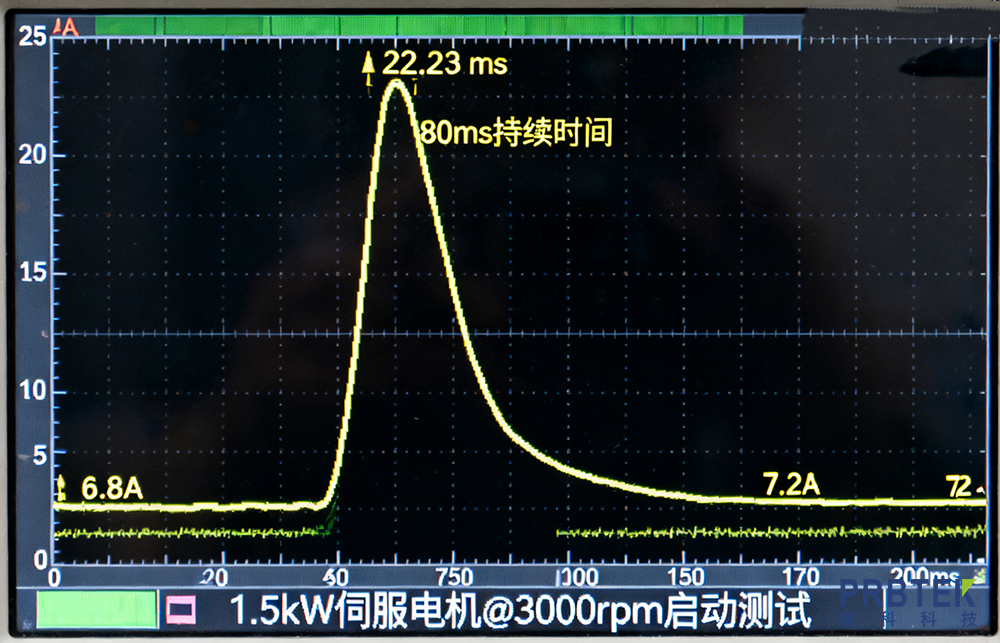

啟動沖擊測試：設定電機從 0→3000rpm 的加速時間為 0.5s，用 PKC8030L 30A 量程監測，捕捉到啟動峰值電流 22.3A，持續時間約 80ms，基于此將控制器過流保護值設定為 25A（留 12% 冗余），比之前憑經驗設定的 30A 更精準，減少了保護誤觸發。

換相電流分析：在 3000rpm 額定轉速下，監測到換相電流頻率 18kHz，峰值 3.2A，電流脈沖寬度 12μs，對比設計值（峰值 3.0±0.2A），偏差僅 0.2A，判斷繞組參數合格，無需調整繞制工藝。

負載變化測試：給電機施加 50%-100% 額定負載，記錄電流變化：50% 負載時電流 3.5A，75% 負載時 5.1A，100% 負載時 6.8A，電流與負載呈完美線性關系（R2=0.999），驗證了電機的負載適應性。

四、客戶反饋：不止解決問題，還降低了測試成本

除了測試數據的精準度提升，該廠商還提到兩個意外收獲：

兼容性省了轉接費：PKC8030L 的標準 BNC 接口，直接適配實驗室現有的 Tektronix MDO3024 示波器，不用額外買轉接模塊，省了近 2000 元的配件成本；

過流保護避免損失：一次測試中，某臺電機繞組短路導致電流突然飆升至 35A（超 30A 量程），PKC8030L 立即觸發紅燈報警并切斷回路，避免了示波器和電機控制器被燒壞，“這一下就省了上萬元的維修費”。

目前，該廠商已將 PKC8030L 定為伺服電機測試的 “標準配置”，后續新研發的 2kW、3kW 電機測試，也全部采用該探頭。

如果您也在中小型電機、變頻器等設備的動態電流測試中，遇到量程不匹配、高頻失真、干擾大等問題，不妨參考這個案例 ——PKC8030L 的雙量程、寬帶寬、強抗干擾設計，或許能幫您快速突破測試瓶頸。
