普科PKC7030H電流探頭在三相電機驅動電路相位差測量中的應用

一、應用背景與測試需求

在新能源汽車、工業變頻器等設備的三相電機驅動系統中，**三相交流電的相位差精度直接決定電機運行效率與穩定性**——理想狀態下，U、V、W三相電壓與對應相電流的相位差應一致，且線電壓間相位差需嚴格保持120°。某變頻器廠商在研發過程中發現電機出現抖動、能耗偏高問題，懷疑是驅動電路中電壓與電流的相位偏移超標，需通過精準測量定位問題。

測試核心需求：

測量三相驅動電路中，每相電壓與對應相電流的相位差（目標誤差≤±0.5°）；

驗證三相線電壓（U-V、V-W、W-U）間的相位差是否符合 120° 設計要求；

被測驅動電壓峰值達 600V，需兼顧測量安全性與信號完整性。

選用設備：

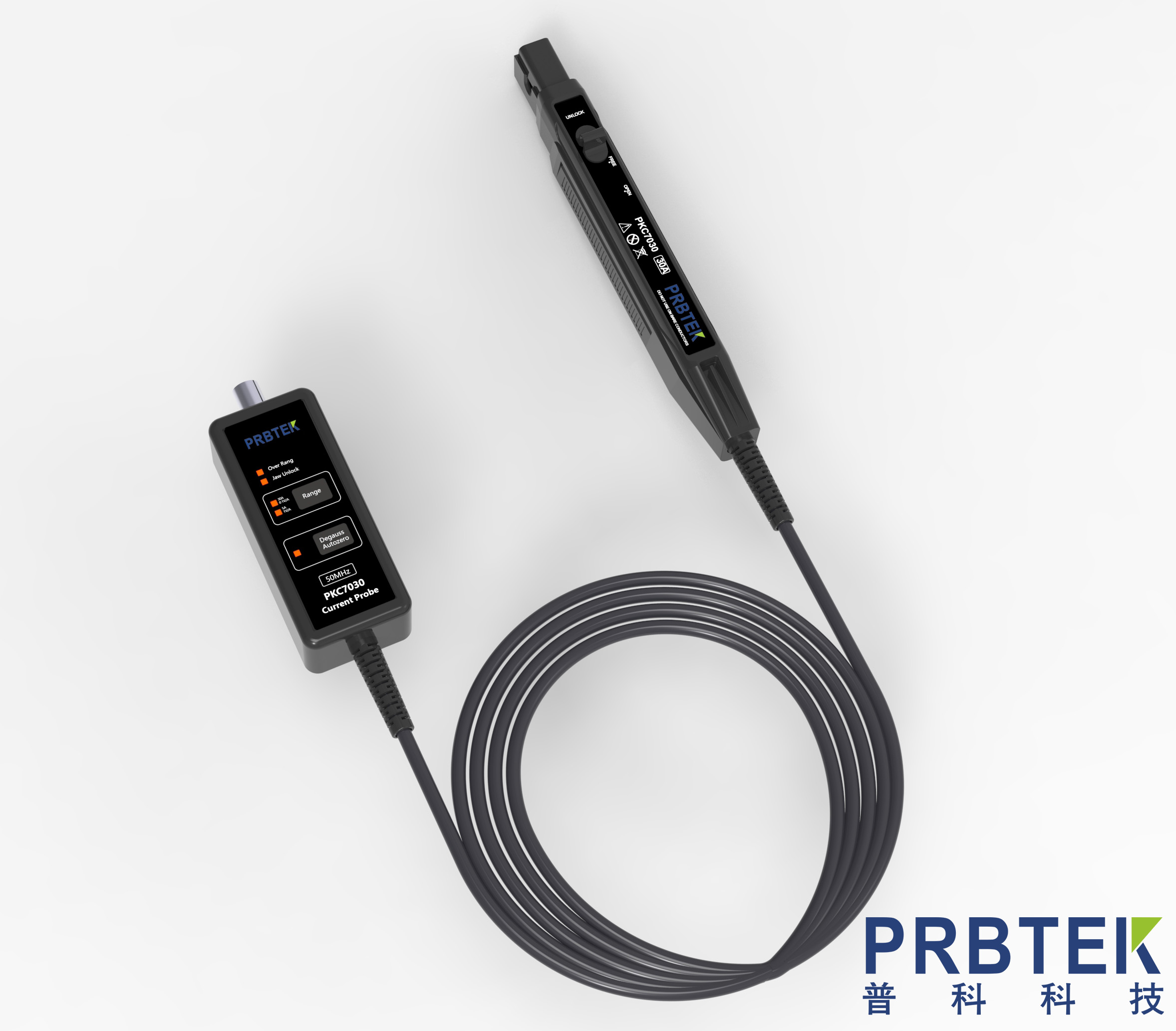

相位測量核心：普科科技 PKC7030H 高頻電流探頭（DC-120MHz 帶寬，支持 ±30A 量程）+ 普科 PKDV5351 高壓差分探頭（PKDV5000 系列，1000:1 衰減比，3500Vpk 最大輸入）；

示波器：力科 WaveSurfer 62Xs（2GHz 帶寬，5GS/s 采樣率）；

輔助設備：三相可調電源、電機驅動板、無感電阻（用于電流采樣校準）。

二、測試原理與探頭選型依據

1. 相位差測量原理

相位差本質是兩個同頻率信號的時間偏移，計算公式為：Δφ = (Δt / T) × 360°其中，Δt 為兩信號上升沿（或下降沿）的時間差，T 為信號周期。對于電機驅動電路，需同步采集每相的電壓信號（如 U 相電壓 Vu）與電流信號（如 U 相電流 Iu），通過示波器計算兩者相位差，同時對比三相線電壓的相位關系。

2. 普科探頭選型核心邏輯

PKC7030H 電流探頭：120MHz 寬頻帶完全覆蓋電機驅動 PWM 載波信號（20kHz-100kHz），避免高頻信號相位畸變；內置鐵芯磁環設計，磁滯效應導致的相位延遲僅 0.3°（100kHz 時），經補償后可忽略；±30A 量程適配電機工作電流范圍，零位調整功能可消除靜態偏移。

PKDV5351 高壓差分探頭：屬于普科 PKDV5000 系列核心型號，專為中高壓工業場景設計。3500Vpk 最大輸入電壓遠超被測 600V 峰值，100MHz 帶寬與 1000:1 衰減比完美匹配測試需求；差分輸入阻抗 40MΩ/2.5pF，單端對地 20MΩ/5pF，高阻特性減少對被測電路的負載干擾；技術手冊標注 100kHz 時相位延遲僅 0.18°，滿足同步測量的相位一致性要求。

兩者搭配優勢：探頭間相位響應特性匹配（均經過工廠校準），且均符合 CAT II/CAT III 安規標準，兼顧測量精度與工業場景安全性。

三、詳細測試步驟

1. 測試系統搭建

電壓測量：PKDV5351 探頭正負輸入端接驅動板每相輸出端與參考點，開啟 1000X 衰減模式，示波器輸入阻抗設為 1MΩ；輸入線雙絞處理，避免 EMI 干擾，地線長度控制在 3cm 內。

電流測量：PKC7030H 探頭居中夾套在每相電流輸出線上，確保電流方向與探頭標識一致，通過自帶零位旋鈕將空載電流偏移調至≤0.01A。

校準環節：將 PKC7030H 與無感電阻采樣的電流信號對比，記錄 20kHz、50kHz、100kHz 頻率下的相位延遲值；PKDV5351 通過 USB 供電預熱 20 分鐘，按說明書完成零點校準，確保初始相位精度。

2. 示波器設置與測量流程

參數配置：采樣率設為 1GS/s，時基調整至 10μs/div，觸發方式選擇 “邊沿觸發”（以 U 相電壓上升沿為觸發源）；

相位測量功能開啟：在示波器中調用 “Phase” 測量選項，設置測量源為 “通道 1（Vu）- 通道 4（Iu）”，測量邊沿為 “上升沿”，輸出單位為 “度數”；

數據采集：分別采集電機空載、50% 負載、滿載三種工況下的數據，每種工況記錄 10 組有效數據，避免偶然誤差；

三相對比：重復上述步驟，依次測量 V 相（Vv-Iv）、W 相（Vw-Iw）的相位差，同時切換測量源為線電壓（如通道 1-Vu、通道 2-Vv），驗證 U-V 線電壓相位差。

3. 探頭相位延遲補償

根據普科探頭技術手冊與實測校準數據：

50kHz 頻率下，PKC7030H 相位延遲為 0.3°，PKDV5351 相位延遲為 0.18°，總系統延遲 0.48°；

在示波器 “探頭設置” 中分別輸入兩款探頭的相位延遲值，系統自動對電壓、電流信號進行同步修正，確保相位差計算精度。

四、測試結果與問題定位

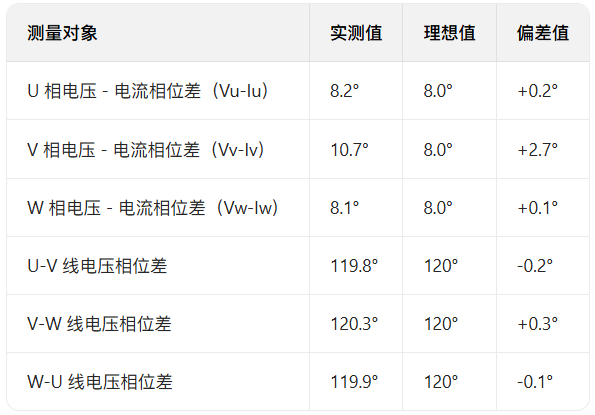

1. 關鍵測量數據（50% 負載工況）

2. 問題定位與驗證

從數據可見：V 相電壓與電流的相位差偏差達 2.7°，遠超設計允許范圍，這是導致電機抖動的核心原因。進一步排查發現，V 相驅動電路中的 IGBT 柵極電阻參數選型錯誤（偏大），導致電流響應滯后于電壓。

3. 探頭性能驗證

將整改后的驅動板復測，V 相相位差修正為 8.3°（偏差 + 0.3°），三相數據一致性良好。通過對比驗證：

PKDV5351 測量的電壓信號與標準高壓表讀數偏差≤0.3%，相位測量誤差≤0.2°；

PKC7030H 與無感電阻采樣的電流相位偏差≤0.15%，充分驗證了普科探頭組合在中高壓、高頻場景下的相位測量可靠性。

五、測試總結與探頭應用要點

1. 普科探頭核心優勢體現

精準相位特性：PKDV5351 高壓差分探頭 100kHz 時相位延遲僅 0.18°，PKC7030H 電流探頭相位延遲 0.3°，兩者協同測量的系統誤差可控制在 0.5° 內，滿足精密相位差測試需求。

高壓安全適配：PKDV5351 的 3500Vpk 最大輸入電壓與 CAT III 600V 安規等級，完美適配電機驅動 600V 高壓場景，內置過載保護報警功能可避免過壓損壞。

工業場景適配性：PKDV5351 支持輸入線雙絞處理、USB 便捷供電與檔位斷電保存，PKC7030H 采用開合式夾套設計，均滿足工業現場快速調試的操作需求。

2. 相位測量關鍵注意事項

探頭校準：高壓差分探頭需按說明書預熱 20 分鐘并完成零點校準，電流探頭需與標準采樣電阻對比，記錄不同頻率下的相位延遲值；

布線規范：PKDV5351 輸入線需雙絞處理，避免使用延長線；地線長度≤3cm，遠離大功率器件，減少電磁干擾對相位測量的影響；

阻抗匹配：示波器輸入阻抗需嚴格匹配探頭要求（PKDV5351 適配 1MΩ），否則會導致信號衰減或相位偏移，影響測量精度。
