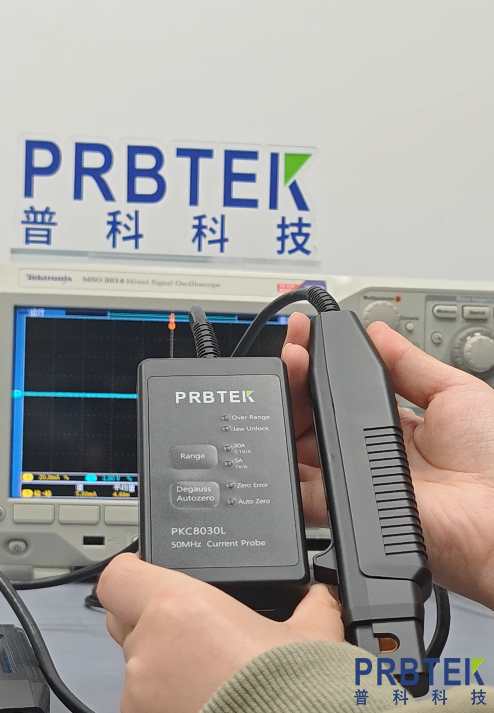

PKC8030L電流探頭在納米發電機性能測試中的應用

納米發電機作為將機械能、熱能等低品位能量轉化為電能的新型裝置，其輸出電流多呈現微安級、短脈沖、寬頻域的復雜特征，對測試設備的靈敏度、響應速度與抗干擾能力提出了嚴苛要求。西安普科科技推出的 PKC8030L 高頻電流探頭，憑借超寬頻帶、雙量程高精度等核心優勢，精準匹配納米發電機的測試需求，成為其性能研發與性能驗證中的關鍵測試裝備。

一、性能適配性：PKC8030L 與納米發電機測試需求的精準匹配

納米發電機（包括摩擦、壓電、熱釋電等類型）的電流輸出具有 “微弱、瞬態、寬頻” 三大核心特征，而 PKC8030L 的技術參數恰好針對性解決這些測試難點。

從信號捕獲能力來看，摩擦納米發電機的電流脈沖持續時間通常僅千分之一秒，熱釋電納米發電機因溫度波動產生的電流變化也具有毫秒級響應需求。PKC8030L 具備 DC-50MHz 超寬頻帶與≤7ns 的上升時間，遠高于納米發電機最高數十赫茲的信號頻率，能夠完整捕捉脈沖電流的上升沿、峰值與下降沿細節，避免傳統儀器因響應滯后導致的波形失真。

在微弱信號測量方面，納米發電機輸出電流多處于微安級別，部分精密測試場景甚至觸及微安級下限。PKC8030L 的雙量程設計（5A/30A）提供了精細化測量可能，其 5A 量程下的測量誤差僅為 ±1%±1mA，配合示波器的信號放大功能，可有效識別低至微安級的微弱電流信號，滿足納米發電機單位面積電能輸出效率的精準測算需求。

對于測試系統兼容性而言，納米發電機測試常需與示波器、數據采集系統聯動分析。PKC8030L 配備標準 BNC 輸出接口，可適配主流品牌示波器，無需額外轉接設備即可搭建測試鏈路，解決了部分專用探頭兼容性差的問題，大幅降低了測試系統的搭建復雜度。

二、核心應用場景：從基礎性能測試到進階研發驗證

PKC8030L 憑借其性能優勢，在納米發電機的研發、調試與性能評估全流程中發揮著不可替代的作用，覆蓋三大核心應用場景。

1. 瞬態電流波形捕獲與關鍵參數提取

在納米發電機的基礎性能測試中，峰值電流、脈沖寬度與電荷量是評價其能量轉換效率的核心指標。以摩擦納米發電機為例，其在機械接觸 - 分離過程中產生的脈沖電流持續時間短、峰值變化快，普通萬用表因采樣率不足無法準確捕捉瞬時值。而 PKC8030L 通過 50MHz 帶寬與高速響應能力，可清晰還原每一次機械作用下的電流波形，配合示波器的測量功能，能夠直接讀取峰值電流（波形最高點數值）、脈沖寬度（電流持續時間），并通過積分計算獲得總電荷量，為材料選型與結構優化提供量化依據。

對于熱釋電納米發電機，其電流輸出隨溫度波動而變化，PKC8030L 的直流測量能力可精準捕捉溫度緩慢變化時的靜態電流，同時高頻響應能力又能應對溫度驟變產生的瞬態脈沖，實現對 “靜態 - 動態” 全范圍電流信號的同步監測。

2. 負載特性與功率輸出優化測試

納米發電機的實際應用需匹配特定負載，其輸出功率與負載電阻的匹配關系是研發關鍵。在負載特性測試中，通過改變外接電阻值，PKC8030L 可實時監測不同負載下的電流變化，結合電壓探頭測得的負載電壓，即可計算輸出功率（P=UI），繪制 “功率 - 負載電阻” 關系曲線，確定最優負載參數。

例如在無線傳感節點供電的研發中，需測試納米發電機對微瓦級負載的供電能力。PKC8030L 的 ±1% 高精度測量能力，可準確捕捉負載變化引起的微小電流波動，避免因測量誤差導致的功率計算偏差，確保最優負載參數的可靠性。同時，其聲光一體化過流報警機制可實時提示過載風險，保護納米發電機與測試系統免受損壞。

3. 環境干擾抑制與信號保真測試

納米發電機的微弱電流信號極易受環境電磁干擾（如 50Hz 電網干擾）影響，導致測試結果失真。PKC8030L 雖未采用差分設計，但其高精度測量與低噪聲特性，配合規范的測試布線（如短粗連接線、可靠接地），可有效降低環境干擾的影響。在實驗室對比測試中，通過 PKC8030L 測得的電流波形信噪比顯著高于普通電流探頭，能夠清晰區分真實信號與干擾噪聲，為納米發電機的抗干擾設計提供數據支撐。

在多因素耦合測試場景中（如溫度與機械振動共同作用），PKC8030L 的寬頻帶特性可同時捕獲不同頻率成分的電流信號，通過示波器的頻譜分析功能，可分離出機械振動產生的低頻信號與溫度波動產生的直流分量，實現對多物理場作用下發電性能的精準解析。

三、測試系統搭建與實操優化：保障測量精度的關鍵環節

基于 PKC8030L 搭建納米發電機測試系統時，需遵循 “信號保真、干擾抑制、精準校準” 三大原則，才能充分發揮其性能優勢。

1. 標準測試鏈路構建

基礎測試系統的核心鏈路為：納米發電機→PKC8030L 電流探頭→示波器→數據分析終端。連接時需注意：將 PKC8030L 的探頭前端串聯在納米發電機的輸出回路中，優先選擇 5A 量程以保證微弱信號測量精度；采用帶屏蔽層的 BNC 線纜連接探頭與示波器，減少信號傳輸過程中的干擾引入；整個系統需單點接地，避免地環路噪聲影響。若需同步測量電壓，可增加電壓探頭接入示波器的另一通道，實現電流 - 電壓信號的同步采集。

2. 參數設置與校準技巧

示波器參數設置需匹配納米發電機的信號特征：時間刻度建議設為 1-10 毫秒 / 格，以清晰顯示脈沖電流的完整波形；電壓刻度根據探頭衰減比調整（通常設為 1-10 毫伏 / 格），確保波形在顯示屏內完整呈現；觸發模式選擇上升沿觸發，避免波形漂移。

測試前的校準是保證精度的關鍵：利用 PKC8030L 的自動消磁調零系統進行零點校準，消除零點漂移誤差；通過標準信號源輸入已知微安級電流信號，驗證探頭與示波器的測量準確性；記錄無信號時的背景噪聲值，在數據分析時進行扣除，進一步提升測量精度。

3. 特殊場景的測試優化

針對強電磁干擾環境，可將測試系統置于金屬屏蔽箱內，配合 PKC8030L 的低噪聲特性，最大限度降低外界干擾；測量微小電流時，可開啟示波器的 “信號平均” 功能，通過多次采樣疊加抵消隨機噪聲；對于長時間穩定性測試，利用示波器的數據記錄功能，配合 PKC8030L 的持續測量能力，可實現數小時的電流信號連續采集，評估納米發電機的長期工作性能。

四、應用價值對比：為何選擇 PKC8030L？

相較于其他測試方案，PKC8030L 在納米發電機測試中展現出 “性價比與專業性平衡” 的獨特優勢。與高端進口微小電流探頭（如 Keysight N2820A）相比，PKC8030L 在滿足微安級測量需求的同時，成本更為親民，且具備 30A 大電流測量能力，可覆蓋從研發到應用驗證的全場景，避免頻繁更換測試設備。

與普通萬用表相比，其不僅解決了瞬態信號捕捉難題，還能提供波形分析能力，實現從 “單一數值” 到 “完整過程” 的測試升級；相較于鉗形表，其串聯測量方式雖需斷開電路，但帶來了更高的測量精度與寬頻響應能力，更適配納米發電機的微弱信號測試需求。

結語：賦能納米發電技術的產業化推進

納米發電機的技術突破離不開精準的測試手段，PKC8030L 電流探頭以其超寬頻帶、雙量程高精度、高兼容性的核心優勢，精準匹配了納米發電機 “微弱、瞬態、寬頻” 的電流測試需求，在性能測試、負載優化、干擾抑制等關鍵環節提供了可靠的測量支撐。

隨著納米發電機在可穿戴設備、無線傳感、環境監測等領域的應用拓展，對測試設備的要求將持續提升。PKC8030L 憑借其靈活的應用場景與穩定的性能表現，有望成為科研機構與企業研發的標配測試裝備，為納米發電技術從實驗室走向產業化提供關鍵的測試保障。
