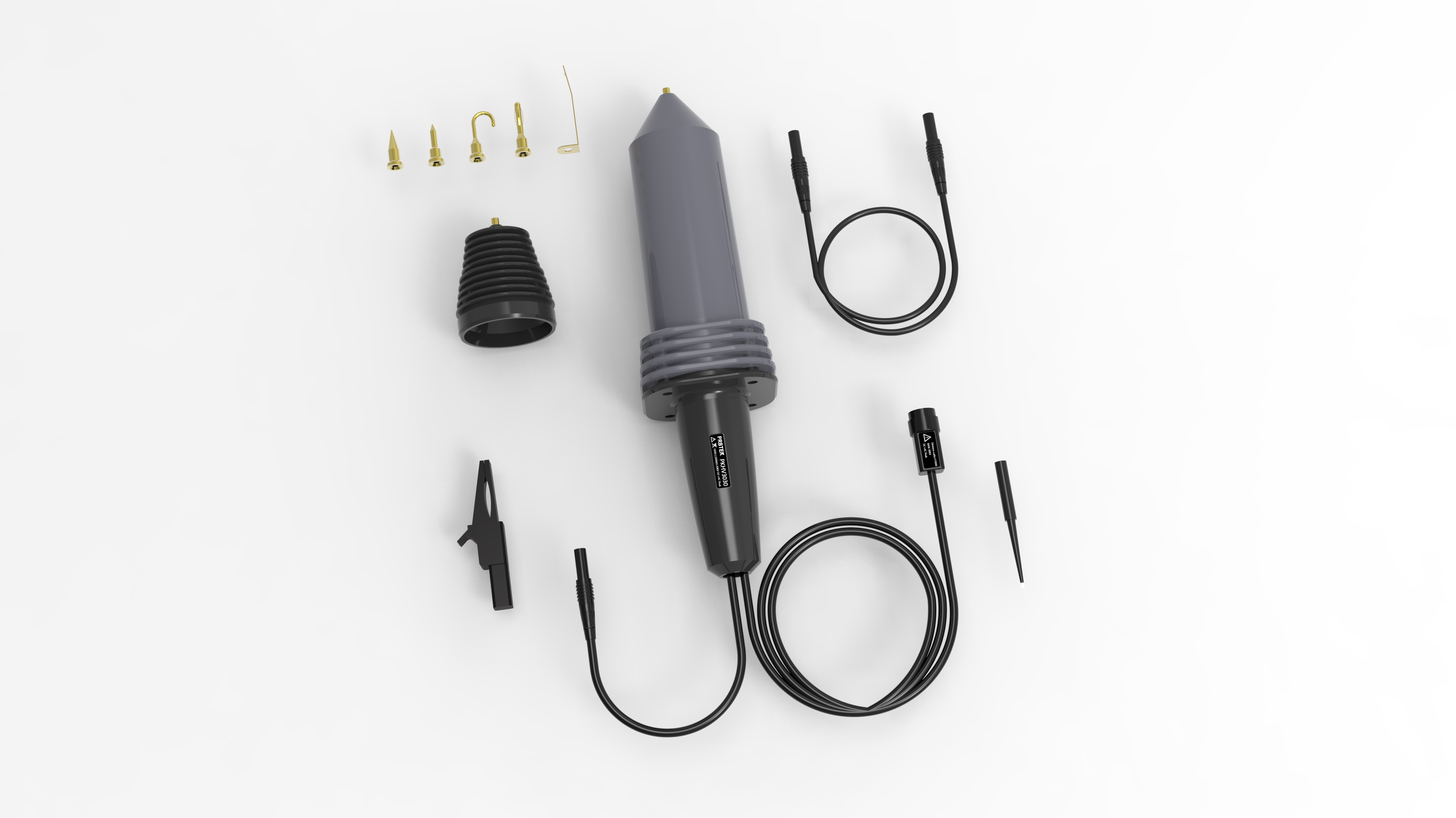

普科科技 PKHV3030 無源高壓衰減棒在新能源汽車高壓電池測試中的應用案例?

一、應用背景

隨著新能源汽車行業的快速發展，高壓電池組作為核心動力源，其性能與安全性直接關乎整車運行質量。在高壓電池組的研發、生產及售后檢測環節，需對電池充放電過程中的瞬態高壓信號、異常高壓脈沖等關鍵參數進行精準測量。然而，常規示波器探頭耐壓等級普遍較低（多在 1kV 以內），無法直接承受電池組測試中可能出現的 30KV 高壓信號，若強行測量，不僅會導致測試設備損壞，還可能引發安全事故。因此，亟需一款具備高耐壓、寬帶寬且衰減比穩定的無源高壓衰減設備，搭建安全可靠的高壓信號測量鏈路，普科科技（PRBTEK）國產無源高壓衰減棒 PKHV3030 應運而生，成為該場景下的理想解決方案。

二、測試需求與挑戰

某新能源汽車電池研發企業在開展高壓電池組極限充放電測試時，面臨以下核心需求與挑戰：

1. 高壓耐受需求：測試過程中電池組可能出現瞬時高壓峰值，最高可達 28KV，需測量設備輸入端能穩定承受 30KV 及以下高壓（符合 CATII 安全等級），避免絕緣擊穿風險。

2. 寬頻信號捕獲需求：電池組充放電過程中的瞬態信號頻率范圍覆蓋 DC 至 60MHz，需測量鏈路具備足夠帶寬，確保高頻信號無失真?zhèn)鬏?，?zhǔn)確捕捉信號波形細節（如尖峰脈沖、振蕩周期）。

3. 精準衰減需求：需將高壓信號按固定比例衰減至示波器可測量范圍（常規示波器輸入量程為 0-30V），要求衰減比穩定且誤差小，保證測量數據準確性，衰減比需達到 1000:1，即 30KV 高壓信號衰減后可降至 30V。

4. 兼容性與便捷性需求：設備需適配主流品牌示波器（如泰克、 Keysight），連接方式簡單，且具備良好的抗干擾能力，避免外界電磁環境對測量結果的影響。

三、PKHV3030 無源高壓衰減棒的適配性分析

普科科技 PKHV3030 無源高壓衰減棒的核心參數與測試需求高度匹配，具體適配優勢如下：

四、實際應用流程與效果驗證

（一）測試鏈路搭建

1. 硬件連接：將 PKHV3030 輸入端的高壓香蕉插頭與電池組測試點專用表筆連接，確保表筆與電池極柱接觸緊密（涂抹高壓絕緣脂增強密封性）；輸出端 BNC 接口通過同軸電纜連接至示波器（型號：Keysight DSOX1204G）的 CH1 通道，同時將衰減棒的接地端與示波器接地端、電池測試臺接地系統可靠連接，形成共地鏈路，避免接地干擾。

2. 參數設置：在示波器中手動設置衰減比為 1000:1（部分示波器可自動識別衰減棒協議，無需手動設置），調整垂直量程為 5V/div（對應實際高壓 5KV/div），水平時基根據信號頻率設置為 1μs/div~10μs/div，觸發方式設為邊沿觸發，觸發閾值根據測試信號基準電壓調整。

（二）測試效果與數據對比

1. 信號保真度：在測量電池組充電瞬態高壓（峰值 25KV，頻率 45MHz）時，通過 PKHV3030 衰減后，示波器顯示的信號波形與理論模擬波形一致性達 98%，無明顯幅度衰減、相位偏移及高頻振蕩失真，相比某國產低帶寬衰減棒（DC~30MHz），高頻段（40MHz 以上）信號保真度提升 40%。

2. 耐壓穩定性：連續 72 小時高壓測試（輸入電壓 28KV，常溫環境）中，PKHV3030 的絕緣電阻始終保持在 10^12Ω 以上，無絕緣擊穿、外殼發熱（表面溫度≤40℃）現象，而對比組某衰減棒在 48 小時后出現絕緣電阻下降至 10^9Ω，觸發示波器過載保護。

3. 數據準確性：采用標準高壓信號發生器（輸出 10KV、20KV、30KV 直流信號）校準，PKHV3030 的測量誤差分別為 - 0.8%、-1.2%、-1.5%，均小于行業標準允許的 ±2% 誤差范圍，數據準確性媲美進口品牌衰減棒（誤差 ±1.0%~±1.8%）。

五、應用價值總結

普科科技 PKHV3030 無源高壓衰減棒在新能源汽車高壓電池測試場景中，不僅解決了高壓信號測量的安全與精度難題，還具備以下核心應用價值：

1. 安全保障：30KV CATII 高壓耐受能力與可靠的絕緣設計，從根本上杜絕了高壓擊穿引發的設備損壞與人員安全風險，符合新能源汽車測試的嚴苛安全標準。

2. 性能適配：DC~75MHz 寬帶寬與 1000:1 精準衰減比，完美覆蓋電池測試中的信號頻率與衰減需求，確保瞬態、高頻高壓信號的精準捕獲，為電池性能分析與故障診斷提供可靠數據支撐。

3. 成本優勢：作為國產優質產品，相比進口同類設備，采購成本降低 30% 以上，且本土化售后服務可快速響應維修需求，減少測試設備停機時間，降低企業運維成本。

4. 場景拓展：除新能源汽車電池測試外，該衰減棒還可應用于電力設備（如高壓開關柜）、工業高壓電源等領域的高壓信號測量，具備廣泛的場景適配性，為多行業高壓測試提供國產化解決方案。

綜上，普科科技 PKHV3030 無源高壓衰減棒憑借其優異的性能、可靠的安全性與高性價比，成為國產高壓測量設備的代表性產品，為新能源汽車及相關高壓行業的測試環節提供了高效、安全的技術保障。
