怎樣使用示波器探頭檢測被測電路?

　　在檢測電路信號之前，首先要知道什么是被測電路，什么是被測信號。盲目測試或使用不正確的測量方法可能會導致錯誤的波形甚至損壞儀器，危及安全。

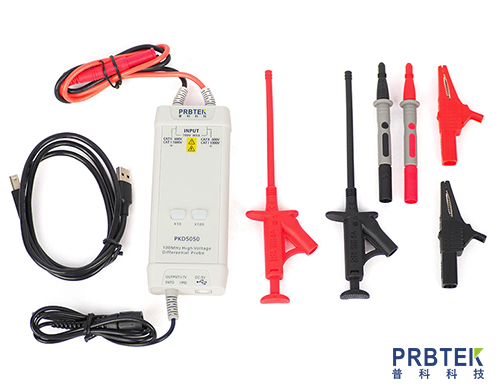

　　1、差分信號是什么?單端信號是什么?

　　差分傳輸是一種信號傳輸技術，不同于傳統的信號線和地線。差分傳輸在這兩條線上傳輸信號。這兩個信號的幅度相等，極性相反，相位相差180度。那么，這兩條線上傳輸?shù)男盘?hào)就是差分信號。差分傳輸?shù)奶匦砸馕吨罘中盘?hào)是成對出現的信號。同時，由于成對存在的關系，差分信號的兩條信號傳輸線可以相互作為參考點，也可以系統地作為電路系統中的參考點。因此，準確測量差分信號的幅度、相位和頻率非常重要。

　　單端信號是指只用一根導線或一條線傳輸?shù)男盘?hào)，一般采用電路系統地作為其電壓參考點。這也可以理解為單端信號是在同一條線路上傳輸?shù)?，與系統地之間的電勢差。

　　2、為何有些信號采用差分傳輸方式，而不采用單端傳輸方式?

　　與單端傳輸相比，差分傳輸具有更強的抗干擾能力。由于差分傳輸?shù)膬蓷l線路相鄰，干擾噪聲幾乎同時加載到兩條信號線路上。我們可以看到，差分傳輸兩條線路收到的干擾信號的差值為0，即噪聲對差分信號的邏輯意義沒有影響。因?yàn)閱味藗鬏數膮⒖键c(diǎn)是系統地，所以干擾噪聲的影響會直接反饋到信號接收端。

　　差分傳輸減少了潛在的電磁干擾(EMI)。由于兩條信號傳輸線非常接近，信號幅度相等，這兩條信號傳輸線與地線之間耦合電磁場的幅度相等。與此同時，它們的信號極性相反，這使得它們產生的電磁場相互抵消。因此，對外界的電磁干擾很小。

　　差分傳輸方式的時序定位更加準確。差分信號的接收端可以作為判斷邏輯0/1跳變的點，根據兩個信號傳輸線的幅度差異發生正負跳變。然而，單端信號通常以電壓閾值為信號邏輯0/1的跳變點，單端傳輸受電壓閾值與信號幅度電壓之比的影響較大，不適用于低幅度信號。
