Cybertek知用CP9600LF低頻羅氏線圈的產品特點及其應用

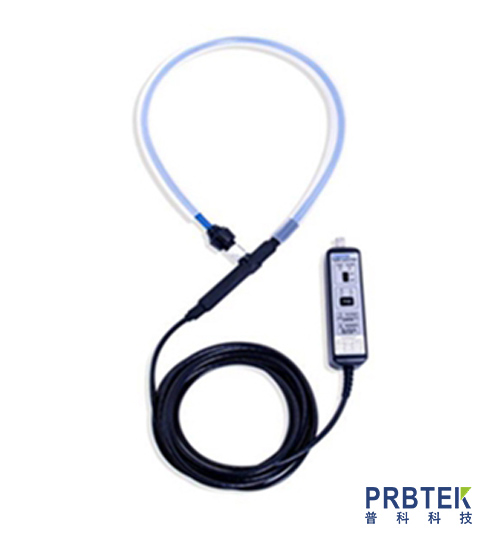

　　CP9000LF(系列)AC低頻羅氏線圈，可完美替代英國PEM LRF系列。采用雙量程設計的低頻柔性探頭，可以實現寬廣的電流測量范圍，量程設計從60A到60kA的測量范圍，環中間保證精度1%，整個環內精度(環交界處除外)典型值2%，帶寬高達600kHz(700mm線圈周長)或者1MHz(300 mm線圈周長)，探頭環外徑典型值8mm，耐壓值高達10kVpk，非常適合低頻大電流，大功率測試場合。

　　產品特點：

　　(1)線圈輕巧柔軟且可以自由插拔，可以探測到許多硬制探頭無法達到的地方,輕而易舉的實現與被測對象連接;

　　(2)插入損耗幾乎為零，僅為幾個皮亨，對被測對象近乎為零的干擾;

　　(3)標準的BNC輸出接口，匹配任何廠家示波器，很方便實現，數據采集器，數字電壓表等連接，觀測電流波形;

　　(4)9V電池供電或者外部12V DC電源供電，使用更加靈活方便;

　　(5)過流報警功能，更具人性化設計;

　　(6)探頭環和連接線長度可以根據客戶要求定制，滿足特殊場合測試要求。

　　應用：

　　測量電流中的諧波組成

　　測量正弦波中微小的相移

　　電力母線監測

　　監測諧波、功率以及電能質量

　　檢測高頻正弦電流波形

　　半導體開關的電流

　　分布式電流監控

　　大型電動機、泵、風機測試

　　測量50/60Hz的微小電流

　　電容放電測試

　　紋波測量

　　IGBT、MOSFET 管電流測量
