是德科技/KEYSIGHT高壓差分探頭DP0001A的產品特點及其應用

　　Keysight/是德 DP0001A 是一款專為進行準確的高壓功率測量而設計的 400 MHz 高壓差分探頭，具有 2 kV 電源隔離度或 1 kV CAT III 額定工作電壓，可以滿足當今 WBG 功率器件、電源轉換器或電機驅動器的測試需求。

　　特點

　　400 MHz 帶寬

　　2,000 Vrms 電源隔離，6,000 V 瞬態過壓

　　衰減比：50:1、100:1、250:1 或 500:1，在 Infiniium 示波器上可自動切換

　　差分輸入阻抗：10 M? || 2pF

　　探頭的高共模抑制比(CMRR)能夠顯著簡化噪聲較大的高共模功率電子環境所面臨的測量難題。

　　通過 UL 安全認證

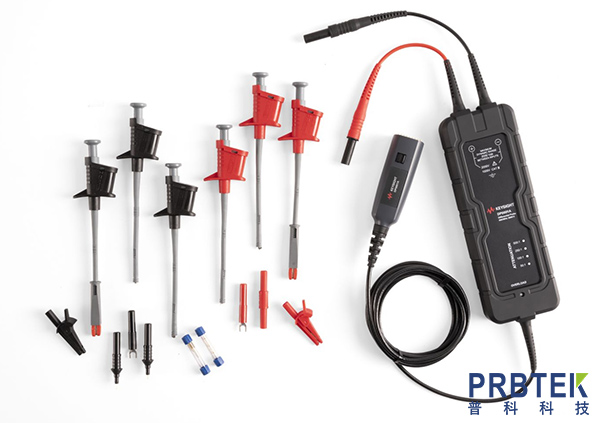

　　配有豐富的高質量附件

　　AutoProbe 接口，50 Ω 輸入

　　這個探頭帶寬高、負載效應低，因此可以準確測量現代開關電源中邊沿速度(10-90%)最快達 1.2 ns 的 1 kV 瞬態脈沖。 此外，探頭的高共模抑制比(CMRR)能夠顯著簡化噪聲較大的高共模功率電子環境所面臨的測量難題。

　　與 Infiniium 示波器配合使用時，這個探頭支持可自動切換的衰減比，即自動將探頭衰減比設置為適合值，使探頭的動態范圍大于等于測量電流輸入信號所需要的電平。 探頭還配有豐富的附件，適用于各種被測器件連接場景，也能連接到可能的緊湊型目標器件。

　　這個差分探頭的差分輸入電阻為 10 M?，輸入電容僅為 2 pF，可以盡量減少帶給電路的負載效應。 DP0001A 與配有 50 Ω AutoProbe 接口的是德科技示波器兼容，該接口可以自動配置示波器以便連接探頭。

　　是德科技還提供了 N7013A 極限溫度延長套件，使您能夠在環境艙中的極限溫度下探測差分信號。 N7013A 可兼容額定帶寬降為 70 MHz 的 DP0001A。 70 cm 長的差分電纜組和附件可在 -40 °C 至 +85 °C 的溫度范圍內使用。

　　探頭兼容 InfiniiVision 3000TX、4000X、6000X 和 Infiniium S、9000A、90000X、V、Z、UXR <=33GHz(配有 N5442A 適配器)系列示波器。
