泰克/TEKTRONIX無源電壓探頭TPP0100的使用方法步驟

　　TPP0100和TPP0200系列10X無源探頭是具有10X衰減的高阻抗無源探頭，設計用于以下泰克示波器:

　　將TPP0100和TPP0200探頭與具有13pF輸入電容的DPO/MSO2000系列示波器配合使用。這些探頭的補償范圍為8-18pF。

　　將TPP0101和TPP0201探頭與TDS1000/2000示波器配合使用，其輸入電容為20 pF。這些探頭的補償范圍為15-25pF。

　　探頭沒有用戶或Tektronix可維護的部件。

　　警告除TPS2000系列示波器外，請勿將這些探頭(TPP0100和TPP0200系列)漂浮在任何示波器上。當使用TPS2000系列示波器時，不要將這些探針的參考引線浮動到0>30Veus。使用P5120探頭(浮動至600 VrMs CATII)、額定值相似的無源高壓探頭或額定值適當?shù)母邏翰罘痔筋^，將參考引線浮動至30 Vrus以上，具體取決于所用高壓探頭的額定值。

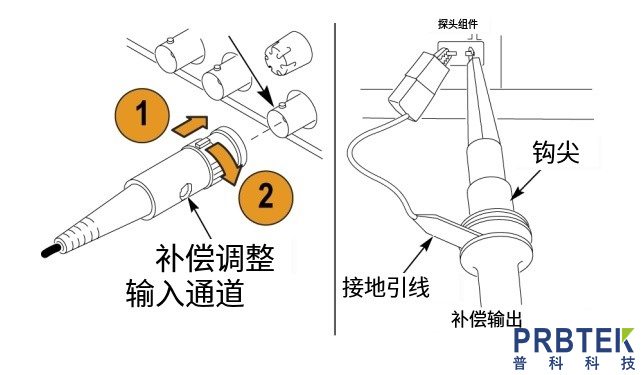

　　連接探頭到示波器連接探頭，如下圖所示。

　　補償探頭

　　由于示波器輸入特性的變化，在將探頭從一個示波器通道移動到另一個通道后，可能需要調整探頭的低頻補償。

　　如果以1 ms/division顯示的1kHz校準方波在前緣和后緣之間顯示顯著差異，請執行以下步驟以優化低頻補償:

　　1.將探頭連接到您計劃用于測量的示波器通道。

　　2.將探頭連接到示波器前面板上的探頭補償輸出端子。

　　警告為了避免觸電，只連接到示波器上的探頭補償信號時，使此調整。

　　3.按AUTOSET或調整示波器以顯示穩定的波形。

　　4.調整探針中的微調器，直到您在顯示屏上看到一個完美的平頂方波。(見插圖)

　　警告為避免觸電，補償調整時只能使用絕緣調整工具。

　　將探頭連接到電路

　　使用探頭附帶的標準附件連接到您的電路。

　　警告為避免在使用探頭或附件時觸電，請將手指放在探頭體和附件的護指后方。

　　為降低沖擊風險，在將探頭連接到被測電路之前，請確保接地引線和接地彈簧完全配合。
